203dpi 프린터로도 EAN-13은 113.64% 배율로, GS1-128 물류 바코드는 최소 X치수 0.495mm를 넘는 점 4개(0.500mm)로 찍힙니다. 막대 폭을 203dpi 점 1개(0.125mm)보다 가늘게 줄여야 하거나, EAN-13을 표준 100%에 가깝게 넣어야 하는 좁은 라벨은 300dpi를 봅니다.
해상도를 올리면 같은 기종이라도 최대 속도와 한 장에 찍는 길이가 줄어듭니다. 제브라 ZT411은 203dpi에서 초당 356mm, 300dpi에서 초당 254mm가 최고 속도입니다.
해상도별 점 크기와 가장 가는 막대
| 제브라 ZT411 기준 | 203dpi | 300dpi |
|---|---|---|
| 헤드 점 1개 (가로×세로) | 0.125 × 0.125mm | 0.084 × 0.099mm |
| 막대 폭 범위 (바코드를 눕혀 인쇄) | 4.9 ~ 49mil | 3.3 ~ 33mil |
| 막대 폭 범위 (바코드를 세워 인쇄) | 4.9 ~ 49mil | 3.9 ~ 39mil |
| 내장 글꼴 A 글자 크기 (높이×폭) | 1.13 × 0.75mm | 0.76 × 0.51mm |
| 최대 연속 인쇄 길이 | 3,988mm | 1,857mm (ZT411 스펙시트) / 1,854mm (사용자 가이드) |
| EPL 명령어 | 지원 | 미지원 (ZPL만) |
mil은 1/1000인치이고, 4.9mil은 0.125mm로 203dpi 점 하나의 폭과 같습니다. 바코드의 가장 가는 막대(X치수)는 헤드 점 1개보다 가늘게 찍히지 않습니다.
300dpi 헤드의 점은 세로가 0.015mm 더 긴 직사각형입니다. 그래서 바코드를 90도 돌려 세로로 찍으면 가장 가는 막대가 3.3mil에서 3.9mil로 굵어집니다. 점이 정사각형인 203dpi는 어느 방향이든 4.9mil부터입니다.
EAN-13 배율과 해상도의 관계
EAN-13의 표준 크기(배율 100%)는 X치수 0.330mm, 여백을 포함한 가로 37.29mm입니다. 감열·열전사 프린터는 막대 폭을 점 개수로만 만들기 때문에, 해상도마다 고를 수 있는 배율이 몇 단계로 정해집니다. 203dpi 행은 GS1 표 5-60(8점/mm 기준) 수치이고, 300dpi 행은 실제 300dpi 점 폭 0.0847mm로 계산한 수치입니다.
| 해상도 | 막대 1칸 점 개수 | X치수 | EAN-13 배율 |
|---|---|---|---|
| 203dpi | 2개 | 0.250mm | 75.76% |
| 203dpi | 3개 | 0.375mm | 113.64% |
| 203dpi | 4개 | 0.500mm | 151.52% |
| 300dpi | 3개 | 0.254mm | 약 77.0% |
| 300dpi | 4개 | 0.339mm | 약 102.6% |
| 300dpi | 5개 | 0.423mm | 약 128.3% |
203dpi에는 100% 단계가 없어서, 표준에 가장 가까운 배율이 75.76%와 113.64%입니다. 75~80% 배율은 감열·레이저 같은 주문형 인쇄에만 허용되고, 이때도 80% 심벌과 여백이 차지하는 면적만큼은 비워 둡니다. 200·300dpi 프린터가 80%에 가장 가깝게 찍는 배율은 점 모양에 따라 75.7%나 76.9%입니다. 라벨 폭에 여유가 있으면 203dpi에서는 점 3개, 113.64%로 잡습니다.
300dpi는 점 4개로 약 102.6%가 나와 표준 크기에 가장 가깝게 찍고, GS1 표 5-60처럼 12점/mm로 계산하면 100.01%입니다. 203dpi의 113.64% 심벌은 여백까지 가로 약 42.4mm라서, 이보다 좁은 상품 라벨에 표준 크기 EAN-13을 넣으려면 300dpi가 맞습니다.
모델별 해상도와 최대 인쇄 속도
| 모델 | 203dpi | 300dpi | 600dpi |
|---|---|---|---|

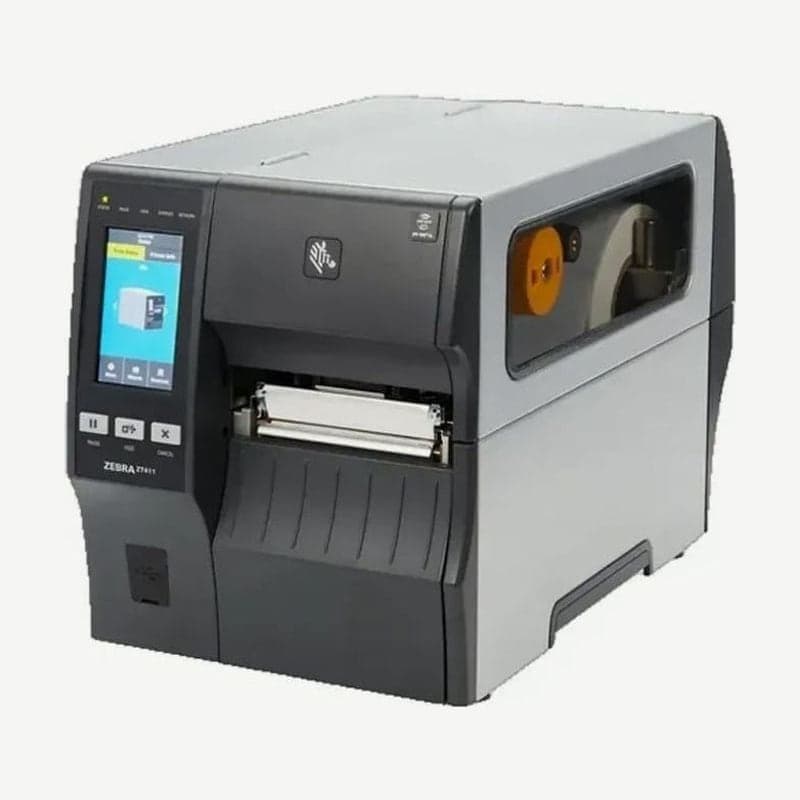

| 제브라 ZT411 | 초당 356mm (14ips) | 초당 254mm (10ips) | 초당 102mm (4ips) |

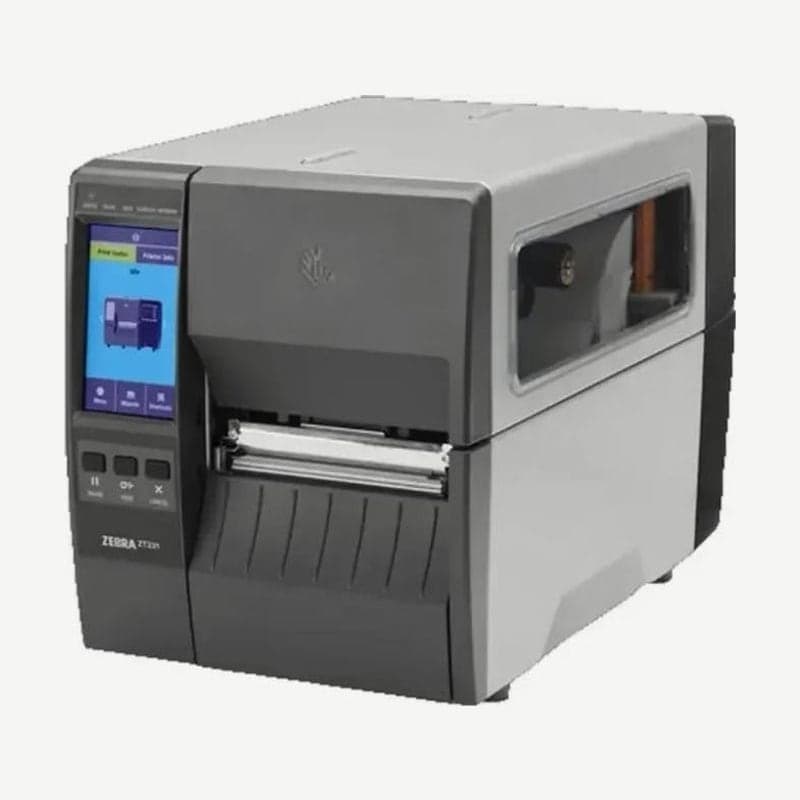

| 제브라 ZT231 | 초당 305mm (12ips) | 초당 203mm (8ips) | 없음 |

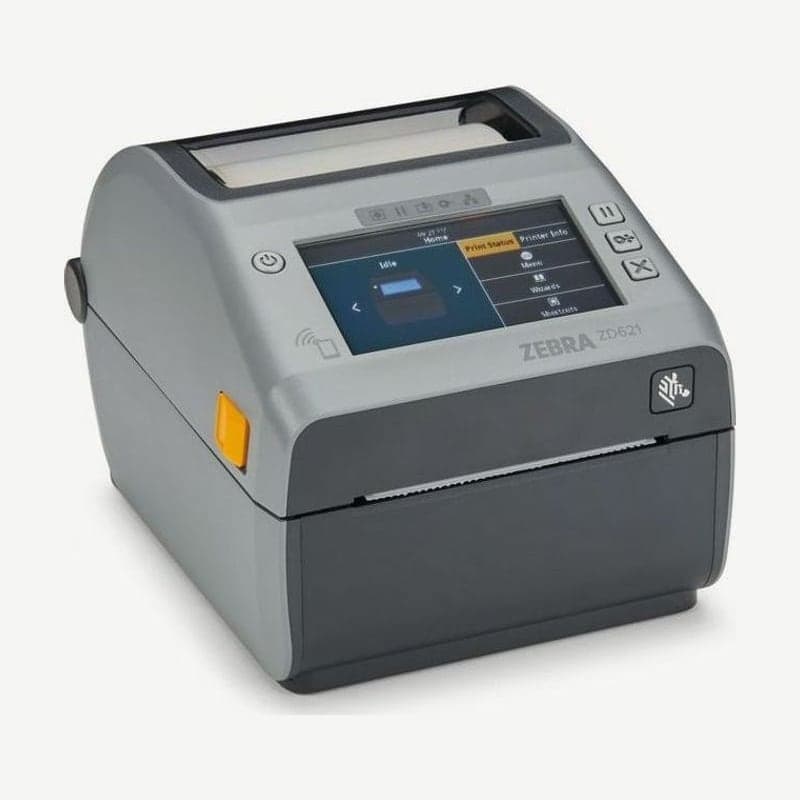

| 제브라 ZD621 | 초당 203mm (8ips) | 초당 152mm (6ips) | 없음 |

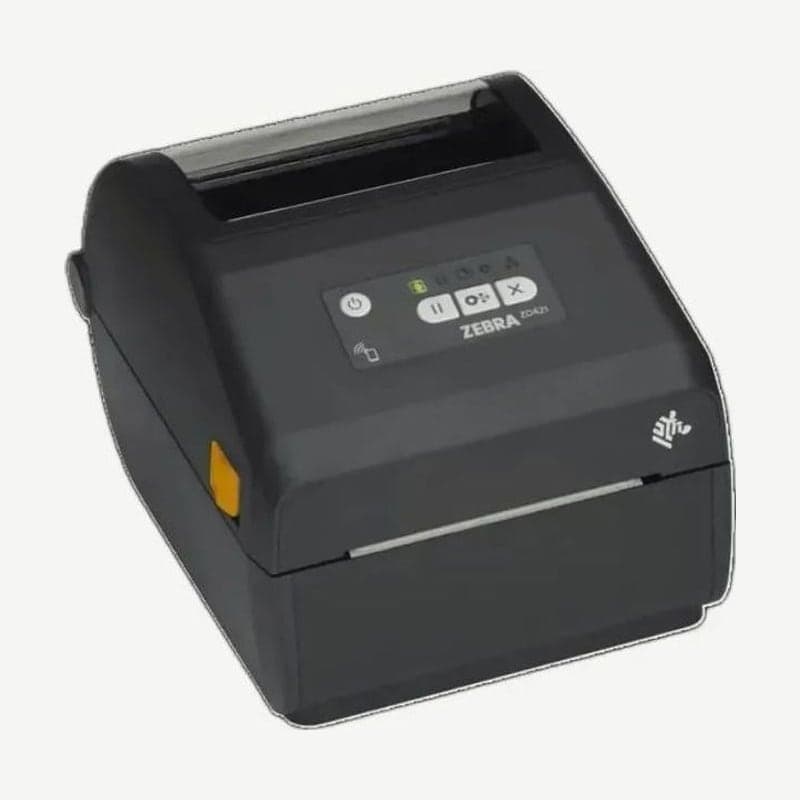

| 제브라 ZD421 | 초당 152mm (6ips) | 초당 102mm (4ips) | 없음 |
| 빅솔론 SLP-DX420 / DX423 | 초당 178mm (7ips) | 초당 127mm (5ips) | 없음 |
| 허니웰 PC45t | 8ips | 6ips | 없음 |
| TSC MH241 / MH341 / MH641 | 초당 356mm (14ips) | 초당 305mm (12ips) | 초당 152mm (6ips) |
빅솔론과 TSC는 해상도마다 모델명이 다릅니다. SLP-DX420이 203dpi, DX423이 300dpi이고, TSC는 MH241·MH341·MH641 순서로 203·300·600dpi입니다.
제브라는 ZT411처럼 한 모델명 안에서 헤드 해상도만 바뀝니다. 용지 걸이 아래 부품번호 스티커의 모델명 뒤 숫자가 2면 203dpi, 3이면 300dpi, 6이면 600dpi이고, 드라이버를 설치할 때 이 숫자에 맞춰 해상도를 고릅니다.
한 장이 1m를 넘는 긴 라벨은 해상도별 길이 한도도 봅니다. 허니웰 PC45t는 203dpi에서 1,727mm, 300dpi에서 900mm까지 찍고, TSC MH 시리즈는 25,400mm·11,430mm·2,540mm 순으로 줄어듭니다.
203dpi로 충분한 라벨 종류
박스·팔레트에 붙이는 GS1-128과 ITF-14는 일반 물류용 최소 X치수가 0.495mm입니다. 203dpi 점 4개(0.500mm)로 이 기준을 넘고, 바코드 높이 31.75mm와 좌우 여백 각 10X를 지키면 규격에 듭니다.
물량이 많은 출고 라인은 최고 속도가 그대로인 203dpi가 유리합니다. ZT231은 300dpi로 바꾸면 초당 305mm가 203mm로 떨어집니다.
예전에 EPL 명령어로 짠 출력 프로그램을 계속 쓰는 현장도 203dpi를 고릅니다. 제브라 ZT411·ZT231은 EPL을 203dpi 모델에서만 받습니다.
300dpi·600dpi가 필요한 라벨 종류
X치수를 4.9mil(0.125mm)보다 가늘게 줄여야 하는 소형 라벨은 300dpi로 갑니다. 글자도 점 크기를 따라가서, ZT411 내장 비트맵 글꼴 중 가장 작은 A는 203dpi에서 높이 1.13mm, 300dpi에서 0.76mm로 찍힙니다.
그보다 작은 라벨은 600dpi 헤드를 씁니다. ZT411 600dpi는 점이 0.0016인치(약 0.04mm)이고, 대신 최고 속도가 초당 102mm, 최대 연속 인쇄 길이가 991mm로 줄어듭니다. 6인치 ZT421에는 600dpi가 없습니다. 산업용 ZT610 600dpi 모델은 되감기·절취 모드에서 길이 3mm 라벨까지 찍습니다(203·300dpi 모델은 되감기 6mm).
해상도 교체 전 확인
이미 쓰는 203dpi 프린터의 바코드가 안 읽힌다고 300dpi로 바꾸기 전에, 농도·헤드 압력·바코드 여백부터 봅니다. 증상별 점검은 라벨 인쇄 불량 해결에, 리본을 쓸지 여부는 감열식과 열전사 차이에 따로 정리했습니다.
