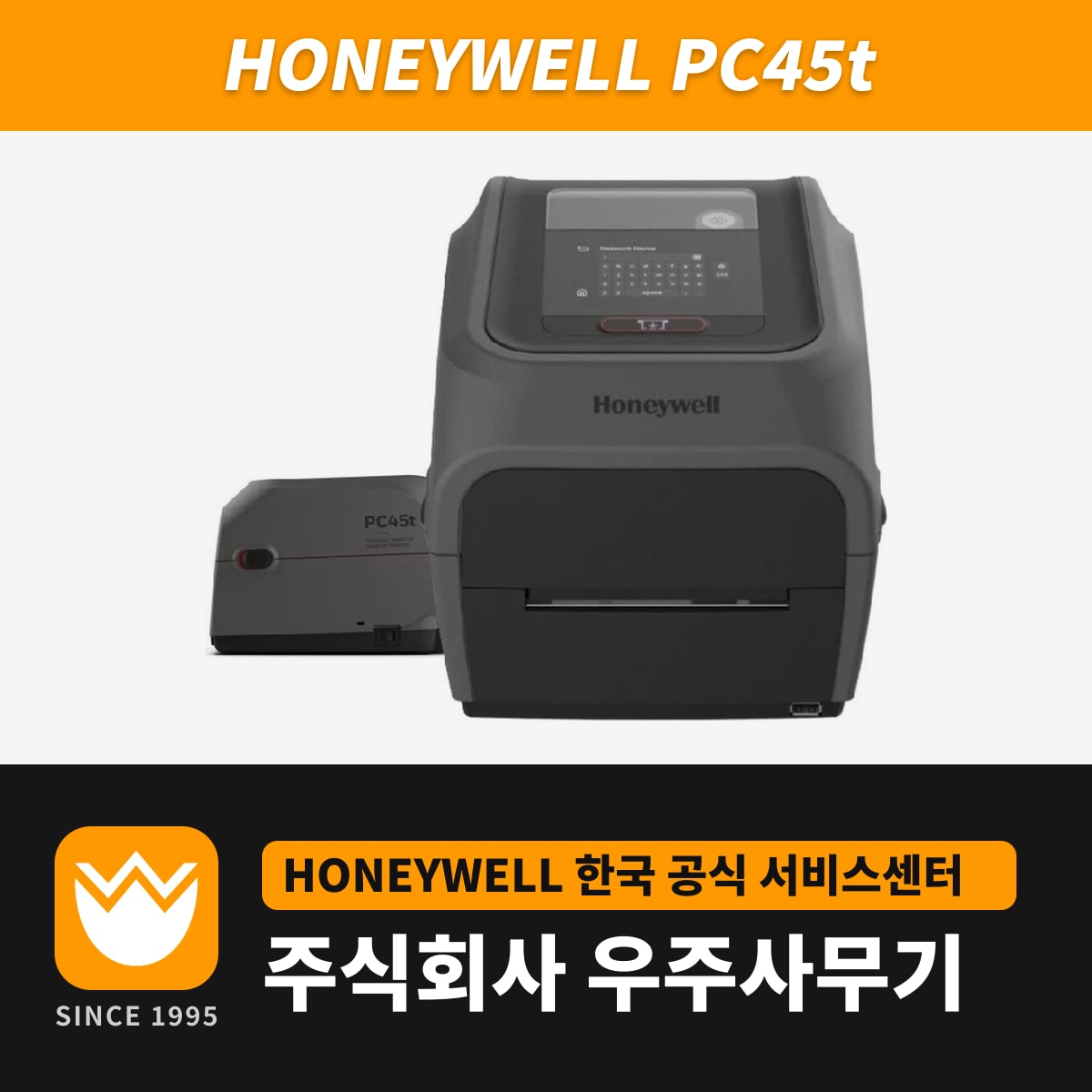

PC45t는 리본을 걸어 인쇄하는 4인치 데스크톱 라벨 프린터이고, 잉크면이 안쪽(CSI)인 리본과 바깥쪽(CSO)인 리본을 모두 받습니다. 해상도는 203dpi와 300dpi 두 모델로, 203dpi는 초당 8인치(8ips), 300dpi는 초당 6인치까지 인쇄합니다. 설정은 앞면 3.5인치 터치 화면에서 합니다. 손가락은 물론 장갑이나 스타일러스로도 눌립니다.

리본 감김 방향 확인과 장착 순서

가진 리본의 감김 방향은 종이 위에 리본을 대고 펜 끝으로 긁어 보면 압니다. 종이에 자국이 남으면 잉크면이 바깥쪽(Ink-out)인 리본입니다.

  1. 래치를 앞쪽으로 눌러 덮개를 열고, 리본 롤을 뒤쪽 리본 홀더 사이에 끼웁니다.
  2. 빈 감개 코어를 앞쪽 홀더에 끼우고 리본 끝을 붙인 다음, 슬랙 휠을 돌려 늘어진 리본을 감아 줍니다.
  3. 리본 선택 스위치를 Ink-in 또는 Ink-out에 맞추고, 덮개를 딸깍 소리가 나게 닫습니다.
  4. 메인 메뉴의 Settings > Printing > Media > Print Method에서 Ribbon (TTR)을 고르고 저장합니다.

리본은 폭 25~110mm, 롤 바깥지름 68mm, 길이 300m까지 걸고, 지관은 0.5인치와 1인치를 씁니다. 지관에 홈이 없거나 폭이 좁은 리본은 0.5인치·1인치용 별매 리본 코어 어댑터를 끼워 겁니다.

용지 폭 15~118mm와 옵션별 최소 라벨 길이

용지 폭은 15~118mm이지만 실제로 찍히는 폭은 203dpi 108mm, 300dpi 106mm입니다. 라벨 한 장의 최대 길이도 해상도에 따라 203dpi 1,727mm, 300dpi 900mm로 다릅니다.

구성최소 라벨 길이
프린터 단독(절취)6.35mm
자가박리 모듈 장착12.7mm
커터 모듈 장착25.4mm

본체 안에는 바깥지름 127mm 롤까지 들어가고, 지관은 12.7·25.4·38.1mm 세 가지를 씁니다. 더 큰 롤이나 태그는 뒷면 외부 급지 슬롯으로 넣으며, 외부 용지 홀더를 쓰면 바깥지름 213mm까지 걸립니다.

커터 모듈(최소 25.4mm)로 자르는 용지

커터 모듈을 단 PC45t는 접착면이 없는 연속 용지를 자르고, 라이너가 붙은 라벨은 라벨 사이의 라이너만 자르도록 맞춥니다. 접착면째 자르면 풀이 날에 붙어 커터가 멈추고 모터까지 상합니다. 용지를 커터 슬롯에 통과시킨 뒤 Settings > Printing > Cutter에서 Cutter Control을 Automatic으로 바꾸면 한 장씩 잘립니다. 잘린 라벨을 최대 20장까지 받아 두는 커터 트레이는 별매입니다. 라이너 없는 용지용 커터(Linerless Cutter)는 PC45d 전용이라 PC45t에는 달지 않습니다.

연결 포트와 ZPL-II·EPL 명령어 전환

기본 포트는 이더넷 10/100과 USB 2.0 디바이스·호스트입니다. RS-232는 옵션입니다. 이더넷 케이블을 꽂고 켜면 DHCP로 받은 IP 주소가 화면 왼쪽 아래에 뜨고, 고정 IP는 Settings > Communications > Ethernet에서 IPv4·IPv6별로 넣습니다. 와이파이(802.11 a/b/g/n/ac/ax)는 와이파이 모듈을 장착한 경우에만 쓰고, 블루투스 5.2는 현장이나 공장에서 장착합니다.

ZPL-II 양식을 보내던 곳은 명령어 언어를 ZSim으로, EPL 양식은 ESim으로, 데이타맥스 양식은 DPL로 바꿉니다. 프린터 웹 페이지에 로그인해 Configure > System Settings > General의 Command Language를 고르고 재시작하면 적용됩니다. 라벨 양식을 처음부터 새로 만들 때는 무료 착한라벨 디자이너를 씁니다.

PC45t 프린트헤드 청소 주기와 방법

프린트헤드 청소는 용지를 갈 때마다 합니다.

  1. 전원을 끄고 전원 코드를 뽑은 뒤 덮개를 열어 용지와 리본을 뺍니다.
  2. 청소 카드를 대부분 헤드 아래에 밀어 넣고 헤드를 내립니다.
  3. 카드를 빼고 헤드를 올린 다음, 세척액이 찌꺼기를 녹이도록 약 30초 기다립니다. 덜 닦였으면 2~3단계를 되풀이합니다.
  4. 플래튼 롤러나 절취 바에 남은 찌꺼기는 이소프로필 알코올을 적신 면봉으로 닦고, 다 마르면 용지와 리본을 다시 겁니다.
