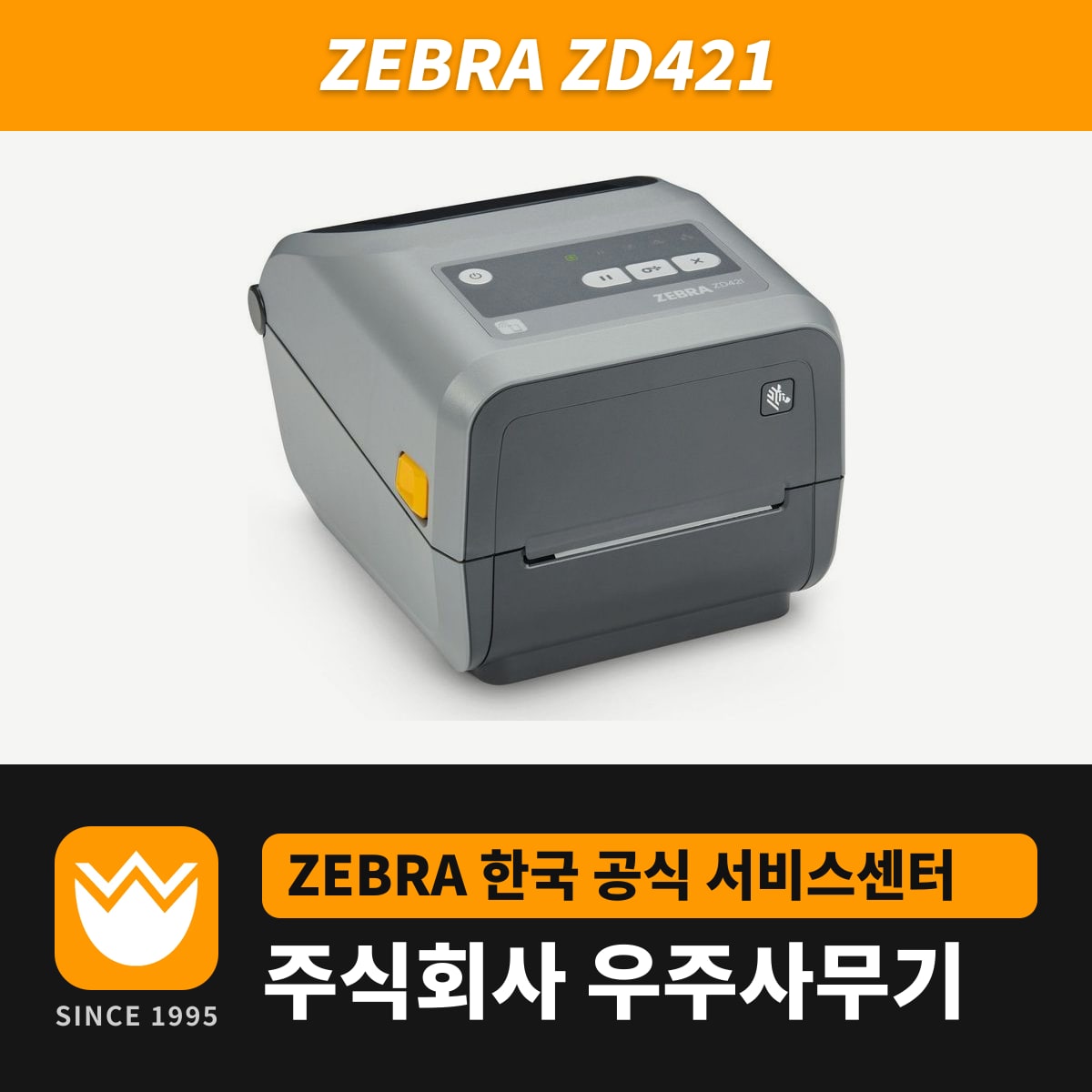

ZD421 감열 모델(ZD421d)은 리본 없이 인쇄하는 제브라 현행 4인치 데스크톱 프린터입니다. 용지 폭은 15~108mm, 203dpi 인쇄 폭은 104mm이고, 속도는 초당 51mm(2ips)부터 152mm(6ips)까지 5단계로 설정합니다.
기본 포트는 USB 2.0과 USB Host이고, 이더넷·시리얼·무선은 나중에 끼우는 현장 장착 모듈이라 네트워크가 필요해진 시점에 모듈만 사서 공구 없이 직접 답니다.
ZD421 시리즈 3개 모델의 용지 폭
| 모델 | 인쇄 방식 | 용지 폭 | 크기·무게 |
|---|---|---|---|
| ZD421d | 감열 | 15~108mm | 220.8×177.5×150.7mm·1.35kg |
| ZD421t | 열전사(리본 롤) | 15~112mm | 267×202×189mm·2.05kg |
| ZD421c | 열전사(리본 카트리지) | 15~118mm | 254×202×177mm·2.3kg |
현장 장착 연결 모듈 4종
유선 모듈은 뒷면 모듈 슬롯 1곳에 들어가므로 10/100 이더넷(RJ-45, 내장 프린트 서버)과 RS-232 시리얼(DB-9) 중 하나를 고릅니다. 달 때는 뒤판 DC 전원 플러그를 분리하고 모듈 덮개 윗부분을 손끝으로 눌러 열면 슬롯이 나옵니다.
Wi-Fi 모듈은 바닥 쪽 덮개 안에 들어가고, Wi-Fi 802.11ac + 블루투스 4.2 모듈과 Wi-Fi 802.11ax + 블루투스 5.3 모듈 두 종류가 있어, 유선 2종과 합쳐 모듈은 모두 4종입니다. 모듈이 달린 프린터는 모듈의 정전 복구 점퍼를 ON으로 바꾸면 AC 전원이 들어오는 순간 자동으로 켜지고, 출고 설정은 OFF입니다.
케이블 규격과 시리얼 통신 설정
- 이더넷은 CAT-5 이상 UTP(RJ-45) 케이블을 사용합니다.
- 시리얼 케이블은 한쪽이 9핀 수(DB-9P) 커넥터여야 프린터 뒤판의 암(DB-9S) 포트에 꽂히고, 널모뎀(크로스) 결선이어야 합니다.
- 시리얼 출고 설정은 9600bps, 8비트, 패리티 없음, 스톱 비트 1, XON/XOFF이며, PC 쪽 보드레이트나 흐름 제어가 이와 다르면 데이터가 넘어가지 않습니다.
- RS-232 DTE·DCE 변환 동글은 사용하지 않는데, 일부 동글은 프린터가 켜질 때 USB Host 포트에 꽂은 장치의 동작을 방해합니다.
데이터 케이블은 금속 커넥터를 씌운 차폐 케이블로, 가능한 짧게(권장 1.83m) 쓰고 전원선과 묶지 않습니다.
ZD421 드라이버 설치 순서
제브라 설치 도구(ZSU)로 윈도우 드라이버를 먼저 깔고, 마법사가 안내할 때 프린터 전원을 켭니다. 케이블은 프린터 전원을 끈 상태로 연결하며, 전원 코드를 먼저 꽂아 둔 다음 통신 케이블을 끼웁니다. 순서가 뒤바뀌어 전원부터 들어가면 윈도우 장치 목록에 Unspecified 항목으로 올라오니, 그 항목을 정리한 뒤 드라이버를 다시 설치합니다.
옛 EPL1 라인 모드는 ZD421 가운데 감열 203dpi 모델에서만 동작합니다. 파일은 ZD421 다운로드에 있습니다.
