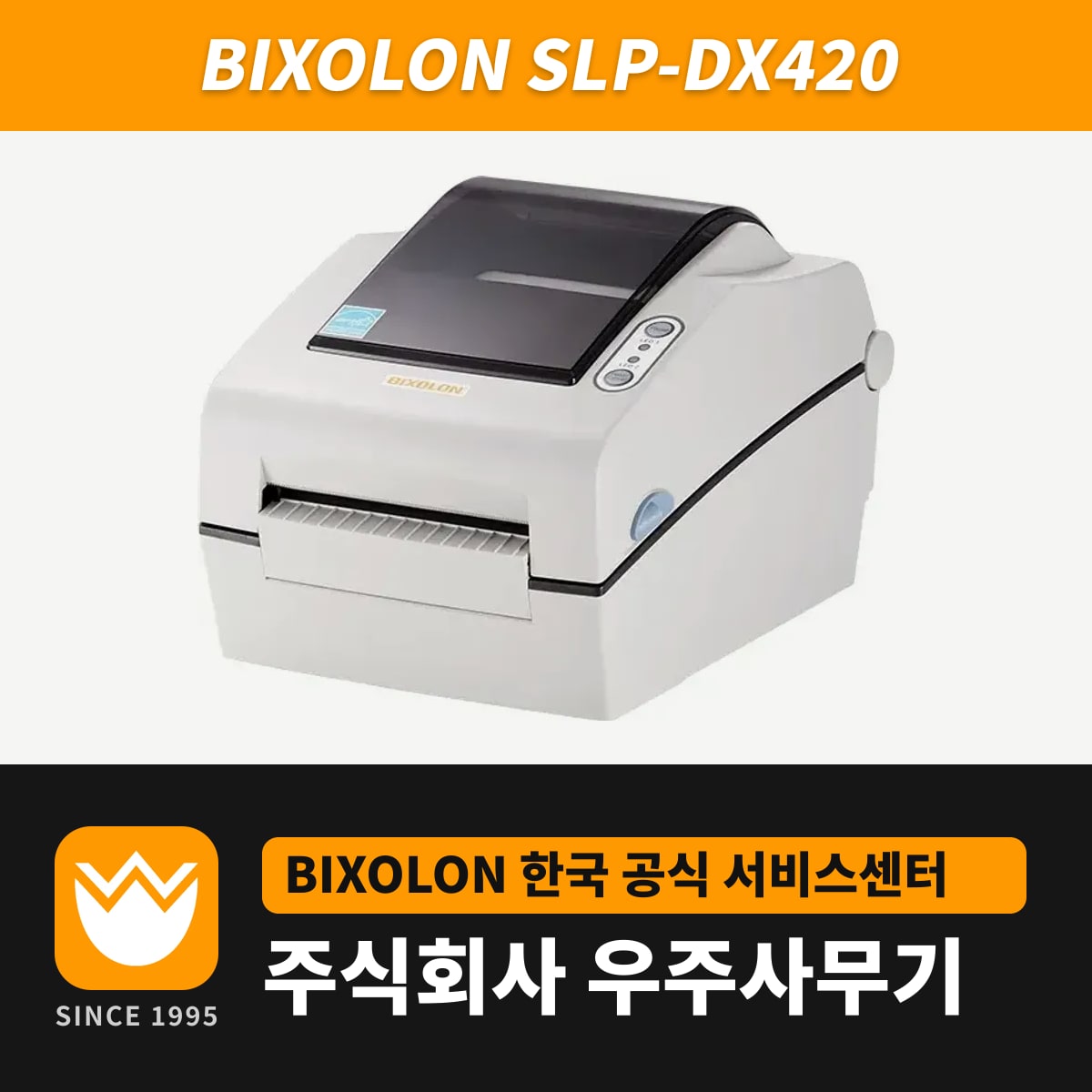

SLP-DX420은 감열 용지에 초당 최대 178mm(7ips)로 인쇄하는 빅솔론 4인치 데스크톱 라벨 프린터입니다. 인쇄 폭은 108mm로, 같은 빅솔론 4인치 감열 모델인 SLP-D420의 104mm보다 4mm 넓습니다.
본체는 194×243×171mm에 2.20kg이고, 한 장 인쇄 길이는 1,000mm까지입니다. 리본 없이 감열 라벨지만 장착해 사용합니다.
용지 센서 세 개와 거는 순서
용지 경로에는 상단 갭 센서, 하단 갭 센서, 위치를 옮길 수 있는 블랙마크·노치 센서가 있습니다. 갭 라벨은 그대로 걸면 되고, 블랙마크가 인쇄돼 있거나 노치가 뚫린 용지는 센서를 그 위치에 맞춰야 읽습니다.
- 용지 덮개를 열고 홀더를 벌려 롤을 끼웁니다. 안감기든 바깥감기든 인쇄면이 위로 오게 합니다.
- 용지를 앞으로 당겨 빼고, 양쪽 용지 가이드 아래로 밀어 넣습니다.
- 블랙마크·노치 용지라면 용지를 살짝 들어 올리고 이동식 센서를 마크나 구멍 위치로 옮깁니다.
- 덮개를 딸깍 소리가 날 때까지 닫습니다.
보정 방법 네 가지의 순서
처음 설치했을 때, 종류가 다른 용지로 바꿨을 때, 인쇄 위치가 어긋나거나 라벨이 제자리에 서지 않을 때 보정합니다. 스마트 미디어 감지가 라벨 3~5장으로 먼저 맞추고, 실패하면 갭 또는 블랙마크 자동 보정, 그래도 안 되면 유틸리티 수동 보정으로 넘어갑니다.
갭 자동 보정은 PAUSE를 2초 눌러 단독 설정 모드에 들어간 뒤 4번째 조합(LED1 주황, LED2 초록 4회 깜빡임)에서 FEED를 누릅니다. 블랙마크는 5번째 조합(LED2 주황 4회 깜빡임)입니다. 두 자동 보정 가운데 하나가 성공하면 스마트 미디어 감지는 꺼지고, 공장 초기화를 해야 다시 켜집니다.
빨간 LED 조합별 오류
| LED1 | LED2 | 상태 |
|---|---|---|
| 빨강 켜짐 | 주황 켜짐 | 용지 걸림(갭·블랙마크를 못 읽음) |
| 빨강 켜짐 | 초록 깜빡임 | 헤드 과열 |
| 빨강 켜짐 | 빨강 깜빡임 | 용지 덮개 열림 |
| 빨강 켜짐 | 주황 깜빡임 | 용지 없음 |
| 빨강 켜짐 | 꺼짐 | 용지 보정 실패 |
| 빨강 깜빡임 | 빨강 깜빡임 | 오토 커터 오류 |
LED1만 보고는 여섯 가지가 구분되지 않으므로 LED2 색과 깜빡임을 같이 읽습니다. 자동 보정이 용지를 1m까지 내보내고도 갭이나 마크를 찾지 못하면 오류 모드로 멈추며, 덮개를 열었다 닫으면 풀립니다.
SLP-DX423과 연결 구성
| 항목 | SLP-DX420 | SLP-DX423 |
|---|---|---|
| 해상도 | 203dpi | 300dpi |
| 최대 인쇄 폭 | 108mm (4.25인치) | 105.7mm (4.16인치) |
| 최대 속도 | 178mm/초 (7ips) | 127mm/초 (5ips) |
연결은 USB·시리얼·패러럴 구성, USB·시리얼·이더넷·USB 호스트 구성, USB·USB 호스트·블루투스 구성 중에서 고릅니다. 이더넷 구성의 USB A타입 호스트 포트에는 무선랜 동글(802.11a/b/g/n/ac)만 꽂습니다.
USB·시리얼·패러럴 케이블은 1.8m 이하 차폐 케이블을 사용하고 패러럴은 페라이트 코어가 달린 것으로 고르며, LAN 케이블은 3.0m 이하 CAT5 이상 UTP를 사용합니다.
양식은 착한라벨 디자이너에서 SLP-DX420 드라이버를 골라 만듭니다.
