ZT410 후속 4인치 산업용 모델

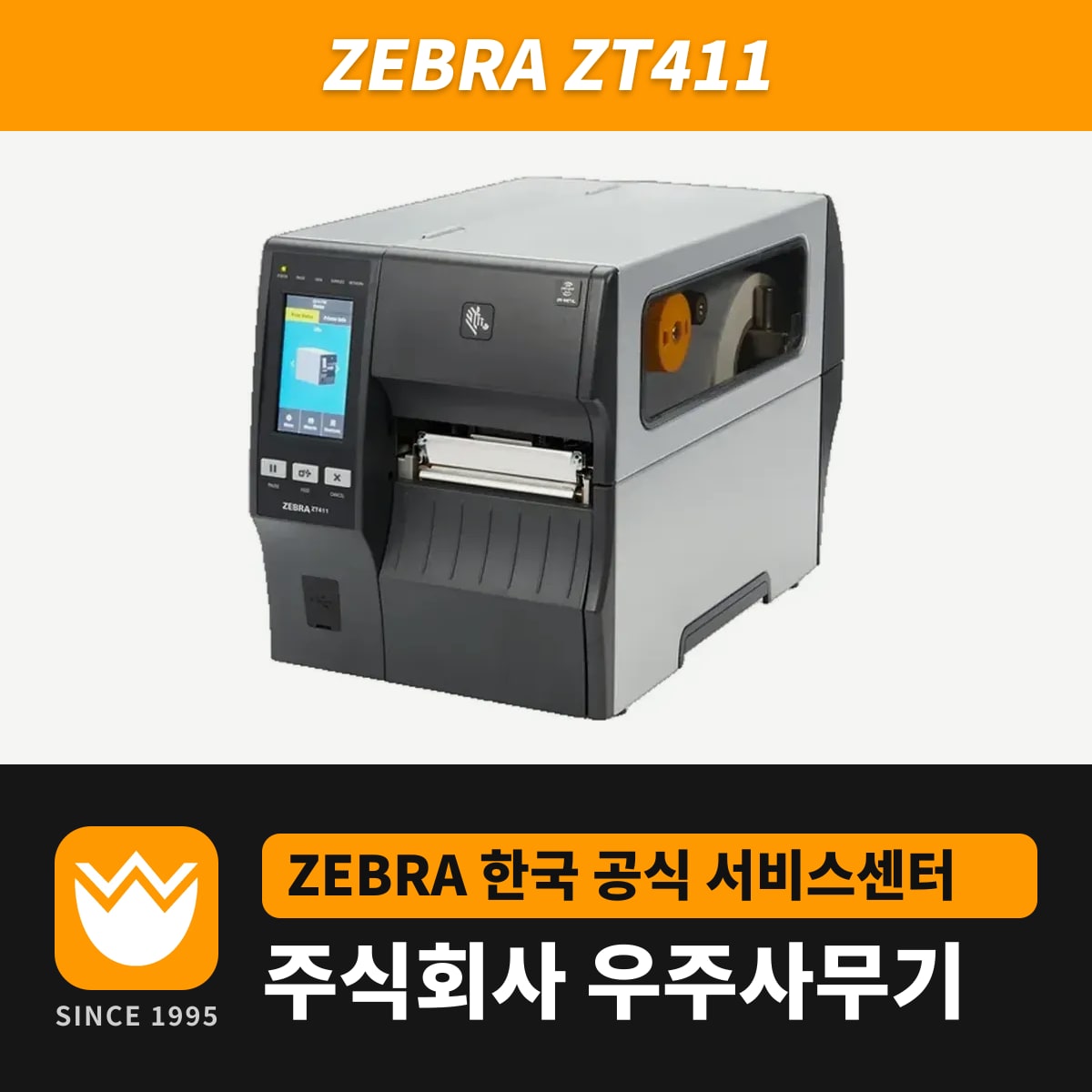

ZT411은 2020년 단종된 ZT410의 후속으로 제브라가 지정한 4인치 산업용 프린터입니다. 203dpi에서 초당 356mm까지 인쇄하고, 해상도는 203·300·600dpi 세 가지 중에서 고릅니다.
본체 무게는 16.33kg이고, 인쇄 기구와 용지 덮개가 금속이며 앞면에 4.3인치 컬러 터치 화면이 달려 있습니다.
203·300·600dpi 속도와 바코드 막대
| 해상도 | 최대 속도 | 가장 가는 바코드 막대 | 최대 연속 인쇄 길이 |
|---|---|---|---|
| 203dpi | 356mm/s(14ips) | 4.9mil(약 0.125mm) | 3,988mm |
| 300dpi | 254mm/s(10ips) | 3.3mil(약 0.084mm) | 1,857mm(스펙시트)·1,854mm(사용자 가이드) |
| 600dpi | 102mm/s(4ips) | 1.6mil(약 0.042mm) | 991mm |
박스·입출고 라벨처럼 바코드를 크게 인쇄하면 203dpi가 가장 빠릅니다. 아주 작은 글자나 1.6mil 막대가 필요하면 600dpi를 고르는데, 최대 속도가 102mm/s로 203dpi의 3분의 1 아래입니다. EPL 양식은 203dpi 모델에서만 돌고 나머지는 ZPL II로 보냅니다.
연결 포트와 무선 옵션
USB 2.0, USB 호스트 2개, RS-232 시리얼, 10/100 이더넷, 블루투스 4.1이 기본입니다. 무선랜은 802.11ax Wi-Fi와 블루투스 5.3 조합, 또는 802.11ac와 블루투스 4.2 조합 카드 가운데 하나를 고릅니다. 병렬(IEEE 1284)과 어플리케이터 인터페이스도 옵션 카드로 추가합니다.
윈도우 드라이버와 매뉴얼은 ZT411 드라이버 다운로드에 올려 두었습니다.
라이너리스·RFID 구성
받침지 없는 라이너리스 라벨은 감열 전용 공장 장착 모델이나 현장 업그레이드 키트로 지원합니다. RFID 모델은 UHF EPC Gen2 V2.1, ISO 18000-63 태그를 최소 16mm 간격으로 인코딩합니다. 금속 부착용 RFID 키트는 203·300dpi 모델에만 현장에서 답니다.
용지·리본 규격과 주름 대처
라벨 폭은 절취·커터 모드 25.4~114mm, 필·되감기 모드 25.4~108mm이고 두께는 0.058~0.25mm입니다. 리본은 폭 51~110mm, 지관 25.4mm이며 잉크면이 바깥으로 감긴 리본이 기본입니다. 안쪽으로 감긴 리본은 옵션 스핀들을 달아야 겁니다.
리본 주름은 리본을 잘못 걸었거나, 농도가 너무 높거나, 헤드 압력이 한쪽으로 치우쳤을 때 생깁니다. 리본을 헤드 아래 가장 안쪽으로 지나가게 다시 걸고, 감개 스핀들을 돌려 느슨한 부분을 없앤 뒤, 농도와 헤드 압력(다이얼 1~4)을 인쇄가 선명한 최소 수준으로 낮춥니다.
ZT411 헤드 청소 순서
열전사로 운용하면 리본 1롤마다, 감열로 운용하면 용지 1롤마다 헤드와 플래튼 롤러를 닦습니다. 청소를 건너뛰면 바코드와 그림에 빈 곳이 생기고 헤드 발열 소자가 긁혀 상합니다.
- 덮개를 열고 헤드가 식을 때까지 기다린 뒤, 금속 프레임을 짚어 몸의 정전기를 뺍니다.
- 헤드 열림 레버를 위로 돌려 리본과 용지를 뺍니다.
- 99.7% 이소프로필 알코올을 적신 면봉으로 헤드의 갈색 띠를 끝에서 끝까지 닦습니다.
- 플래튼 롤러를 돌려 가며 닦고, 리본과 용지를 다시 건 뒤 레버를 내려 잠급니다.
- 덮개를 닫고 PAUSE를 눌러 인쇄를 다시 시작합니다.
600dpi 헤드는 전용 청소 필름(Save-a-Printhead)으로 닦습니다. 라이너리스 모델의 플래튼 롤러에는 알코올을 사용하지 않고, 라이너리스 라벨의 접착면으로 먼지를 떼어 냅니다.
