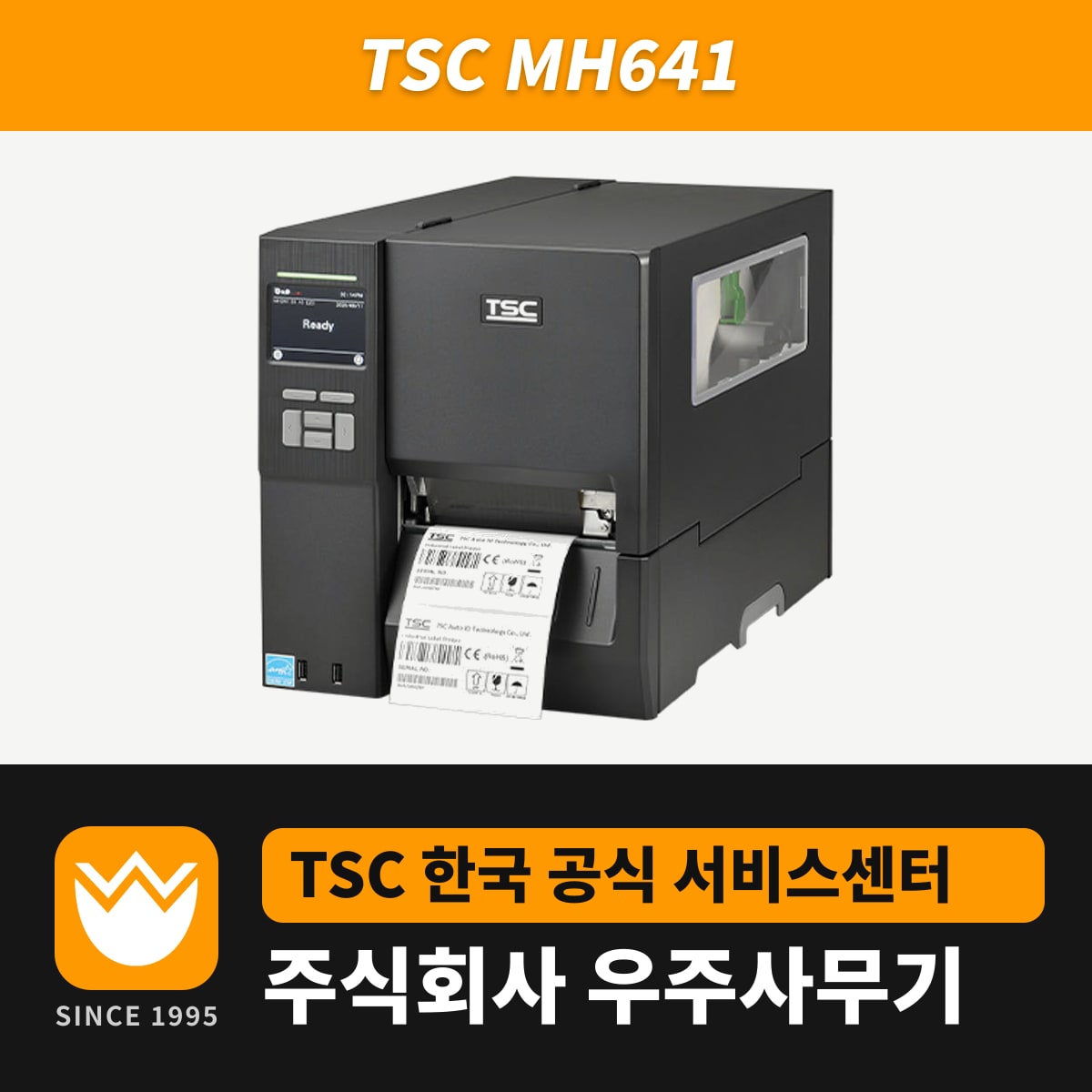

MH641은 1mm에 24점, 곧 점 간격 약 0.042mm로 찍는 600dpi 산업용 프린터입니다. MH 시리즈 가운데 점이 가장 촘촘한 대신 최대 속도는 초당 152mm, 한 장 최대 길이는 2,540mm로 가장 느리고 짧습니다.
본체와 소모품 규격은 MH241·MH341과 같아서, 600m 리본과 바깥지름 203.2mm 롤을 걸고 폭 104mm까지 찍습니다. 한 장 최대 길이 2,540mm는 MH241(25,400mm)의 10분의 1입니다.
해상도별 점 간격과 속도
| 모델 | 1mm당 점 | 점 간격 | 최대 속도 | 기본 속도 |
|---|---|---|---|---|
| MH241 | 8 | 약 0.125mm | 356mm/초 | 6ips |
| MH341 | 12 | 약 0.083mm | 305mm/초 | 4ips |
| MH641 | 24 | 약 0.042mm | 152mm/초 | 3ips |
MH641의 속도는 1~6ips 사이에서 고릅니다. 기본 3ips는 초당 약 76mm라, 최대 6ips로 올리면 같은 라벨을 두 배 빠르게 뽑습니다.
203dpi 양식을 600dpi로 옮기는 Format Convert
203dpi 프린터용으로 만든 ZPL 양식을 MH641에 보낼 때는 ZPL2 설정의 Format Convert에서 200→600을 고릅니다. 원래 해상도의 비트맵을 600dpi에 맞춰 3배로 늘려 찍는 배율 설정이고, 출하 때는 None입니다.
300dpi 양식은 300→600, 150dpi 양식은 150→600을 고릅니다. 드라이버나 다른 프로그램에서 보낸 설정은 MH641 패널에서 정한 설정을 덮어씁니다.
TPH Care로 헤드 불량 점 찾기
MH641 헤드의 불량 점은 PC용 TSC Console의 TPH Care 화면에서 4단계로 확인합니다.
- TPH Care를 켭니다. 출하 때는 꺼져 있습니다.
- Get TPH care profile을 눌러 헤드 그래프를 불러옵니다. 그래프가 평평하고 불량 점 수가 0이면 정상입니다.
- 그래프에 뾰족한 봉우리가 보이면 그 위치에 손상 의심 점이 있습니다.
- 불량 점 수 기준을 정해 두면 그 수를 넘을 때 프린터가 인쇄를 멈춥니다.
헤드 주행 거리계(TPH odometer)도 함께 들어 있어 헤드가 찍은 길이를 기록합니다. 불량 점이 나온 헤드는 우주사무기 서비스센터에서 점검합니다.
연결과 드라이버
MH641 본체에는 스캐너·키보드용 USB 호스트 2개가 앞면에 있고, PC 연결은 RS-232, USB 2.0, 10/100Mbps 이더넷 중에서 고릅니다. 착한라벨 디자이너로 600dpi 양식을 짤 때는 MH641 다운로드 페이지의 드라이버를 먼저 설치해 해상도를 600dpi로 맞춥니다.
