바코드 프린터 헤드와 플래튼 롤러는 라벨 롤이나 리본 롤을 새로 걸 때마다 닦습니다. 99% 이상 이소프로필 알코올(IPA)을 적신 면봉이나 정품 헤드 청소펜으로 헤드의 발열선을 끝에서 끝까지 훑으면 됩니다. 인쇄 직후라면 헤드를 충분히 식힌 뒤 시작하고, TSC 프린터는 1분 이상 기다립니다.
청소를 미루면 헤드에 붙은 종이 가루와 라벨 접착제 때문에 바코드와 그림 곳곳이 비어서 찍힙니다. 라벨과 리본이 지날 때마다 헤드 표면의 세라믹 보호 코팅도 조금씩 닳고, 코팅이 벗겨진 발열 소자(도트)는 결국 망가집니다.
인쇄 방식별 헤드 청소 주기
| 부위 | 제브라 ZT411·ZT421 | TSC TTP-247·MH241 |
|---|---|---|
| 프린트헤드(감열 인쇄) | 용지 롤마다, 팬폴드 용지는 500피트(약 152m)마다 | 라벨 롤을 새로 걸 때마다 |
| 프린트헤드(열전사 인쇄) | 리본 롤마다 | 라벨 롤을 새로 걸 때마다 |
| 플래튼 롤러 | 헤드와 같은 주기 | 라벨 롤을 새로 걸 때마다 |
| 박리 바 | 월 1회 | 필요할 때 |
| 용지 센서 | 브러시·바람·진공청소기로 먼지 제거 | 월 1회, 비금속 브러시나 진공청소기 |
| 청소액 | 예방정비 키트 또는 99.7% IPA | 99% 이상 IPA 또는 정품 청소펜 |
두 회사 모두 롤을 새로 거는 순간을 청소 시점으로 잡고, 차이는 열전사 인쇄에서만 납니다. 제브라는 리본이 헤드와 라벨 사이를 막아 주는 만큼 리본 롤 단위로 닦고, TSC는 인쇄 방식을 따지지 않고 라벨 롤 단위로 닦습니다.
표의 간격은 기본 기준이라, 먼지가 많은 작업장이거나 가루와 접착제가 많이 묻어나는 라벨을 쓴다면 헤드를 표보다 자주 닦습니다. 커터를 단 ZT411·ZT421은 연속 감압 라벨을 자르면 용지 롤마다, 택이나 라이너를 자르면 2~3롤마다 커터 날도 닦습니다.
헤드 청소 준비물과 알코올 농도
헤드와 흰색 표준 플래튼 롤러에는 이소프로필 알코올 99% 이상만 씁니다. 제브라 ZT411·ZT421은 제브라 예방정비 키트(부품번호 47362) 면봉으로 닦고, 키트가 없으면 99.7% IPA를 씁니다. 99%라는 기준은 헤드의 습기 부식 위험을 줄이기 위한 것입니다. 75% 에탄올은 프린터 외관과 내부를 소독할 때 쓰고 헤드에는 대지 않습니다.
ZT411 600dpi 모델은 헤드를 상하게 하지 않고 오염만 걷어 내는 특수 코팅 필름(Save-a-Printhead)으로 닦습니다. 203dpi·300dpi 헤드도 알코올로 닦은 뒤 인쇄가 나아지지 않으면 이 필름을 한 번 더 씁니다.

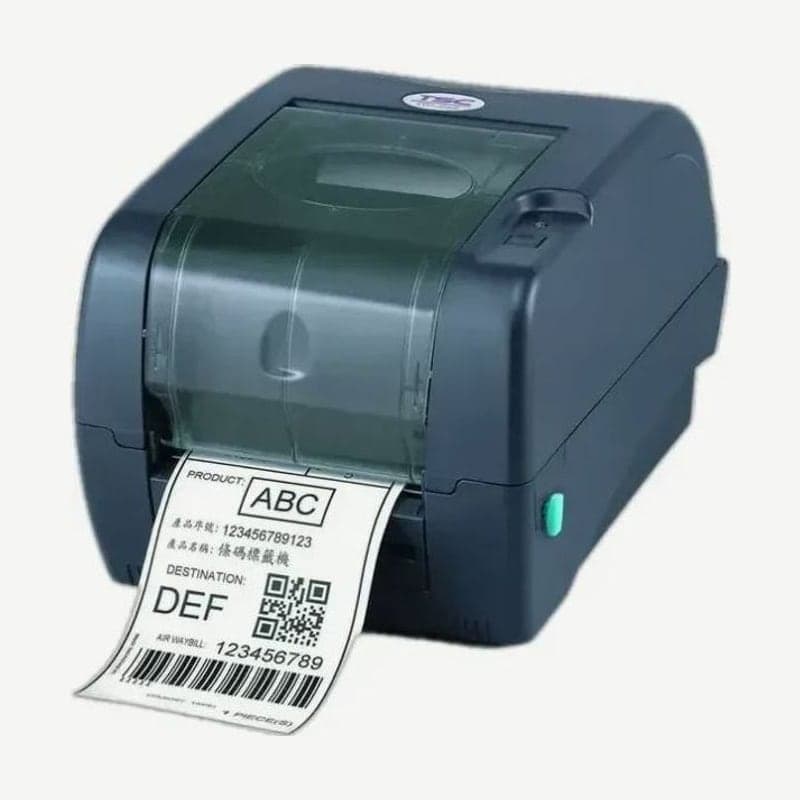

TSC TTP-247·MH241 청소에는 면봉, 보풀 없는 천, 99% IPA, 정품 프린트헤드 청소펜, 부드러운 비금속 브러시, 노즐과 호스가 도전성이고 접지된 진공청소기, 75% 에탄올, 외관용 염소 없는 순한 세제를 씁니다.
헤드와 플래튼 롤러 청소 순서
헤드를 열기 전에는 전원을 끄는 편이 안전하고, TSC TTP-247·MH241은 청소 전 스위치를 반드시 끄되 정전기 손상을 막는 접지를 위해 전원 코드는 꽂아 둡니다. 전원을 끄면 제브라 ZT411·ZT421에 임시로 받아 둔 라벨 포맷이 지워지므로, 다시 켠 뒤 포맷을 새로 보냅니다.
- 프린터의 금속 프레임을 손으로 한 번 짚거나 정전기 방지 손목 밴드와 매트를 써서 몸에 쌓인 정전기를 뺍니다.
- 덮개를 올리고 헤드를 엽니다. ZT411·ZT421은 헤드 열림 레버를 위로 돌리면 열립니다. 막 인쇄를 마친 헤드는 심한 화상을 입힐 만큼 뜨거우니, 최소 1분(TSC 기종 기준) 식힌 뒤 다음 단계로 넘어갑니다.
- 리본을 쓰는 중이면 리본을 먼저 빼고, 라벨 롤도 헤드 아래에서 빼냅니다.
- 99% 이상 IPA를 적신 면봉이나 청소펜(제브라는 예방정비 키트 면봉이나 99.7% IPA)으로 헤드의 갈색 띠(발열선)를 한쪽 끝에서 반대쪽 끝까지 닦고, 알코올이 마를 때까지 둡니다.
- 흰색 표준 플래튼 롤러는 손으로 돌려 가며 둘레 전체를 닦고 말립니다.
- 짙은 갈색 라이너리스 플래튼 롤러에는 알코올도 키트 면봉도 쓰지 않습니다. 라이너리스 라벨의 접착면을 가볍게 대어 이물질을 떼고, 롤러를 돌려 가며 모든 면을 처리합니다.
- 리본과 라벨 롤을 다시 걸고 레버를 아래로 돌려 헤드를 잠급니다. ZT411·ZT421은 덮개를 닫은 뒤 PAUSE를 눌러야 인쇄가 다시 시작됩니다.
헤드를 상하게 하는 청소 실수
- 헤드 발열면은 맨손으로 만지지 않고, 실수로 만졌다면 그 자리를 바로 99% IPA로 닦습니다.
- 반지 같은 금속 물건을 낀 채로 프린터 안에 손을 넣지 않습니다.
- 알코올은 프린터에 직접 뿌리거나 흘리지 않고, 보풀 없는 천에 적셔서 씁니다.
- TSC TTP-247·MH241 내부에는 캔에 든 압축 공기를 쓰지 않습니다. 먼지와 부스러기가 센서와 주요 부품 위로 날아가기 때문에, 센서 먼지는 브러시나 접지된 진공청소기로 치웁니다.
- 헤드에는 99% 이상 IPA, 정품 청소펜, 제조사 예방정비 키트 말고 다른 세정제를 쓰지 않습니다.
청소 후에도 남는 인쇄 불량
제브라 산업용 ZT411·ZT421에서 헤드를 청소한 뒤에도 라벨 여러 장에 걸쳐 긴 줄 모양으로 인쇄가 빠지면, 원인은 오염이 아니라 망가진 도트나 리본 주름 둘 중 하나입니다. 리본을 다시 걸어 주름을 폈는데도 누락이 그대로라면 도트가 망가진 것이므로, 우주사무기 서비스센터에서 헤드를 점검받습니다.
ZT411·ZT421은 작동하지 않는 도트를 스스로 찾아 화면에 알리고, 빠진 도트가 라벨 인쇄 범위 안에 있으면 헤드를 바꿉니다.
라벨 1~3장의 인쇄 위치가 어긋나거나 인쇄 시작 위치가 위아래로 흔들리면 플래튼 롤러 오염도 함께 의심합니다. 증상별 점검 순서는 라벨 인쇄 불량 해결 글에 따로 있습니다.
헤드 마모를 늦추는 설정
헤드 압력과 농도(발열 온도)는 서로 균형을 맞춰 둘 다 품질이 나오는 가장 낮은 단계에 둡니다. ZT411·ZT421은 이렇게 맞춰 두어야 헤드 코팅이 덜 닳고, 농도를 높게 둔 채 쓰면 헤드 수명이 짧아집니다.
열전사 인쇄에서는 라벨 폭과 같거나 더 넓은 리본을 겁니다. 리본이 라벨보다 좁으면 거친 라벨 면이 헤드 도트에 직접 닿아 그 부분이 먼저 닳습니다. 걸 수 있는 리본 폭은 ZT411이 51~110mm, ZT421이 51~174mm입니다.
리본 폭과 코팅면 고르는 법은 열전사 리본 종류 글에 있고, 기종별 매뉴얼 파일은 ZT411, TTP-247, MH241 다운로드 페이지에서 받습니다.
