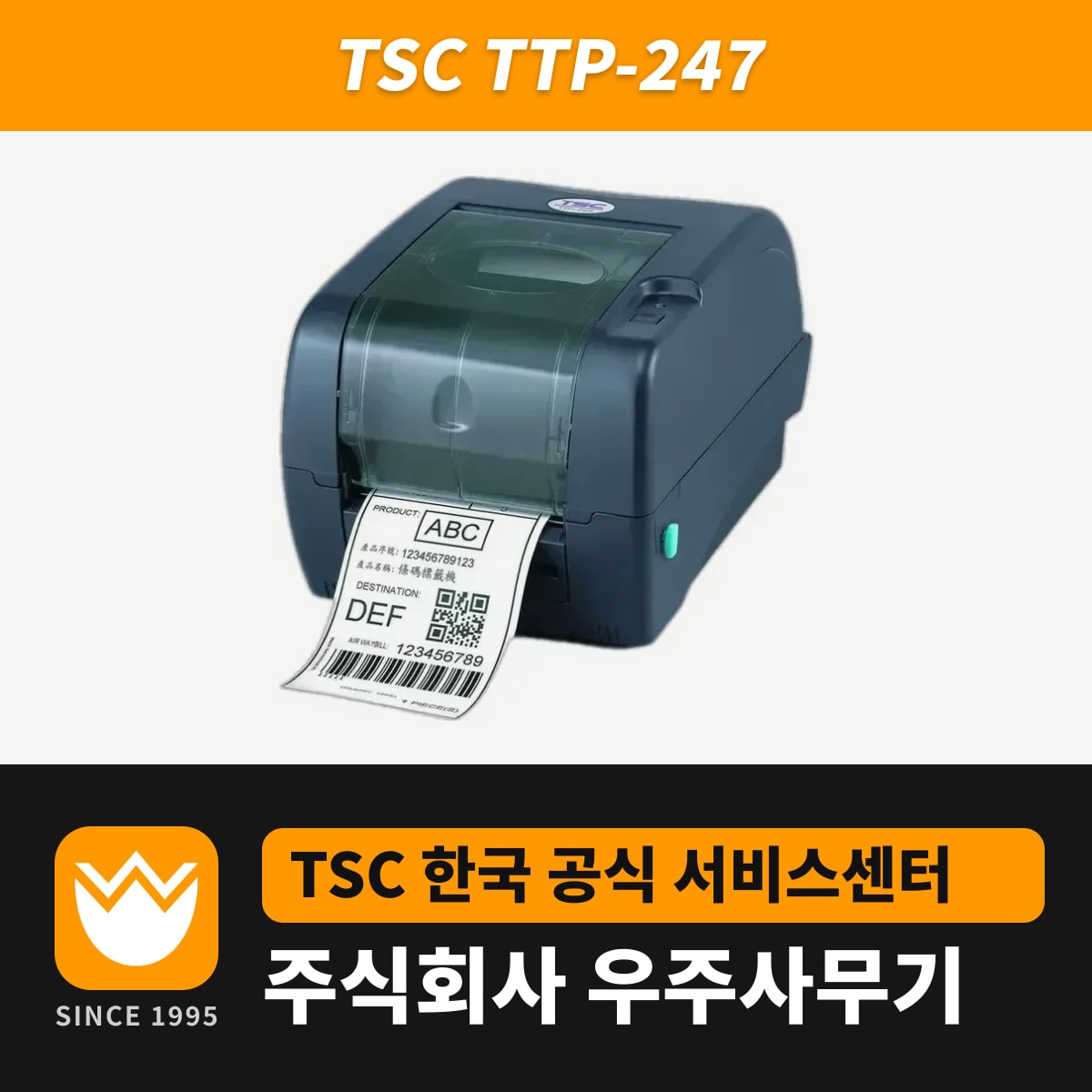

TTP-247은 TSC의 203dpi 4인치 데스크톱 라벨 프린터로, 열전사와 감열 방식을 모두 지원하고 초당 최대 178mm로 인쇄합니다. USB 2.0에 RS-232 시리얼과 센트로닉스 패러럴 포트까지 기본으로 달려 있어, 패러럴이나 시리얼로 프린터를 물리던 PC·설비에도 변환기 없이 연결합니다.
이중벽 플라스틱 클램셸 본체(213×188×314mm, 2.8kg)에 300m 리본과 바깥지름 127mm 롤이 들어갑니다. TSC가 TTP-247 시리즈 쓰임새로 드는 것은 사무 라벨, 제품 표시, 자산 추적, 서류 관리, 진열대 라벨, 입출고, 검체·환자 라벨입니다.
TTP-247과 TTP-345
| 항목 | TTP-247 | TTP-345 |
|---|---|---|
| 해상도 | 203dpi | 300dpi |
| 최대 인쇄 속도 | 178mm/초 (7ips) | 127mm/초 (5ips) |
| 최대 인쇄 폭 | 108mm | 106mm |
| 최대 인쇄 길이 | 2,286mm | 1,016mm |
본체, 리본, 인터페이스는 두 모델이 같습니다. 해상도를 고르는 기준은 203dpi와 300dpi 차이에 정리했습니다.
리본 자동 감지와 용지 규격
전원을 켠 뒤 리본을 걸면 TTP-247이 이를 감지해 열전사 모드로, 리본이 없으면 감열 모드로 스스로 바꿉니다. 리본이 감지되지 않을 때는 리본 감는 모터가 멈춥니다.
- 리본은 잉크면이 바깥으로 감긴 1인치 지관 300m(외경 최대 67mm)를 사용하고, 폭은 40~110mm입니다.
- 용지는 폭 20~112mm, 두께 0.06~0.19mm, 라벨 길이 10~2,286mm를 받습니다.
- 본체 밖에 외부 롤 거치대(사용자 옵션)를 달면 1인치나 3인치 지관에 감긴 외경 214mm 롤을 겁니다.
FEED 버튼 전원 켜기 기능
전원을 끄고 FEED 버튼을 누른 채 전원을 켜면 LED 1개의 색이 기능 6가지에 맞춰 차례로 바뀝니다. 원하는 색에서 손을 떼면 그 기능이 실행됩니다.
| 손을 떼는 LED | 실행되는 기능 |
|---|---|
| 빨간색 5번 깜박임 | 갭·블랙마크 센서 보정 |
| 주황색 5번 깜박임 | 자가 진단 인쇄 후 덤프 모드 |
| 초록색 5번 깜박임 | 공장 초기화 |
| 초록/주황 5번 깜박임 | 블랙마크 센서 보정 |
| 빨강/주황 5번 깜박임 | 갭 센서 보정 |
| 초록색 켜짐 | AUTO.BAS 건너뛰고 대기 |
라벨 규격을 바꿨거나 빈 장이 계속 나오면 빨간색 단계에서 손을 떼는 센서 보정부터 합니다.
청소 주기
헤드와 플래튼 롤러는 라벨 롤을 새로 걸 때마다 닦습니다. 전원을 끄고 헤드를 1분 이상 식힌 뒤, 99% 이소프로필 알코올을 묻힌 면봉이나 정품 헤드 청소펜을 사용합니다. 센서는 한 달에 1번 부드러운 비금속 솔이나 진공청소기로 종이 가루를 텁니다. 캔에 든 압축 공기는 먼지를 센서 쪽으로 날리므로 TTP-247 안쪽에는 사용하지 않습니다.
옵션과 네트워크 연결
이더넷과 실시간 시계는 공장 옵션이라 주문할 때 정합니다. 필오프 모듈(대리점 옵션)은 라벨 길이 1~6인치, 속도 2~3ips에서 사용합니다. 펌웨어 A2.12 이후 TSC Console은 9100번 대신 6101번 포트를 명령 포트로 사용합니다.
드라이버와 사용자 매뉴얼은 TTP-247 드라이버 다운로드 페이지에 있고, 라벨 양식은 무료 프로그램인 착한라벨 디자이너에서 TTP-247 드라이버로 만듭니다.
