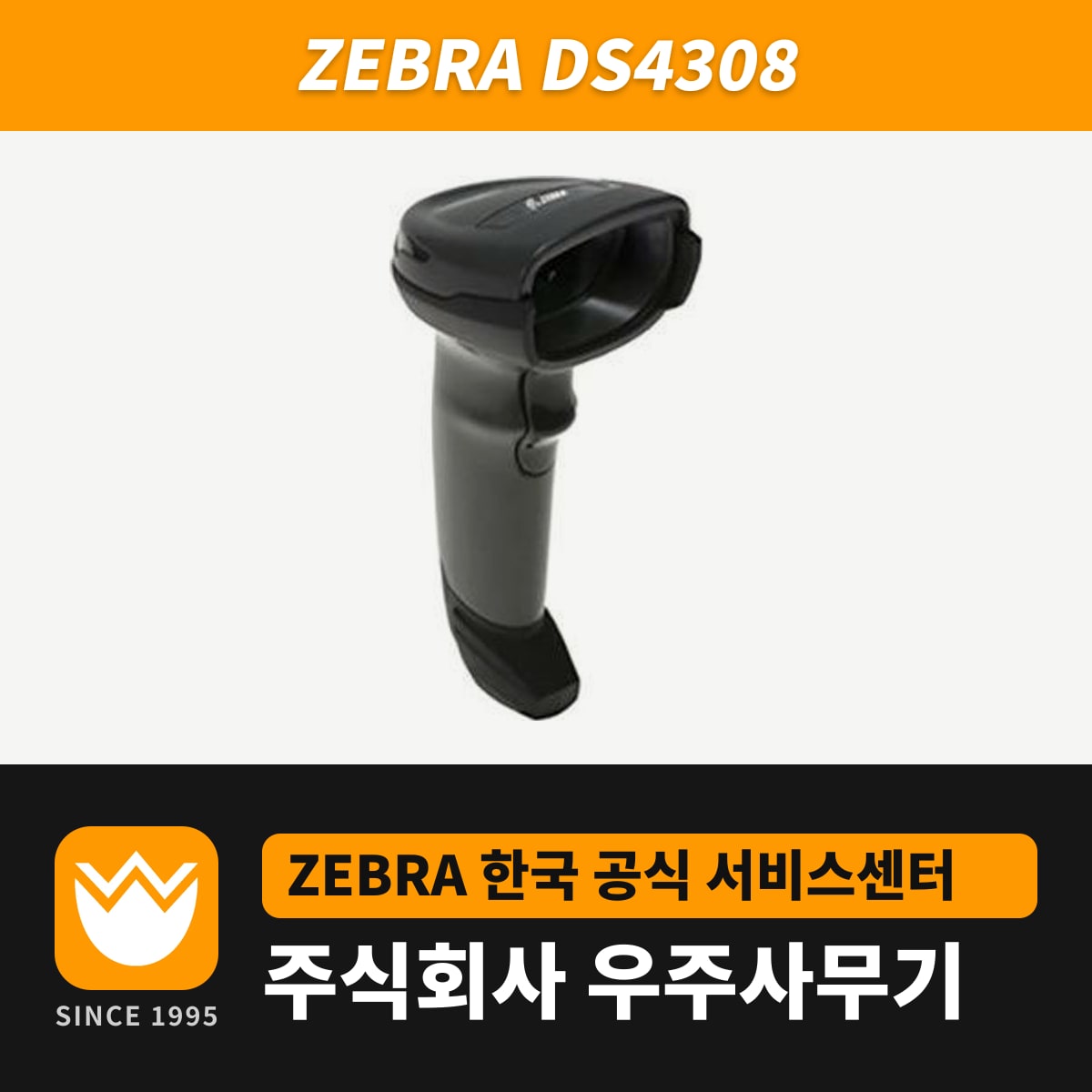

DS4308은 2020년 2월 29일에 판매가 끝난 제브라 유선 1D/2D 스캐너입니다. 제브라의 서비스·지원도 2025년 5월 31일에 종료됐고, 제브라가 지정한 교체 모델은 DS4608과 DS9908 두 가지입니다.
2025년 5월 31일 이후에도 제브라 지원 페이지의 드라이버와 설명서는 내려받을 수 있게 남아 있습니다. 다만 새 펌웨어나 문서 갱신은 더 나오지 않고, 제브라 고객지원 창구에서도 이 모델 문의를 받지 않습니다.
DS4308 판매·지원 종료 일정
| 구분 | 내용 |
|---|---|
| 최종 판매일 | 2020년 2월 29일 |
| 서비스·지원 종료일 | 2025년 5월 31일 |
| 제브라 지정 교체 모델 | DS4608, DS9908 |
| 종료 후 자료실 | 드라이버·설명서 내려받기 유지, 추가 갱신 없음 |
표준 거리(SR) 엔진의 코드별 판독 구간
아래 수치는 SR 구성(DS4308-SR, 운전면허 파싱용 DL 포함)의 전형 판독 구간입니다. 작은 코드를 주로 읽는 고밀도 구성은 DS4308-HD 페이지에 따로 정리했습니다.
| 바코드 | 밀도 | 가까운 쪽 | 먼 쪽 |
|---|---|---|---|
| Code 39 | 3mil | 3.8cm | 13.7cm |
| Code 39 | 5mil | 0cm | 27.9cm |
| Code 39 | 20mil | 0cm | 134.6cm |
| UPC(100%) | 13mil | 0cm | 71.1cm |
| PDF417 | 6.6mil | 2.8cm | 20.3cm |
| Data Matrix | 10mil | 5.1cm | 22.9cm |
| QR | 10mil | 2.8cm | 21.6cm |
| QR | 20mil | 2.3cm | 41.1cm |
굵은 20mil Code 39는 134.6cm 거리까지 닿습니다. 반대로 3mil Code 39는 3.8~13.7cm 사이에서만 읽히므로, 가는 코드일수록 스캔 창을 가까이 대야 합니다.
DS4308과 후속 DS4608(SR)의 사양 차이
| 항목 | DS4308(SR) | DS4608(SR) |
|---|---|---|
| UPC 13mil 최대 거리 | 71.1cm | 71.1cm |
| Code 39 20mil 최대 거리 | 134.6cm | 111.8cm |
| QR 20mil 최대 거리 | 41.1cm | 44.5cm |
| Data Matrix 최소 해상도 | 7.5mil | 5mil |
| 방진방수 | IP42 | IP52 |
| 주변광 | 실내 조명 1,600 lux, 햇빛 86,000 lux | 0~107,000 lux |
| 무게(케이블 제외) | 162g | 161.9g |
상품 UPC를 읽는 거리는 두 모델이 71.1cm로 같습니다. 굵은 Code 39를 1m 이상 떨어져 스캔하는 창고 작업이라면 DS4308 쪽이 23cm가량 더 멀리 닿습니다. 작은 Data Matrix를 읽거나 먼지가 많은 곳이라면 최소 해상도가 작고 방진 등급이 IP5X인 DS4608이 유리합니다.
LS2208·LS4208 자리를 물려받은 계산대의 USB 케이블
DS4308을 USB로 연결할 때는 차폐 커넥터 케이블(예: CBA-U21-S07ZAR)이 필수입니다. LS2208이나 LS4208을 사용하던 계산대에 이 스캐너를 달았다면, 예전 레이저 스캐너 케이블이 아니라 차폐 케이블이 꽂혀 있는지 먼저 확인합니다.
케이블은 스캐너 뒤쪽 포트에 딸깍 소리가 날 때까지 밀어 넣습니다. 제대로 꽂히면 저음·중음·고음 3음으로 전원음이 울리고, 가볍게 당겨 빠지지 않으면 끝입니다.
지원 종료 후 자체 점검 순서
- 트리거를 당겨도 617nm 조준점이 나오지 않으면 호스트 케이블과 전원 어댑터(사용하는 구성이라면)를 다시 꽂습니다.
- 조준점은 나오는데 읽지 못하면 위 판독 구간 표의 거리 안에 들어왔는지 확인합니다. 조준점이 시야 전체를 뜻하지는 않으므로 코드 전체가 조명 사각형 안에 들어오게 합니다.
- 판독은 되는데 호스트로 데이터가 가지 않고 긴 저음 4번이 나면, 스캐너의 호스트 종류와 통신 설정이 연결된 장비와 다른 경우입니다. 해당 호스트 설정 바코드를 스캔하고 RS-232라면 통신 속도·패리티를 맞춥니다.
- 저음이 5번 울리면 변환·형식 오류이므로 데이터 변환 설정이나 ADF 규칙을 고칩니다.
- USB 연결 직후 판독할 때 짧은 고음이 4번 울리면 USB 초기화 중이라, 몇 초 기다린 뒤 다시 스캔합니다.
PC를 켤 때 전원음이 여러 번 반복되는 현상은 USB 버스가 전원을 껐다 켜는 정상 동작입니다. 점검 뒤에도 증상이 남으면 설명서 3-6쪽의 "Report Software Version" 바코드를 스캔해 펌웨어 버전을 적어 둡니다.
무선으로 바꾸실 계획이라면 같은 DS4600 계열의 DS4678을 보시면 됩니다. DS4608과 SR 판독 구간(UPC 71.1cm 등)이 같은 무선 모델입니다.
