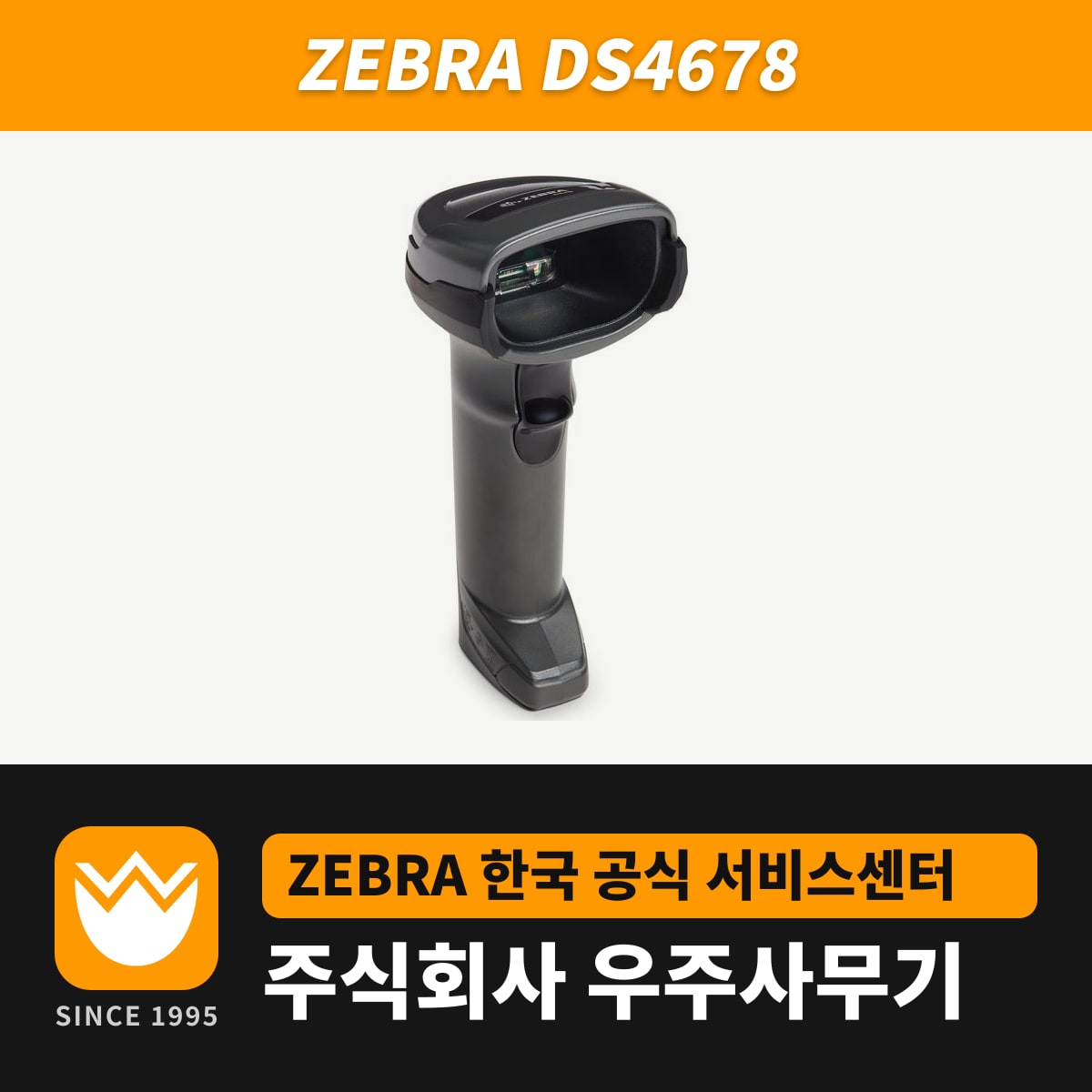

Zebra DS4678

DS4678은 유선 DS4608과 같은 DS4600 계열의 블루투스 5.2 무선 스캐너입니다. SR 구성의 판독 구간(UPC 13mil 0~71.1cm)은 DS4608과 같고, 배터리가 들어가 무게가 225g으로 유선(161.9g)보다 63g 무겁습니다.

충전과 POS·PC 케이블 연결은 CR8178-SC(스탠다드)나 CR8178-PC(프레젠테이션) 크래들이 맡고, 이 두 가지 외의 크래들은 DS4678과 호환되지 않습니다. 크래들은 스캐너와 따로 주문합니다.

전원 종류별 배터리 완충 시간

크래들 전원	빈 배터리에서 완충까지
외부 12V 전원	2시간 15분
BC1.2 규격 USB 포트	3시간
외부 5V 전원	4시간 30분
일반 USB 포트	7시간 45분

크래들은 USB 전원이면 4.7~5.5V, 외부 전원이면 10.8~13.2V를 받습니다. 크래들 동작 전류는 일반 USB에서 470mA, 12V에서 743mA이고, 완충 시간은 가장 빠른 12V와 가장 느린 일반 USB 사이에 3배 넘게 차이 납니다.

일반 USB 포트처럼 전력이 적은 호스트에 물린 크래들에서는 스캔이 이어질 때 충전보다 소모가 커서 배터리가 서서히 줄어듭니다. 쉬는 틈이 거의 없는 계산대라면 BC1.2 포트를 쓰거나, 외부 전원을 꽂는 제브라 USB 케이블로 바꿉니다.

충전은 0~40°C에서만 되고 5~35°C가 가장 좋습니다. CR8178-PC 프레젠테이션 크래들에 꽂은 채 스캔이 잦으면 완충이 늦어지므로 지나가는 물건이 스캔 창에 걸리지 않게 방향을 돌려 둡니다.

배터리 잔량 구간별 스캐너 동작

잔량	스캐너 동작
3~100%	스캔, 신호음, 호스트 통신 모두 정상
0~3%	스캔·신호음 멈춤, 호스트 통신만 유지
0%	전원 꺼짐, 통신 없음

잔량이 바닥에 가까우면 트리거를 뗄 때마다 스캐너 LED가 빨간색으로 켜진 채 짧은 고음 4번으로 알립니다. 0% 상태로 오래 두면 과방전되어, 크래들에 꽂아도 몇 분간 꺼진 것처럼 보이다가 LED가 빨간색으로 깜빡이며 회복을 시작합니다.

배터리 구성에서 완충한 2,500mAh 배터리는 초당 1회 스캔 기준 50,000회를 읽습니다. 쉬지 않고 13시간 넘게 스캔하는 양입니다. 배터리 대신 PowerCap 커패시터를 넣는 구성도 있으며, PowerCap은 완충 시 2,000회를 읽고 크래들에 35초 꽂으면 100회를 더 읽습니다.

크래들 LED로 보는 충전 상태

크래들 LED	뜻과 조치
황색 켜짐	예비 충전
황색 깜빡임	본 충전 진행
녹색 켜짐	완충
황색 빠른 깜빡임 + 스캐너 LED 꺼짐	크래들이 전류를 못 보냄 → 스캐너를 다시 끼우고 접점을 닦아 말림
빨간색 깜빡임(충전 중)	배터리 수명 끝 → 교체 배터리 BTRY-DS81EAB0E-00
빨간색 깜빡임(펌웨어 설치 중)	정상, 설치가 끝날 때까지 대기

접점을 닦은 뒤에도 황색 빠른 깜빡임이 계속되면 스캐너가 CR8178 받침에 끝까지 앉았는지 다시 확인합니다. 크래들 LED가 파란색으로 빠르게 두 번, 느리게 한 번 깜빡이면 충전 문제가 아니라 페이지 버튼으로 스캐너를 호출하는 중입니다.

스탠다드 크래들 벽 설치 치수

CR8178-SC를 벽이나 카트에 세로로 달 때는 먼저 스캐너 걸쇠를 빼서 탭이 크래들 쪽을 향하게 돌려 끼우고, 걸쇠가 아래를 보게 합니다. 크래들을 대고 위·아래 끝을 표시한 뒤, 나사 구멍 방식이면 위에서 65mm·아래에서 100mm, 키홀 방식이면 위에서 55mm·아래에서 74.5mm 안쪽에 구멍을 뚫습니다.

크래들 바닥의 나사 구멍은 M4 규격 2개이고 나사가 크래들 안으로 5mm보다 깊이 들어가면 안 됩니다. 케이블은 고정 전에 홈에 눌러 넣습니다. 나중에 호스트를 바꿀 때는 DC 전원을 먼저 분리한 뒤 호스트 케이블을 분리해야 CR8178이 새 호스트를 인식합니다.

무선 공유기와 채널이 겹치는 매장의 Wi-Fi Friendly 설정은 DS2278 페이지에, 스캐너 분실 경보(Virtual Tether)는 DS3678 페이지에 정리했습니다.
