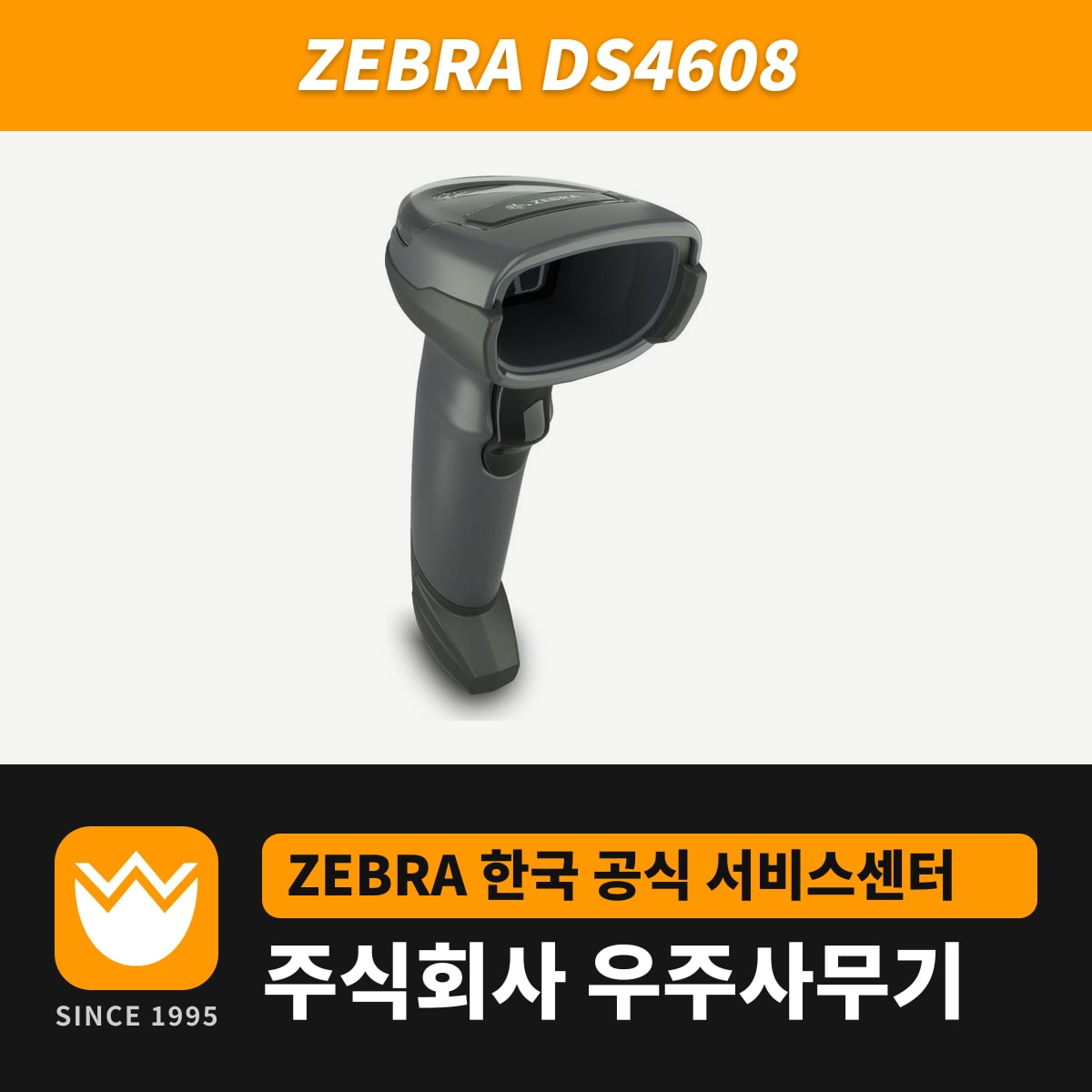

DS4608은 판매 종료된 DS4308 자리를 잇는 제브라 DS4600 계열의 유선 스캐너입니다. 아래 수치는 표준 거리(SR) 구성 기준이며, 1,280 x 800 센서로 휴대폰 화면의 쿠폰·멤버십 코드와 라벨의 1D/2D 코드를 읽고 상품 UPC를 71.1cm까지 읽습니다.
같은 DS4608이라도 뒤에 붙는 구성 코드에 따라 엔진과 기능이 다릅니다. 주문 전에 SR, 고밀도(HD), 병원용(HC) 중 어느 쪽인지부터 정합니다.
DS4608 구성 코드별 차이
| 구성 코드 | 엔진·기능 | 색상·판매 지역 |
|---|---|---|
| DS4608-SR00006ZZWW | 표준 거리(SR) | 노바 화이트 |
| DS4608-SR00007ZZWW | 표준 거리(SR) | 트와일라잇 블랙 |
| DS4608-SR00007ZZAP | 표준 거리(SR) | 트와일라잇 블랙, 아시아·태평양 전용 |
| DS4608-HD00007ZZWW | 고밀도(HD) | 트와일라잇 블랙 |
| DS4608-HD00007ZCWW | 고밀도(HD) + 체크포인트 EAS 안테나 | 트와일라잇 블랙 |
| DS4608-HC4000BZZWW | 병원용(HC), 초록 조준·흰색 조명·진동 | 헬스케어 화이트 |
SR 구성의 최소 해상도는 Code 39 3mil, Data Matrix 5mil입니다. HD는 Code 39 2mil, Data Matrix 4mil까지 내려가는 대신 UPC 최대 거리가 45.7cm로 줄어듭니다.
휴대폰 화면 판독을 위한 Mobile Phone/Display 모드
출고 설정은 "Normal Mobile Phone/Display Mode"입니다. 휴대폰이나 모니터 화면의 코드가 잘 안 잡히면 이 항목을 강화 모드로 바꿉니다.
강화 모드는 핸드헬드만(1), 핸즈프리만(2), 둘 다(3) 세 가지입니다. 손님이 휴대폰을 거치대 앞에 내미는 계산대라면 핸즈프리(2)나 둘 다(3)를 골라야 거치 상태에 적용됩니다.
거치대 운용 때 바꿔 볼 2가지 설정
별매 구즈넥 인텔리스탠드 컵에 꽂으면 스캐너가 알아서 핸즈프리(프레젠테이션) 모드로 바뀝니다. 이 상태의 판독 영역은 "Presentation Mode Field of View"로 조절하는데, 기본은 전체 시야(Full)이고 작게(Small)나 중간(Medium)을 고르면 조준 중심 부근만 찾아 탐색이 빨라집니다.
진열 라벨처럼 코드 여러 개가 붙어 있는 곳에서는 Picklist 모드를 사용합니다. 조준점을 올린 코드 1개만 읽는 방식이며 기본은 꺼짐이고, 켜면 판독 속도가 떨어지고 긴 바코드가 잘 안 읽히므로 필요한 쪽(핸드헬드만·핸즈프리만·항상)만 고릅니다.
손에 들고 사용할 때의 판독 표시
손에 들고 사용할 때는 판독 성공을 조명 깜빡임으로 알리는 Direct Decode Indicator를 켤 수 있습니다. 출고 시 꺼져 있고, 핸드헬드 트리거 모드가 Auto Aim이나 Standard(Level)일 때만 동작합니다. 켜면 트리거를 누른 채로 있을 때 조명이 1번 또는 2번 깜빡이고, 판독 직후 트리거를 놓으면 깜빡이지 않습니다.
체크포인트 EAS 해제 구성의 설치 조건
EAS 해제 안테나는 DS4608-HD00007ZCWW 구성에만 들어 있고, 스캐너 호스트 포트에서 호스트 쪽과 EAS 장치 쪽으로 나뉘는 전용 Y 케이블이 필요합니다. 호환 장치는 체크포인트 CP-VII, CP-IX, CP-XI이며 CP-IV 같은 저출력 수신기 방식은 지원하지 않습니다.
EAS 안테나 박스는 스캐너에서 최소 15.24cm 떨어뜨립니다. EAS 제어 케이블과 컨트롤러 박스도 스캐너의 호스트·전원 케이블과 되도록 멀리 배치합니다.
전원과 USB CDC·RS-232 연결 조건
DS4608은 호스트에서 4.5~5.5V를 받고, 동작 전류는 SR·HD 구성 340mA, HC 구성 375mA이며 대기 전류는 150mA(5V 기준)입니다. 호스트가 전원을 주지 않는 연결에서만 케이블의 전원 잭에 제브라 5V 전원 어댑터를 꽂습니다.
USB를 가상 COM 포트(USB CDC)로 사용하려면 제브라 USB CDC 드라이버를 먼저 설치합니다. 윈도우 10에는 제브라 스캐너를 지원하는 CDC 드라이버가 기본으로 들어 있습니다.
RS-232는 스캐너 쪽 신호가 TTL 레벨입니다. RS-232C 레벨이 필요한 POS에는 TTL-RS-232C 변환이 들어간 제브라 케이블을 사용합니다.
블루투스 무선이 필요하면 같은 SR 판독 구간을 갖춘 DS4678을, 기존 DS4308과 사양을 맞대 보려면 DS4308 페이지의 비교표를 보시면 됩니다.
