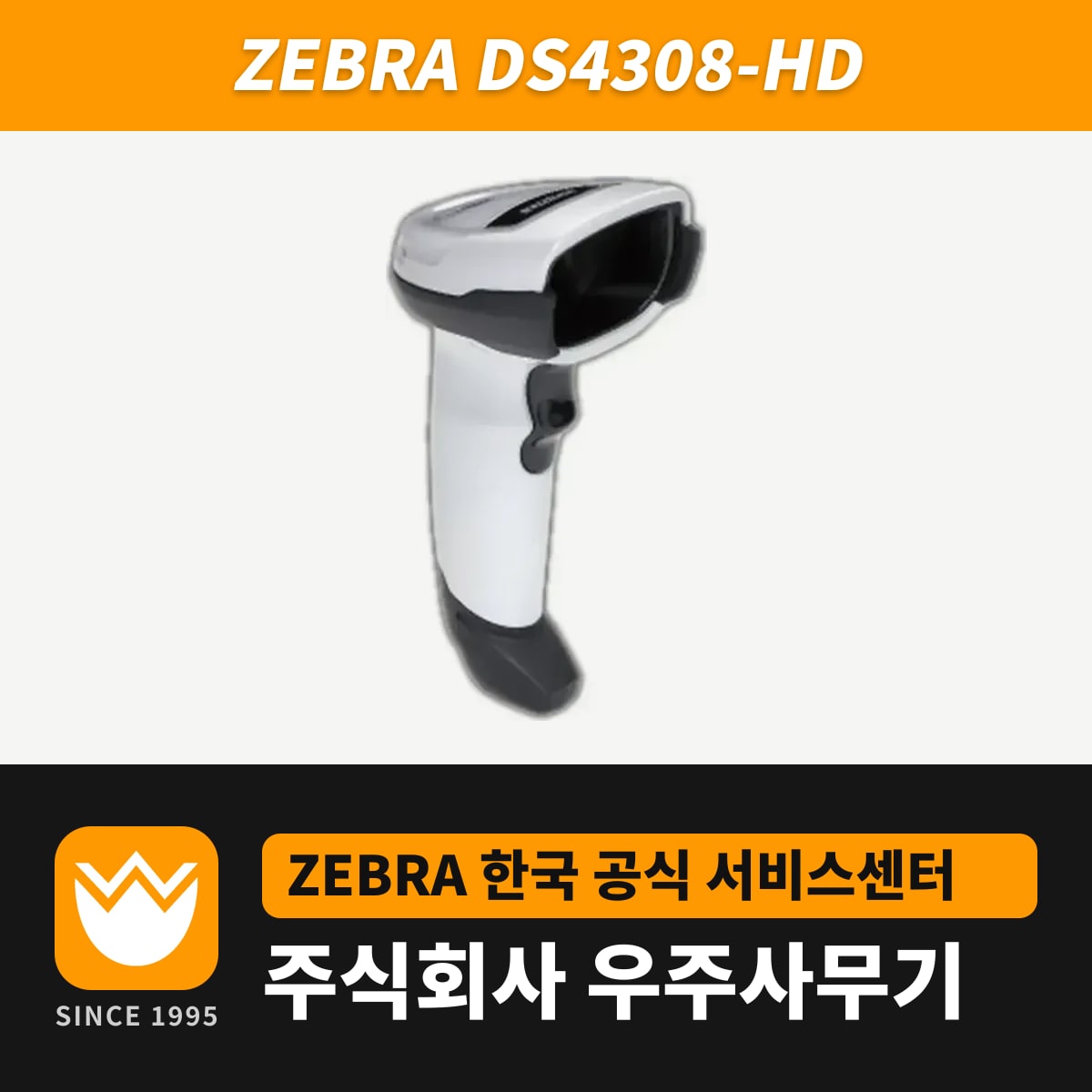

DS4308-HD는 DS4308 계열의 고밀도(HD) 구성입니다. 표준 거리(SR) 구성이 Code 39 4mil, Data Matrix 7.5mil에서 멈추는 데 비해 HD는 Code 39 3mil, PDF417 4mil, Data Matrix 5mil까지 읽는 작은 코드용 모델입니다.
계열 전체가 2020년 2월 29일에 판매를 마쳤고 제브라 지원은 2025년 5월 31일에 끝났습니다. 종료 일정, USB 차폐 케이블 조건, 공통 점검 순서는 DS4308 페이지에 모아 두었습니다.
HD 엔진의 코드 밀도별 판독 구간
| 바코드 | 밀도 | 가까운 쪽 | 먼 쪽 |
|---|---|---|---|
| Code 128 | 3mil | 2.5cm | 7.6cm |
| Code 39 | 3mil | 1.3cm | 14.6cm |
| Code 39 | 5mil | 0cm | 25.4cm |
| MicroPDF | 4mil | 2.5cm | 11.9cm |
| Data Matrix | 5mil | 3.0cm | 8.9cm |
| Data Matrix | 7.5mil | 2.5cm | 16.5cm |
| Data Matrix | 10mil | 1.9cm | 20.8cm |
| PDF417 | 6.6mil | 0.5cm | 19.7cm |
| QR | 20mil | 1.3cm | 27.9cm |
| UPC(100%) | 13mil | 0cm | 41.9cm |
3mil Code 128, 4mil MicroPDF, 5mil·7.5mil Data Matrix 4개 행은 제브라 판독 구간표에서 HD/HC 열에만 수치가 있습니다. 대신 상품 UPC는 41.9cm, 20mil Code 39는 76.2cm까지로 SR(71.1cm, 134.6cm)보다 짧아집니다.
5mil Data Matrix를 읽는 거리와 조준 요령
5mil Data Matrix는 3.0~8.9cm, 3mil Code 128은 2.5~7.6cm처럼 판독 구간이 한 뼘 안쪽으로 좁습니다. 두 구간이 겹치는 3.0~7.6cm, 예컨대 라벨에서 5cm쯤 띄운 위치라면 두 코드가 모두 구간 안에 들어갑니다.
조준점은 코드에 가까울수록 작아지고 멀어질수록 커지므로, 3mil처럼 가는 코드일수록 조준점이 작게 보이는 거리까지 다가갑니다. 조준점이 코드 한가운데에 있지 않아도 코드 위에 걸쳐 있으면 읽힙니다.
HD와 HC 구성의 구분
판독 구간표에서 HD와 병원용 HC는 같은 열(DS4308-HD/HC)로 묶여 있어 위 10개 행 수치가 HC에도 해당합니다. HC 구성은 이소프로필 알코올, 표백제(차아염소산나트륨), 과산화수소, 순한 주방세제와 물 4가지를 허용 세정제로 두고, 목록 밖 성분이 든 세정제는 사용하지 않습니다.
HD는 일반 관리 기준을 따릅니다. 젖은 천으로 먼지를 털고 승인 세정제를 적신 티슈로 스캔 창을 닦으며, 창에 물이나 세정액을 직접 뿌리지 않습니다.
교체 시 고밀도 구성 고르기
제브라가 지정한 교체 모델 DS4608에도 고밀도 구성(DS4608-HD00007ZZWW)이 있습니다. DS4608-HD는 Code 39 2mil, Data Matrix 4mil까지 읽고 UPC 13mil을 45.7cm까지 읽습니다. 최소 해상도는 1mil씩 더 작고, UPC 최대 거리는 3.8cm 더 깁니다.
계산대에서 체크포인트 EAS 태그 해제까지 함께 해야 한다면 EAS 안테나가 든 DS4608-HD00007ZCWW 구성이 따로 있습니다.
