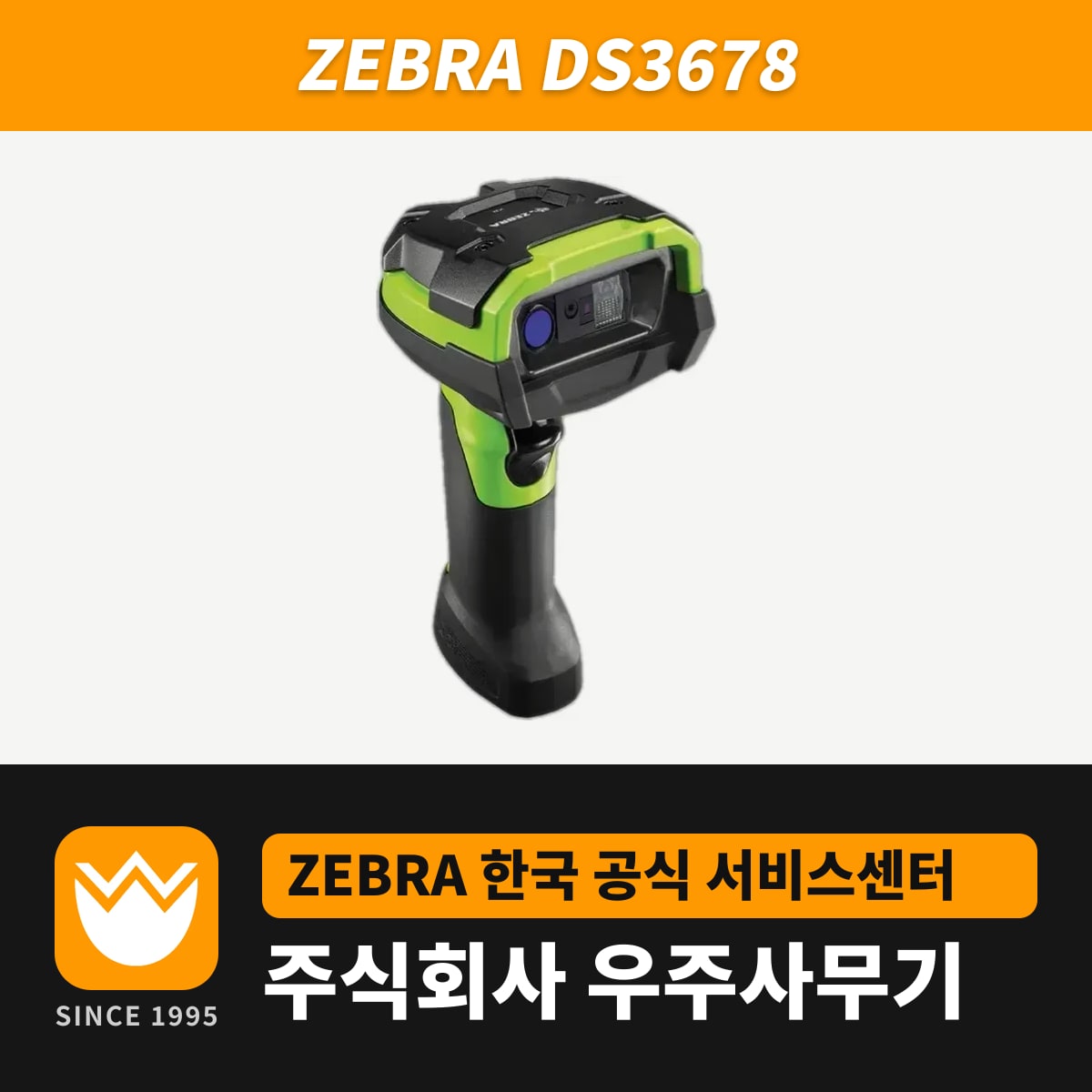

DS3678은 DS3600 울트라 러기드 계열의 블루투스 무선 모델입니다. 크래들과 개활지 기준 최대 100m까지 떨어져 사용하고, 기본 SR 엔진은 PowerPrecision+ 3,100mAh 배터리 1번 충전으로 10만 회 이상 읽습니다.
-20~50°C에서 2.4m 콘크리트 낙하를 반복해도 견디고, 스캐너는 IP65·IP68, 지게차용 FLB 크래들은 IP65입니다. 케이블이 걸리적거리는 지게차 작업과 랙 사이 피킹에 맞고, 한자리에 고정해 쓴다면 102g 가벼운 유선 DS3608이 낫습니다.
DS3678 엔진 6종의 배터리·무게 차이
| 엔진 | 용도 | 1회 충전 스캔 | 무게(배터리 포함) |
|---|---|---|---|
| SR | 일반 라벨, 표준 거리 | 최대 100,000회 | 약 407g |
| HD | 가까운 고밀도 코드 | 최대 100,000회 | 약 411g |
| HP | 원거리·고밀도, OCR·문서 | 최대 100,000회 | 약 411g |
| DP | 부품 각인(DPM) 코드 | 최대 100,000회 | 약 402g |
| ER | 원거리(반사 라벨 100mil Code 128 21.3m) | 최대 70,000회 | 약 436g |
| XR | 초원거리(100mil Code 39 32.6m, 어두우면 짧아짐) | 최대 80,000회 | 약 410g |
ER의 1번 충전 스캔 수는 SR의 70% 수준입니다. 라벨이 SR 판독 거리(40mil 기준 152.4cm) 안에 있다면 SR이 1번 충전으로 3만 회 더 읽습니다. HP와 DP는 DS3678-HP, DS3678-DP 페이지에서 따로 다룹니다.
DS3678-SR 판독 거리
| 바코드 | 선 굵기 | 판독 거리 |
|---|---|---|
| Code 128 | 5mil | 3.3~17cm |
| Code 128 | 20mil | 7.1~71.1cm |
| Code 128 | 40mil | 4.4~152.4cm |
| Data Matrix | 7.5mil | 4.8~15.2cm |
| Data Matrix | 10mil | 3.5~21.8cm |
40mil 팔레트 라벨은 1.5m 떨어져서도 읽습니다. 최소 인쇄 대비는 반사율 차이 15%이고, 때 묻거나 손상된 바코드, 인쇄가 흐린 바코드, 수축 포장 아래의 바코드도 읽습니다.
STB3678·FLB3678 크래들 연결 순서
책상이나 벽에 두는 크래들이 STB3678, 아이솔레이터 3개로 브래킷에 걸어 지게차에 다는 크래들이 FLB3678입니다. 이전 세대 LS3578·DS3578용 크래들과 케이블은 DS3678과 맞지 않습니다.
- 전원 어댑터가 필요한 구성이면 어댑터를 먼저 콘센트에 연결합니다.
- 인터페이스 케이블을 호스트(PC·단말) 포트에 꽂습니다.
- 크래들의 고정쇠를 들고 케이블을 호스트 포트에 꽂은 뒤 고정쇠를 닫습니다.
- 스캐너를 크래들에 끼우거나(접점 페어링이 켜진 경우), 크래들에 붙은 페어링 바코드를 스캔해 짝을 짓습니다. 고-저-고-저 다음 저-고 신호음이 나면 연결된 것입니다.
- 자동 감지가 안 되는 인터페이스라면 해당 호스트 설정 바코드를 스캔합니다.
크래들 1대에는 처음 설정(포인트 투 포인트)으로 스캐너 1대가 붙고, 멀티포인트 바코드를 스캔하면 최대 7대까지 붙습니다. 스캐너 설정이 크래들에 저장되므로, 지게차 크래들에서 사용하던 스캐너를 출하장 크래들에 다시 짝지으면 출하장 설정으로 바로 바뀝니다.
새 배터리를 켜는 방법과 충전 시간
새 배터리는 꺼진 상태로 출고됩니다. 손잡이의 배터리 문 잠금 레버를 반시계 방향으로 밀어 열고 둥근 쪽이 뒤로 가게 배터리를 넣은 뒤, 스캐너를 크래들에 한 번 꽂아야 배터리가 켜집니다.
완전히 빈 배터리는 외부 전원을 연결한 크래들에서 최대 3시간, USB 전원만 받는 크래들에서 최대 10시간 걸립니다. 크래들 LED가 황색으로 깜빡이면 충전 중, 녹색으로 켜져 있으면 완료입니다. 충전은 0~40°C에서 되고 5~35°C가 가장 좋습니다.
교대 근무로 배터리를 바꿔 끼우는 현장은 예비 배터리 4개를 동시에 충전하는 SAC3600-4001CR 충전기를 사용합니다(완전 충전 최대 5시간). 오래 보관하거나 택배로 보낼 때는 스캐너를 손에 든 상태에서 "Battery Off" 바코드를 스캔해 배터리를 끄고, 트리거를 당기면 다시 켜집니다.
스캐너 분실을 막는 Virtual Tether
Virtual Tether를 켜면 스캐너가 블루투스 범위를 벗어나거나 정해진 시간 동안 크래들에 돌아오지 않을 때 스캐너와 크래들이 함께 알립니다. 스캐너 쪽 알림은 비퍼, LED, 조명, 진동 4가지를 각각 켜고 끌 수 있습니다.
팔레트 위에 스캐너를 두고 가는 일이 잦은 창고에 유용한 기능이고, 처음에는 꺼져 있습니다. 배터리 충전 횟수와 수명(State of Health)은 USB로 크래들을 연결한 123Scan에서 확인합니다.
