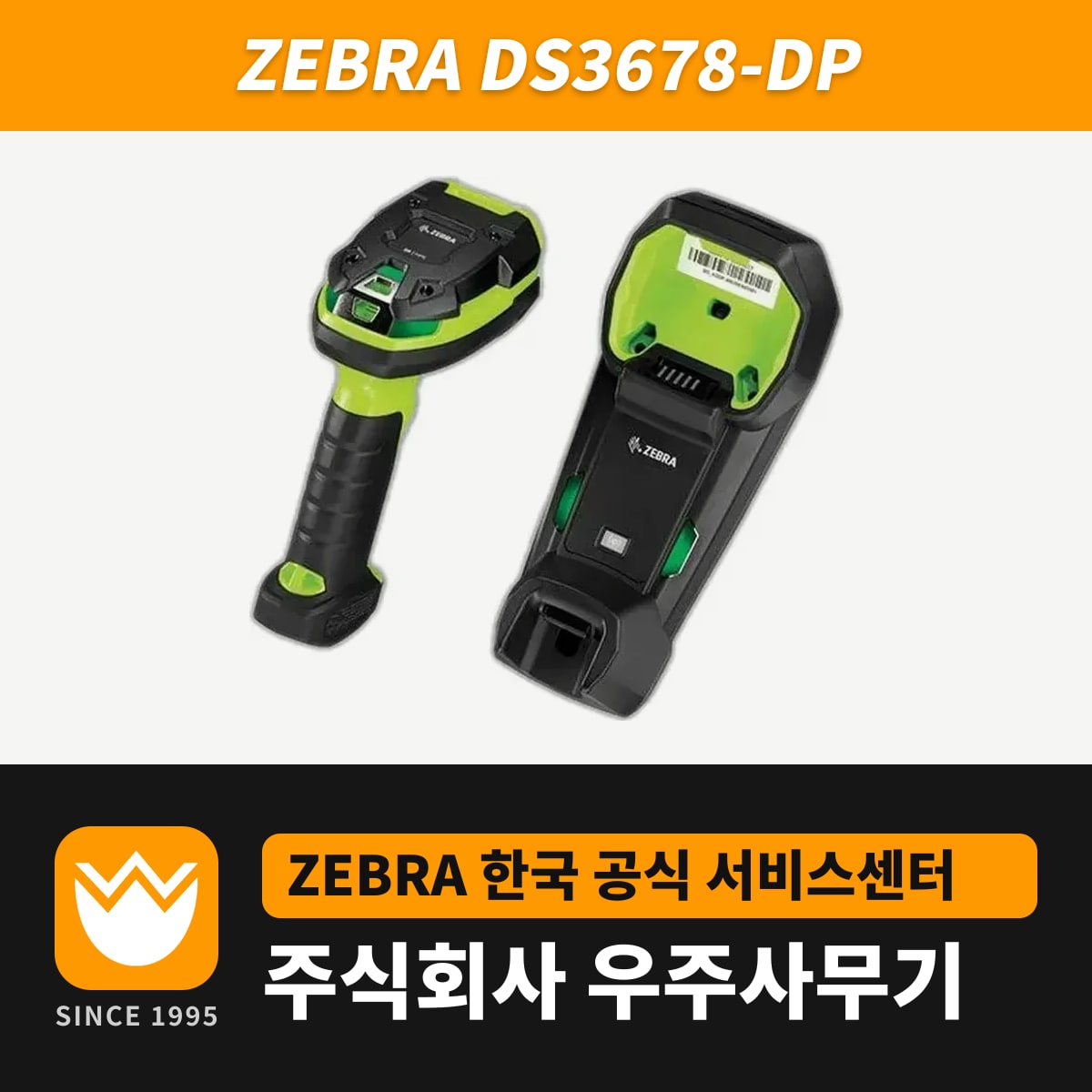

DS3678-DP는 부품에 직접 새긴 DPM 코드를 읽는 DS3600 계열 무선 스캐너입니다. 케이블 없이 부품이 있는 곳까지 들고 가서 도트 피닝·레이저 에칭·잉크 마킹·화학 에칭·잉크젯 몰드·주조·열 스프레이 7가지 방식의 코드를 읽습니다.
블루투스로 크래들과 개활지 최대 100m까지 떨어져 사용합니다.
DS3678-DP와 DPX의 조명 차이
| 항목 | DS3678-DP | DS3678-DPX |
|---|---|---|
| 직접 조명 | 웜 화이트 LED 2개 | 웜 화이트 LED 2개 |
| 확산(간접) 조명 | 634nm 적색 LED 링 | 없음 |
| 맞는 코드 | 크기·표면·대비·밀도와 관계없이 DPM 전반 | 무광 표면의 깨끗한 레이저 에칭 |
| 조준 | 655nm 레이저 점 | 655nm 레이저 |
| 무게 | 약 402g | 402g |
조명의 차이는 적색 LED 링과 내장 디퓨저입니다. 디퓨저가 만든 간접광은 번쩍이는 금속면의 코드를 잡고, 둥근 축이나 파이프처럼 곡면에 새긴 코드는 가장자리까지 빛을 더 보내 이미지를 살립니다. 비스듬히 비추는 직접 조명은 연마면처럼 대비가 낮은 코드를 읽을 때 사용합니다.
DPX도 도트 피닝을 비롯한 7가지 마킹을 읽지만, 맞춰 둔 대상은 무광 표면의 깨끗한 레이저 에칭입니다. 광택 금속이나 곡면에 새긴 코드가 섞인 라인이라면 확산 조명까지 갖춘 DP를 고릅니다. 한국·인도용 구성은 DS3678-DP2F003VZK이고, DPX(DS3678-DPXF003VZCN)는 중국 전용 구성입니다.
각인 코드의 대비와 판독 거리
DPM 코드는 인쇄 라벨보다 코드와 바탕의 밝기 차이가 작습니다.
코드가 읽히는 거리도 짧습니다. 인쇄한 10mil Data Matrix 기준으로 스캔 창에 닿은 상태부터 8.6cm까지라, 부품에 스캐너를 거의 붙이다시피 대고 스캔합니다. 도트 피닝 코드를 흰색 조명으로 스캔할 때 부품을 30° 기울이는 요령과 DPM 모드 1·2 설정은 DS3608-DP 페이지에서 다룹니다.
공정을 오가는 무선 DPM 작업
블루투스 연결을 유지하기 어려운 설비 사이를 돌 때는 배치 모드 가운데 "Cradle Contact" 방식을 선택합니다. "Enter Batch Mode" 바코드를 스캔한 뒤 읽은 코드는 스캐너에 모였다가, 스캐너를 크래들에 꽂는 순간 한꺼번에 전송됩니다. 전송 중에 스캐너를 빼면 다시 꽂을 때까지 멈춥니다.
지게차에 다는 FLB 크래들은 IP65 등급이라 먼지가 들어가지 않고, 충전 접점 수명은 25만 회 삽입입니다.
-20°C 하한과 낙하 조건
사용 온도는 -20~50°C로 유선 DS3608-DP(-30°C부터)보다 하한이 10°C 높습니다. 콘크리트 낙하 기준은 -20~50°C에서 2.4m, 상온에서 3m입니다.
각인 없이 인쇄 라벨만 다루는 공정은 13mil UPC를 61.0cm까지(DP는 14.7cm) 읽는 DS3678(SR) 쪽이 작업 거리가 넉넉합니다.
