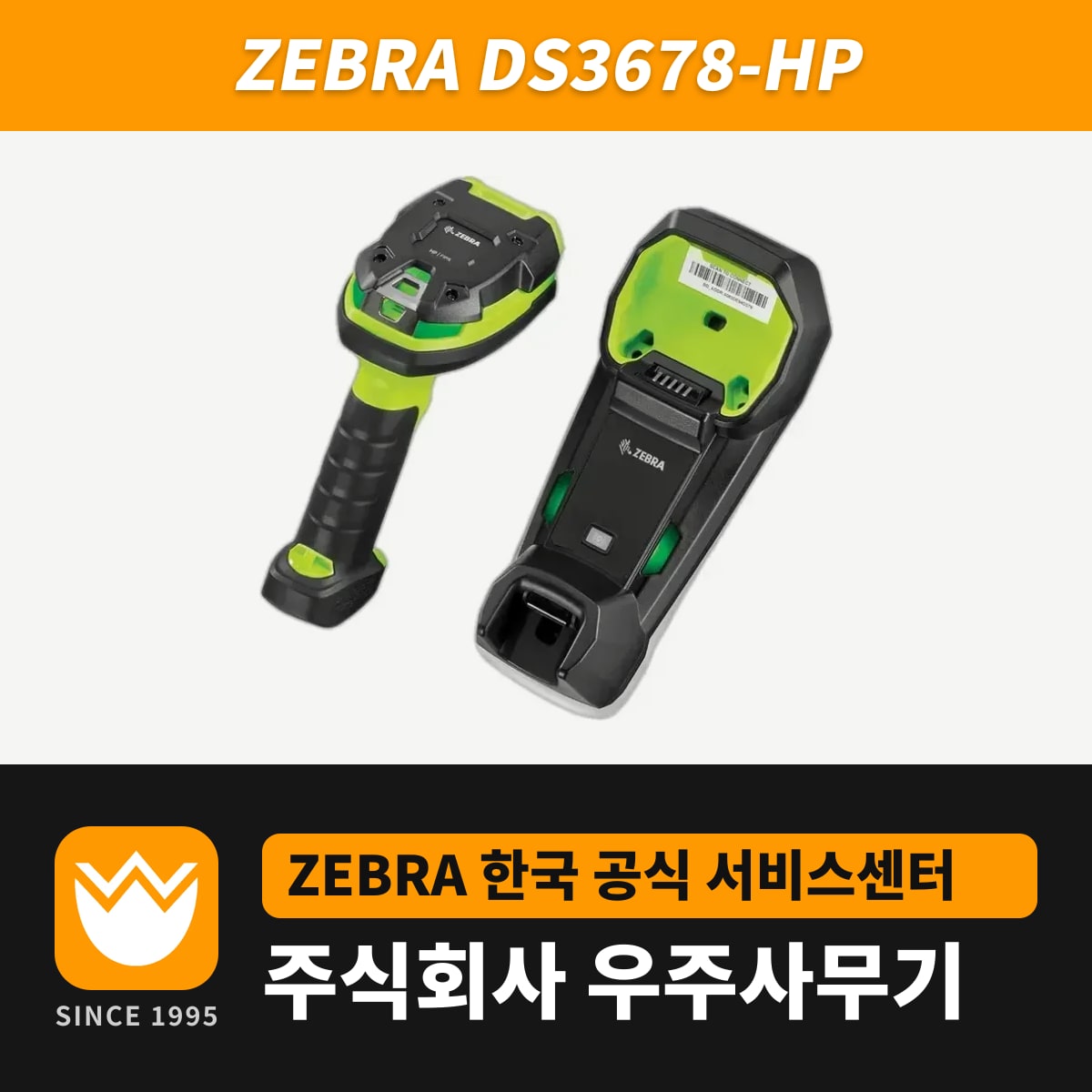

창고를 돌며 박스 라벨을 91.0cm(13mil UPC) 떨어져 읽고, 같은 스캐너로 서류 글자와 서명까지 받아야 할 때 선택하는 무선 모델이 DS3678-HP입니다. 배터리를 넣은 무게는 약 411g, 1번 충전으로 최대 100,000회 읽습니다.
판독 엔진은 유선 DS3608-HP와 같습니다.
키패드·디스플레이가 달린 DS3678-HP
DS3678-HP에는 몸체에 키패드와 디스플레이를 단 구성이 따로 있습니다. 한국·인도용 주문 코드는 키패드·디스플레이 구성이 DS3678-HP2F003VKK, 일반 구성이 DS3678-HP2F003VZK입니다.
키패드 구성이라도 서명 캡처 이미지와 IDC로 잘라 낸 문서는 스캐너 화면이 아니라 호스트 PC 쪽에 표시됩니다. 두 구성 모두 같은 HP 엔진(1,280 x 960)을 탑재합니다.
HP 엔진 판독 요점
20mil Code 39는 109cm까지 닿지만, 5mil Code 128과 10mil Data Matrix는 15.2cm보다 가까우면 읽지 않습니다. 부품에 스캔 창을 붙여 스캔하는 습관이 있는 작업자라면 처음에 이 점을 알려 둡니다. 코드별 판독 구간표와 OCR 글꼴 설정은 DS3608-HP 페이지에 있습니다.
STB3678·FLB3678 크래들 사양
| 항목 | STB3678(책상·벽) | FLB3678(지게차) |
|---|---|---|
| 무게 | 340g | 390g, 거치판 240g 별도 |
| 크기(폭 x 길이 x 높이) | 99.8 x 229.4 x 82.6mm | 109.4 x 276.9 x 107mm(거치판 포함) |
| 입력 전원 | 호스트 4.5~5.5V / 외부 전원 11.4~12.6V | |
| 완전 충전 모드 전류 | 5V BC1.2 1,200mA, 일반 USB 475mA, 12V 700mA | |
| 대기 전류(충전 안 함) | 5V 80mA, 12V 30mA | |
| 호스트 연결 | 키보드 웨지, RS-232, USB, IBM 468X/469X | |
일반 USB 포트는 충전 전류가 475mA로 BC1.2 포트(1,200mA)의 절반도 되지 않습니다. 그래서 USB 전원만 받는 크래들은 충전이 크게 늦어지고, 12V 외부 전원(완전 충전 모드 700mA)을 연결하면 이 제약이 없어집니다. 외부 전원이 꽂혀 있으면 크래들은 호스트 전원(4.5~5.5V)이 있어도 외부 전원을 사용합니다.
호스트 연결이 끊겼을 때 복구 순서
DS3678-HP는 읽는데 PC에 데이터가 들어오지 않으면 케이블과 어댑터부터 확인합니다. 그래도 안 되면 아래 6단계로 크래들과 호스트를 다시 잇습니다.
- STB3678·FLB3678 크래들에서 전원 어댑터를 뺍니다.
- 크래들에서 호스트 인터페이스 케이블을 뺍니다.
- 3초 기다립니다.
- 호스트 인터페이스 케이블을 다시 꽂습니다.
- 호스트가 외부 전원(11.4~12.6V)을 요구하는 구성이면 전원 어댑터를 다시 꽂습니다.
- 크래들의 페어링 바코드를 스캔해 스캐너를 다시 짝짓습니다.
호스트를 바꿀 때도 DC 전원을 먼저 빼고 호스트 케이블을 빼야 크래들이 새 호스트를 제대로 인식합니다.
2.4GHz 무선과 출력 조절
크래들 무선은 2.402~2.480GHz 대역에서 적응형 주파수 도약(AFH)으로 802.11 무선랜과 함께 쓰도록 만들어졌고, 개활지 기준 최대 100m까지 닿습니다. 스캐너와 크래들 사이 통신 범위는 무선 출력(높음·중간·낮음)으로 조절하고, Virtual Tether 분실 알림이 울리는 거리도 이 설정을 따릅니다.
OCR·문서 캡처가 필요 없는 무선 작업이라면 SR 엔진의 DS3678이 407g으로 조금 가볍고 크래들 연결 순서도 그 페이지에 정리돼 있습니다.
