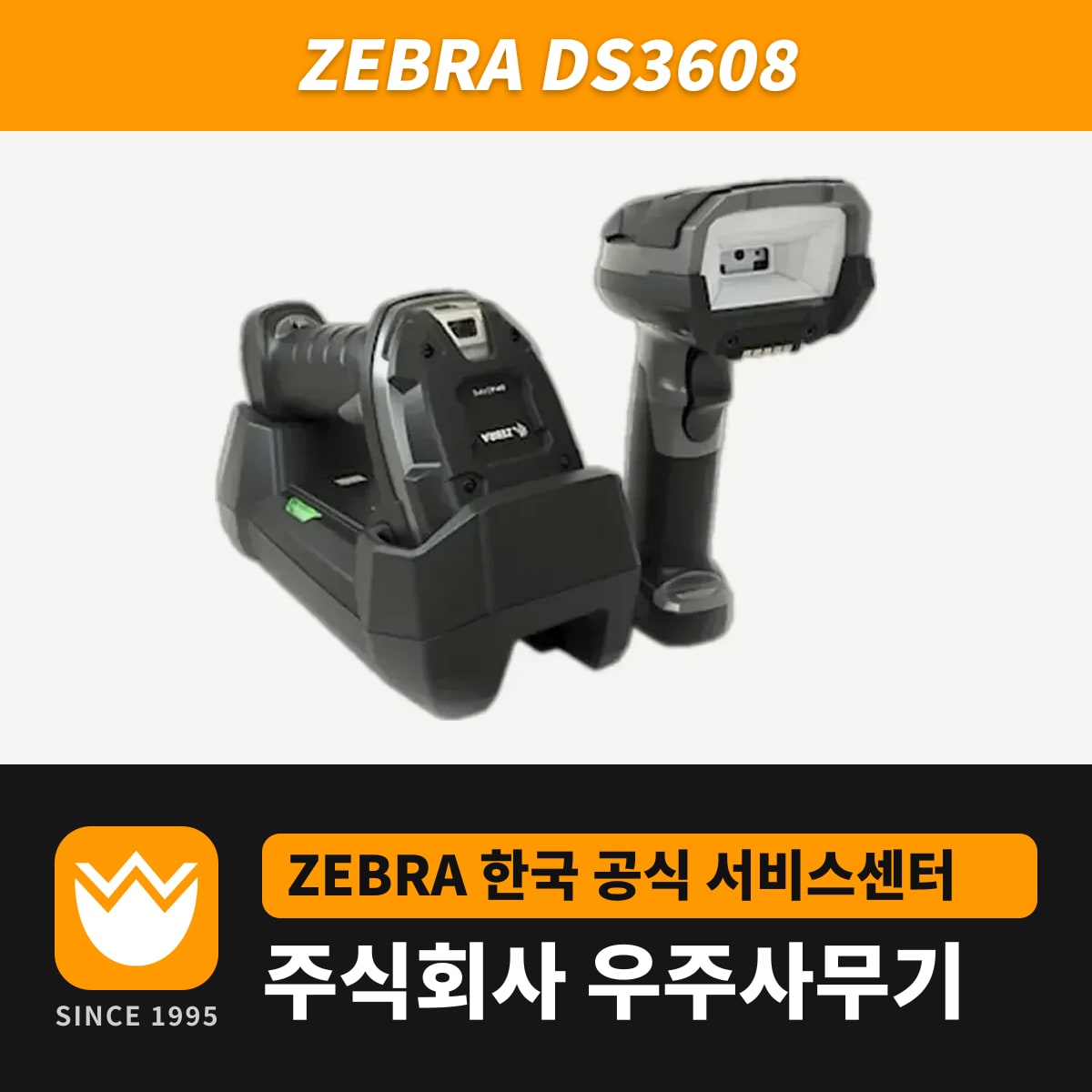

DS3608은 케이블로 PC·POS 단말에 연결하는 울트라 러기드 1D/2D 스캐너입니다. 기본 모델인 DS3608-SR은 -30°C에서 50°C까지 작동하고, 상온에서 콘크리트 3m 낙하를 반복해도 견디며, IP65와 IP68을 함께 받았습니다.
무선 DS3678과 같은 계열이지만 배터리가 없어 SR 기준 305g으로 100g 넘게 가볍고, 사용 온도 하한도 무선(-20°C)보다 10°C 낮습니다. 한 공정에 고정해 두고 하루 종일 스캔하는 생산 라인과 냉동 창고 출입구에 맞습니다.
DS3608-SR 표준 엔진 판독 거리
| 바코드 | 선 굵기 | 가까운 쪽 | 먼 쪽 |
|---|---|---|---|
| 100% UPC | 13mil | 0.8cm | 61.0cm |
| Code 39 | 20mil | 7.1cm | 71.0cm |
| Code 39 | 5mil | 1.2cm | 30.4cm |
| Code 128 | 5mil | 3.3cm | 17.0cm |
| PDF417 | 5mil | 4.8cm | 17.5cm |
| Data Matrix | 10mil | 3.6cm | 21.8cm |
| Data Matrix | 7.5mil | 4.8cm | 15.2cm |
SR은 주황색 LED 점으로 조준하고, 필요하면 660nm 적색 LED로 바코드를 비춥니다. 조준점은 가까이 대면 작아지고 멀어지면 커지는데, 5mil처럼 가는 코드는 가까이, 20mil 이상 굵은 박스 라벨은 떨어져서 스캔해야 스캐너가 잘 읽습니다.
트리거 한 번에 여러 바코드를 읽어 필요한 것만 정해진 순서로 보내는 MDF(최대 20개)와, GS1 라벨에서 유효기한·로트 번호를 나눠 받는 Label Parse+도 SR 엔진에서 지원합니다.
SR 외 DS3608 엔진 5종
같은 DS3608 몸체에 엔진만 바꾼 모델이 HD, HP, ER, DP, XR입니다. SR의 Code 39 최소 해상도는 4mil이고 나머지 5종은 3mil입니다. 시야각이 48° x 36.7°로 가장 넓은 HD는 가까운 고밀도 코드, ER(반사 라벨 100mil Code 128 최대 21.3m)과 XR(100mil Code 39 최대 32.6m, 주변광이 어두우면 짧아짐)은 랙 위 라벨, DP는 금속에 새긴 각인 코드용입니다. 고밀도와 원거리를 한 대로 읽어야 하면 DS3608-HP, 각인 코드는 DS3608-DP 페이지에 따로 정리했습니다.
주문 코드에서 하이픈 바로 뒤 두 글자가 엔진입니다. 표준 거리는 DS3608-SR00003VZWW처럼 SR이 붙고, 한국·인도용 구성은 DS3608-SR00003VZK처럼 VZK로 끝납니다.
케이블 잠금판과 5V 전원 조건
DS3608 케이블은 커넥터를 몸체 표면과 맞닿게 끝까지 넣은 뒤, PH1 드라이버로 금속 잠금판 나사를 풀고 잠금판을 밀어 다시 5.8kgf·cm(5.0lbf·in)로 조입니다. 케이블을 뺄 때는 같은 PH1 나사를 풀고 잠금판을 잠금 해제 위치로 민 다음 분리합니다.
이전 세대 LS35X8·DS35X8용 케이블은 맞지 않습니다. 9번 핀으로 전원을 받는 RS-232 케이블을 사용할 때는 호스트가 5V만 내보내는지 먼저 확인해야 하는데, 일부 차량용 컴퓨터는 12V를 내보내는 설정이 있기 때문입니다.
동작 전원은 5V ±10%, SR·HD·HP·DP·XR 기준 360mA이고 ER 엔진만 800mA입니다. 호스트 케이블로 전원이 들어오지 않는 장비에는 케이블의 전원 잭에 별매 전원 어댑터를 꽂습니다.
USB·RS-232·산업용 이더넷 연결
USB로 꽂으면 인터페이스를 자동 감지하고 키보드(HID) 입력으로 시작하며, 설정 바코드 1장으로 SNAPI, COM 포트 에뮬레이션, IBM SurePOS, USB CDC, USB CDC 기반 SSI로 바꿉니다. RS-232는 표준 외에 Wincor-Nixdorf, ICL, Fujitsu, Olivetti, Omron, CUTE 방식을 고릅니다.
공장 설비와 직접 연결하려면 제브라 Network Connect로 EtherNet/IP, Profinet, Modbus TCP, 표준 TCP/IP 네트워크에 붙습니다. 별도의 프로토콜 변환 장비는 두지 않습니다.
오일·DOT4 브레이크액이 묻는 라인의 청소
DS3608은 엔진오일, 자동변속기유(ATF), CVT 오일, 산업용 탈지제, 브레이크액(DOT4)에 닿아도 견디는지 시험을 거쳤습니다. 이런 액체가 자주 묻는 라인이라면 하루 1번 겉면을 닦는 것이 기본입니다.
- 부드러운 천에 70% 이소프로필 알코올을 적시거나, 미리 적셔 나온 물티슈형 세정 티슈를 사용합니다.
- 앞·뒤·옆·위·아래 5면과 트리거 틈(면봉 사용)을 닦되, 액체를 스캐너에 직접 뿌리지는 않습니다.
- 스캔 창은 안경 닦는 렌즈 티슈로 닦은 뒤 부드러운 마른 천으로 바로 물기를 걷어 얼룩을 막습니다.
아세톤, 암모니아 용액, 표백제, 벤젠, 톨루엔 같은 용제는 몸체 플라스틱을 상하게 합니다. 승인 세정제는 70% 이소프로필 알코올과 물티슈형 세정 티슈 두 가지입니다.
냉동 창고와 물청소 현장
유선 DS3608은 -30~50°C에서 작동하고, 이 온도 범위 안에서 2.4m 콘크리트 낙하를 반복해도 견디도록 설계했습니다. 냉동실을 드나드는 작업에는 스캔 창 바깥의 결로를 줄이도록 히터가 들어간 스캐너 홀더(별매)를 함께 설치합니다.
IP65·IP68은 먼지가 들어가지 않고, 분사되는 물줄기를 맞거나 물에 완전히 잠겨도 견디는 등급입니다. 손으로 들지 않고 부품만 대어 읽으려면 DS3608 전용 별매 인텔리스탠드에 꽂으시면 됩니다.
지게차 위나 랙 사이에서 케이블이 방해된다면 같은 엔진 구성을 블루투스로 구성한 DS3678로 넘어갑니다. 단, 무선은 -20°C까지라 영하 30°C 냉동실은 유선만 해당합니다.
