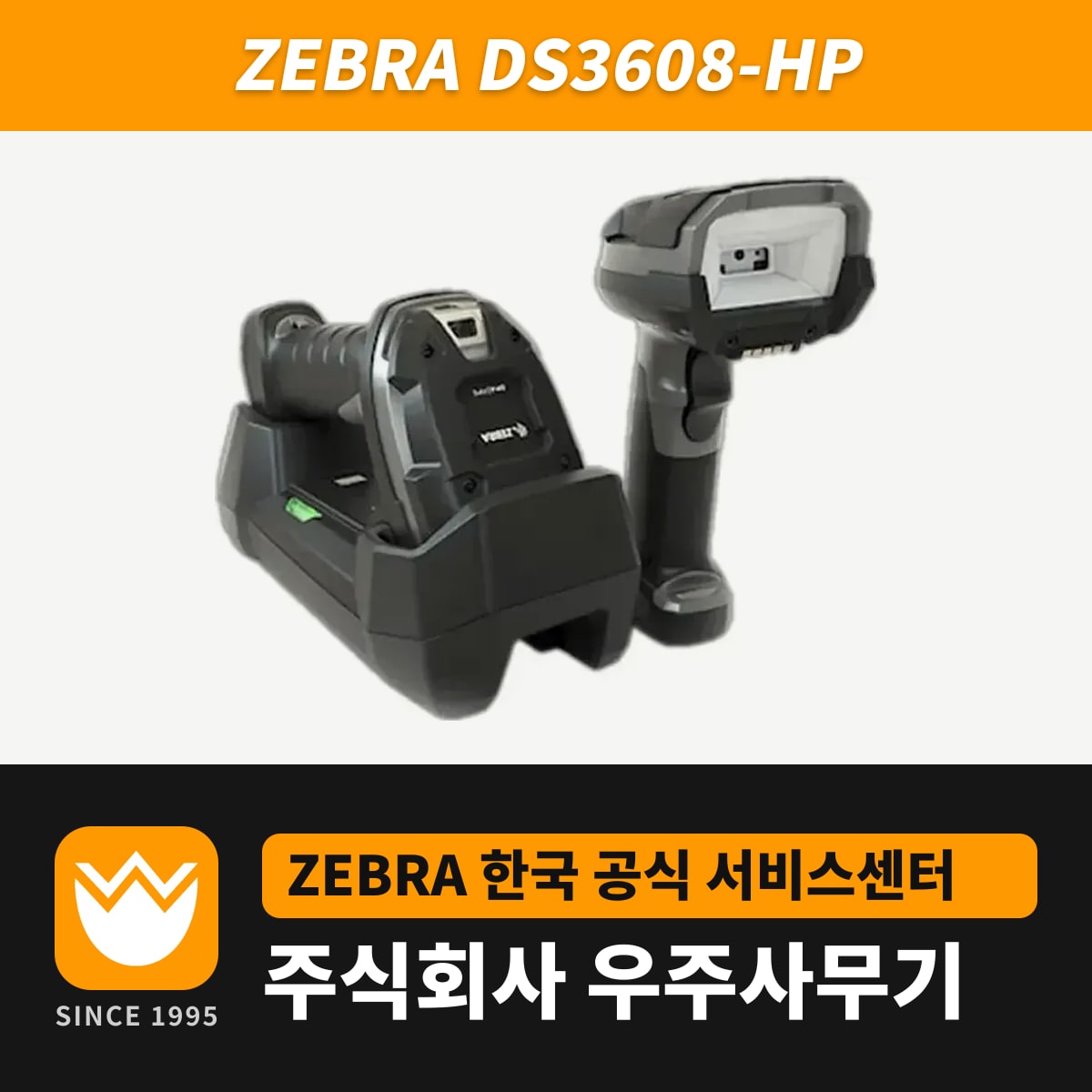

DS3608-HP는 DS3608 엔진 가운데 바코드 외에 글자(OCR), 문서 영역, 서명까지 이미지로 캡처하는 유일한 모델입니다. 13mil UPC는 91.0cm, 20mil Code 39는 109cm까지 읽어 표준 SR(61.0cm·71.0cm)보다 멀리 닿습니다.

작은 코드는 사정이 다릅니다. 5mil PDF417은 20.3~29.2cm, 7.5mil Data Matrix는 17.8~27.9cm 구간에서만 읽혀서, 스캔 창에 바짝 대면 오히려 읽히지 않습니다.

DS3608-HP 판독 구간

바코드선 굵기가까운 쪽먼 쪽
100% UPC13mil2.8cm91.0cm
Code 3920mil5.1cm109cm
Code 1285mil15.2cm35.5cm
PDF4175mil20.3cm29.2cm
Data Matrix7.5mil17.8cm27.9cm
Data Matrix10mil15.2cm38.1cm

표의 작은 코드 4줄(5mil Code 128·PDF417, 7.5·10mil Data Matrix)이 모두 읽히는 공통 구간은 21~27cm입니다. 스캔 창에 붙였을 때 읽히지 않는 것은 고장이 아니라는 점도 작업자에게 미리 알려 둡니다.

조준은 655nm 적색 레이저 십자 패턴입니다. 바코드 전체가 십자선이 만드는 사각형 안에 들어오게 맞추고, 방향은 상관없습니다.

SR·HD·HP 엔진 비교

항목SRHDHP
13mil UPC 최대 거리61.0cm55.8cm91.0cm
Code 39 최소 해상도4mil3mil3mil
Data Matrix 최소 해상도7.5mil6mil7.5mil
시야각42° x 28°48° x 36.7°31° x 23°
조준610nm LED 점655nm 레이저655nm 레이저
이미지 해상도1,280 x 8001,280 x 9601,280 x 960

3mil 코드를 손에 쥔 부품 가까이에서 읽는 일만 있다면 시야각이 넓은 HD가 편합니다. 같은 스캐너로 선반 박스 라벨을 90cm 가까이 떨어져서 읽고 서류 글자까지 받아야 할 때 HP를 고릅니다.

OCR 글자 판독

HP는 OCR-A, OCR-B, MICR E-13B(수표 하단 자기 문자), 미국 달러 지폐 일련번호 글꼴을 6~60포인트 크기로 읽습니다. 처음에는 모든 OCR 글꼴이 꺼져 있습니다.

OCR을 켜면 바코드 판독이 느려지고, 글꼴을 두 개 이상 켜면 OCR 속도와 정확도도 떨어집니다. 필요한 글꼴 하나만 켜고, 자릿수를 정한 템플릿과 문자 범위, 체크 디지트를 함께 설정합니다.

문서 캡처(IDC)와 서명 캡처

IDC(Intelligent Document Capture)는 서류 속 바코드를 기준점으로 삼아 주변의 정해진 사각형 영역을 이미지로 잘라 보내는 기능입니다. 기준 바코드는 Code 128, Code 39, Interleaved 2 of 5, Discrete 2 of 5, Codabar, PDF417, Data Matrix, EAN-128 가운데 서류에 인쇄된 것을 골라 켭니다.

운용 방식은 기준 바코드가 반드시 있어야 하는 Anchored·Linked와, 바코드 없이도 캡처하는 Free-Form으로 나뉩니다. 서명 캡처는 서명란을 CapCode라는 특수 패턴으로 둘러싼 양식에서 그 안쪽만 잘라 받습니다.

GS1 Digital Link 해석도 SR과 HP 두 엔진에서만 지원합니다.

케이블 전원 360mA와 309g 몸체

무게는 케이블을 뺀 상태로 약 309g, 동작 전원은 5V ±10%에 360mA로 SR과 같습니다. 사용 온도 -30~50°C, 상온 3m 낙하, IP65·IP68도 DS3608 계열 공통입니다.

케이블 잠금판 설치와 청소 방법은 DS3608 공통이라 DS3608 페이지에 있습니다. HP 엔진을 배터리로 구동하는 모델은 DS3678-HP입니다.
