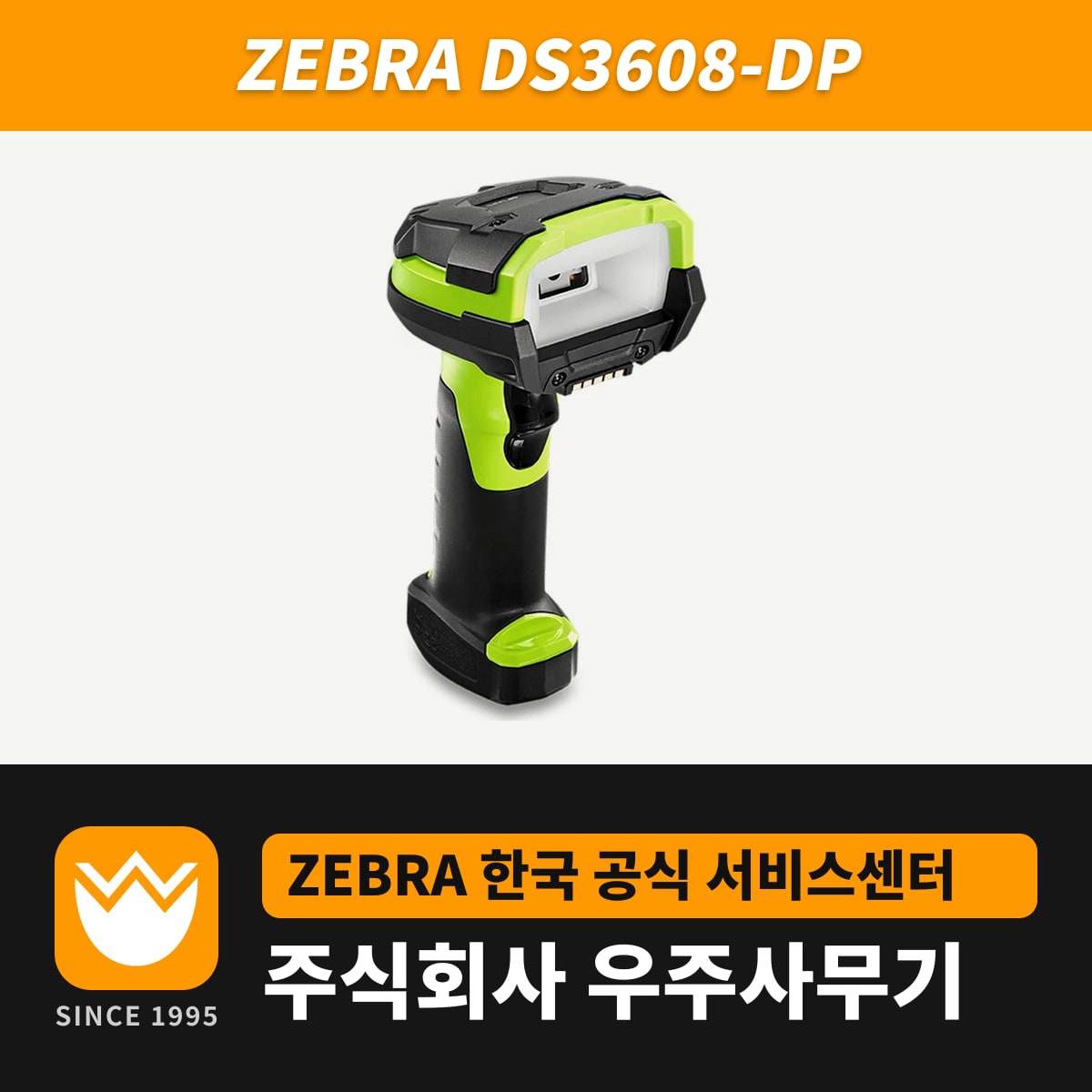

DS3608-DP는 부품 표면에 레이저로 새기거나 점을 타각해 만든 DPM(Direct Part Mark) 코드를 읽는 유선 스캐너입니다. 흰색 직접 조명과 634nm 적색 간접 조명을 모두 갖췄고, 최소 해상도가 PDF417·Data Matrix 모두 4mil입니다. 표준 SR 엔진은 PDF417 5mil, Data Matrix 7.5mil이 한계입니다.
대신 초점이 코앞에 맞춰져 있습니다. 10mil Data Matrix는 스캔 창에 닿은 상태부터 8.6cm까지, 13mil UPC도 14.7cm까지만 읽으므로, 부품을 손에 쥐고 스캐너를 가까이 대는 검사·조립 공정용입니다.
DS3608-DP 판독 거리와 측정 조건
| 바코드 | 선 굵기 | 가까운 쪽 | 먼 쪽 |
|---|---|---|---|
| Data Matrix | 5mil | 1.0cm | 6.3cm |
| Data Matrix | 10mil | 0cm | 8.6cm |
| QR | 5mil | 1.0cm | 6.3cm |
| QR | 10mil | 0cm | 8.6cm |
| Code 39 | 3mil | 0.5cm | 7.1cm |
| PDF417 | 5mil | 0.5cm | 7.1cm |
| PDF417 | 6.6mil | 0.5cm | 8.1cm |
| 100% UPC | 13mil | 2.5cm | 14.7cm |
이 수치는 DPM 모드를 끄고, 사진 인화지에 인쇄한 바코드를 30fc(약 320 lux) 조명 아래에서 잰 전형 거리입니다. 각인 코드를 읽는 거리는 이 표에 들어 있지 않으므로, 실제 부품을 대상으로 DPM 모드와 조명 설정을 바꿔 가며 거리를 정합니다.
DPM 모드 1과 2
DS3608-DP에는 DP 엔진에만 있는 DPM 모드 설정이 있고, 처음 설정은 모드 2입니다. 어느 모드를 켜든 Data Matrix 반전 자동 판별(밝은 바탕의 어두운 코드와 어두운 바탕의 밝은 코드 구분)이 함께 켜집니다.
- 모드 1은 전자부품이나 의료 기구처럼 매끈한 표면에 레이저로 새기거나 직접 인쇄한 작은 코드에 맞춥니다.
- 모드 2는 주조·가공 흔적이 남은 거칠고 결이 있는 산업 부품에 도트 피닝이나 레이저로 새긴 큰 코드에 맞춥니다.
코드의 크기와 표면 조합은 현장마다 다르기 때문에, 대상 부품으로 두 모드로 모두 스캔해 보고 스캐너가 더 잘 읽는 쪽으로 정합니다.
조명 3가지 설정과 부품 각도
DPM 조명 설정은 직접, 간접, 번갈아(처음 설정) 3가지입니다. 번갈아 모드는 흰색과 적색을 교대로 켜고, 가장 최근에 읽기에 성공한 조명부터 시작합니다.
- 도트 피닝으로 새긴 코드는 직접 조명(흰색)으로 고정하고, 부품을 30° 기울여 스캔합니다.
- 곡면·원통·거친 면·반사가 심한 면에 레이저로 새긴 코드는 간접 조명(적색)으로 고정합니다.
- 주조나 기계 가공 자국, 가공유가 번들거리는 부분 때문에 읽기 어려우면 "DPM Rough Shiny Surface" 설정(파라미터 1904)을 켭니다. 반짝임이 없는 일반 코드는 이 설정을 켜면 오히려 잘 읽히지 않으므로 해당 라인에서만 사용합니다.
설정 바코드와 123Scan 사용 시 주의
라인에 DS3608-DP를 여러 대 깔 때는 전원 공급형 USB 허브에 최대 10대를 꽂고 123Scan으로 같은 설정을 한 번에 내려받습니다. 종이에 인쇄한 큰 123Scan 설정 바코드는 초점이 가까운 DP 엔진이 읽기 어려워서, 유선 모델은 케이블 연결 상태의 전자 설정이 기본 경로입니다.
거치해 사용하는 프레젠테이션 모드에서는 한동안 움직임이 없으면 조명을 어둡게 낮췄다가, 부품이 들어오는 움직임을 감지하면 다시 밝힙니다.
DP 엔진만 낮은 정전기 내성
DS36X8 엔진 가운데 DP만 공기 방전 내성이 20kV로, 다른 엔진(25kV)보다 5kV 낮습니다. 접촉 방전은 10kV로 같습니다. 전자부품 조립처럼 정전기를 관리하는 라인에 DS3608-DP를 둔다면 이 차이를 설비 기준과 대조해 확인합니다. 배터리형 DS3678-DP도 같은 DP 엔진이라 20kV 조건이 그대로 적용됩니다.
