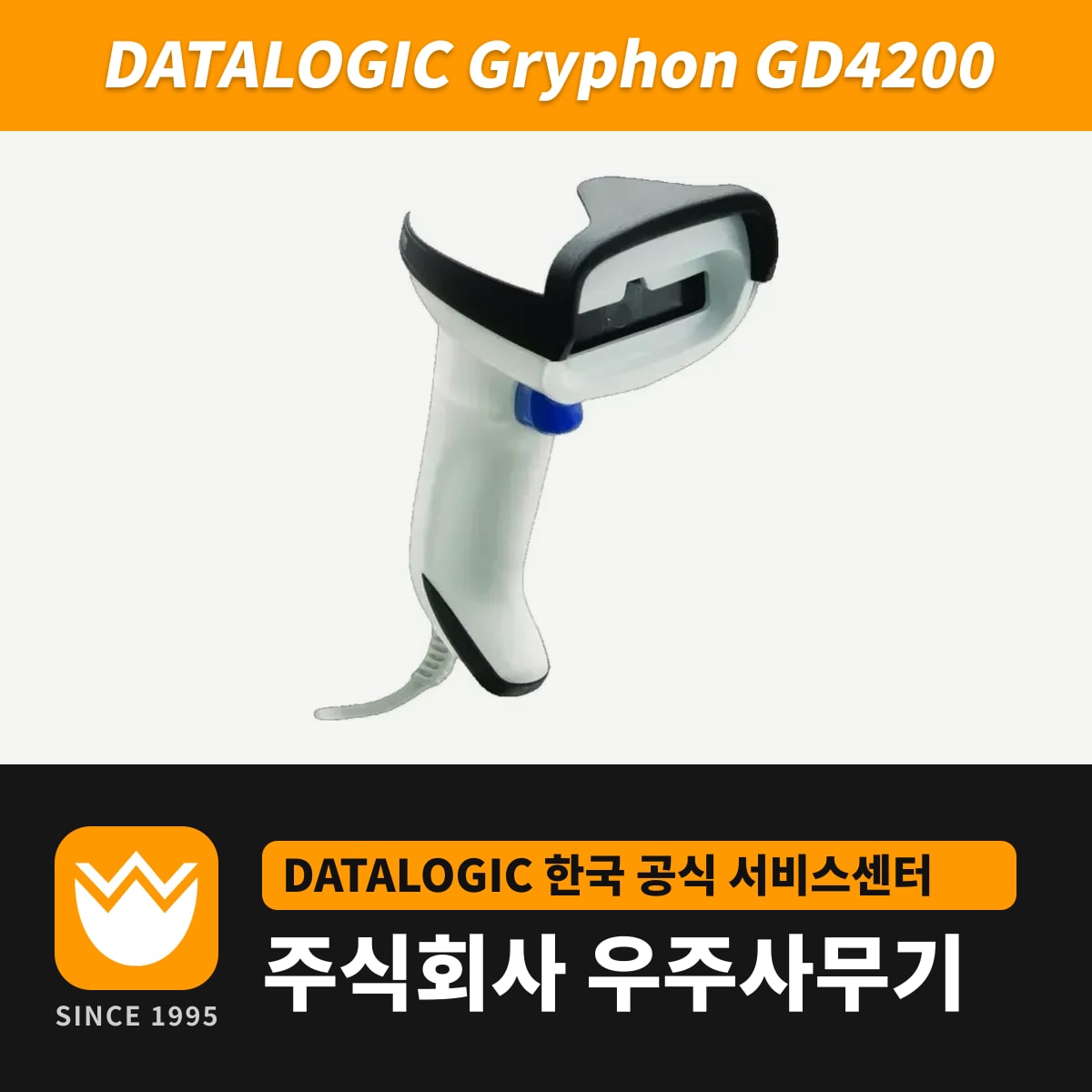

Gryphon I GD4200은 판독 사양이 같고 호스트 연결과 입력 전압만 다른 유선 모델 두 가지로 나옵니다. GD4220은 5VDC를 받아 USB로만 붙고, GD4290은 4.5~14VDC 입력에 RS-232까지 받아 시리얼 포트가 있는 POS 단말에도 연결됩니다. 두 모델 모두 CCD 리니어 이미저로 1D 코드만 읽으며, 판독 속도는 초당 최대 400회입니다.
GD4220·GD4290 연결과 전원 비교
| 항목 | GD4220 | GD4290 |
|---|---|---|
| 호스트 연결 | USB 타입 C·USB 전용 | USB 타입 C·USB·RS-232 멀티 인터페이스 |
| 입력 전압 | 5VDC ±5% | 4.5~14.0VDC |
| 동작 전류(일반) | 5V에서 350mA 미만 | 5V에서 350mA 미만, 12V에서 150mA 미만 |
| 대기 전류(일반) | 5V에서 60mA 미만 | 5V에서 60mA 미만, 12V에서 30mA 미만 |
GD4290을 시리얼로 연결할 때는 RS-232 STD(표준), RS-232 WN(윈코어닉스도르프), RS-232 OPOS 가운데 하나를 설정 바코드로 고릅니다. 인터페이스 선택 바코드는 한 장만 읽으면 적용되고, 그 앞에 ENTER/EXIT 바코드를 읽지 않습니다.
Motionix 동작과 스탠드 거치
GD4200 계열은 Motionix 모션 센서가 손에 든 움직임을 감지해 조준선을 켭니다. 스탠드에 꽂으면 스캐너가 거치를 알아채 핸즈프리 스캔 모드로 넘어갑니다.
출고 설정은 트리거를 당길 때마다 한 번 읽는 Trigger Single입니다. 설정 바코드로 Trigger Pulse Multiple, Trigger Hold Multiple, Flashing, Always ON, Stand Mode로 바꿉니다.
거치 액세서리는 기본 스탠드 STD-G041, 책상·벽 겸용 홀더 HLD-G041, 다용도 홀더 11-0360(검정)·11-0362(회색)입니다. 스탠드에 꽂은 전체 크기는 21 x 7.5 x 10.9cm입니다.
바코드 굵기별 판독 거리
| 코드 | 최소 선폭 | 판독 거리 |
|---|---|---|
| Code 39 | 5mil | 5~37cm |
| Code 39 | 7.5mil | 5~54cm |
| Code 39 | 10mil | 5~73.5cm |
| Code 39 | 20mil | 2.5~147cm |
| EAN/UPC | 13mil | 3.5~90cm |
표의 거리는 A등급 라벨을 20°C, 일반적인 주변 조명에서 10° 기울여 읽은 기준입니다. 같은 굵기라도 짧은 바코드는 더 먼 곳에서 읽히고, 가장 가는 선폭은 3mil(0.077mm)까지 읽습니다.
USB 전용 모델의 설정과 케이블 분리 방법은 GD4220 페이지에 있습니다. QR코드를 읽어야 하면 2D 이미저 GD4430이 맞습니다.
