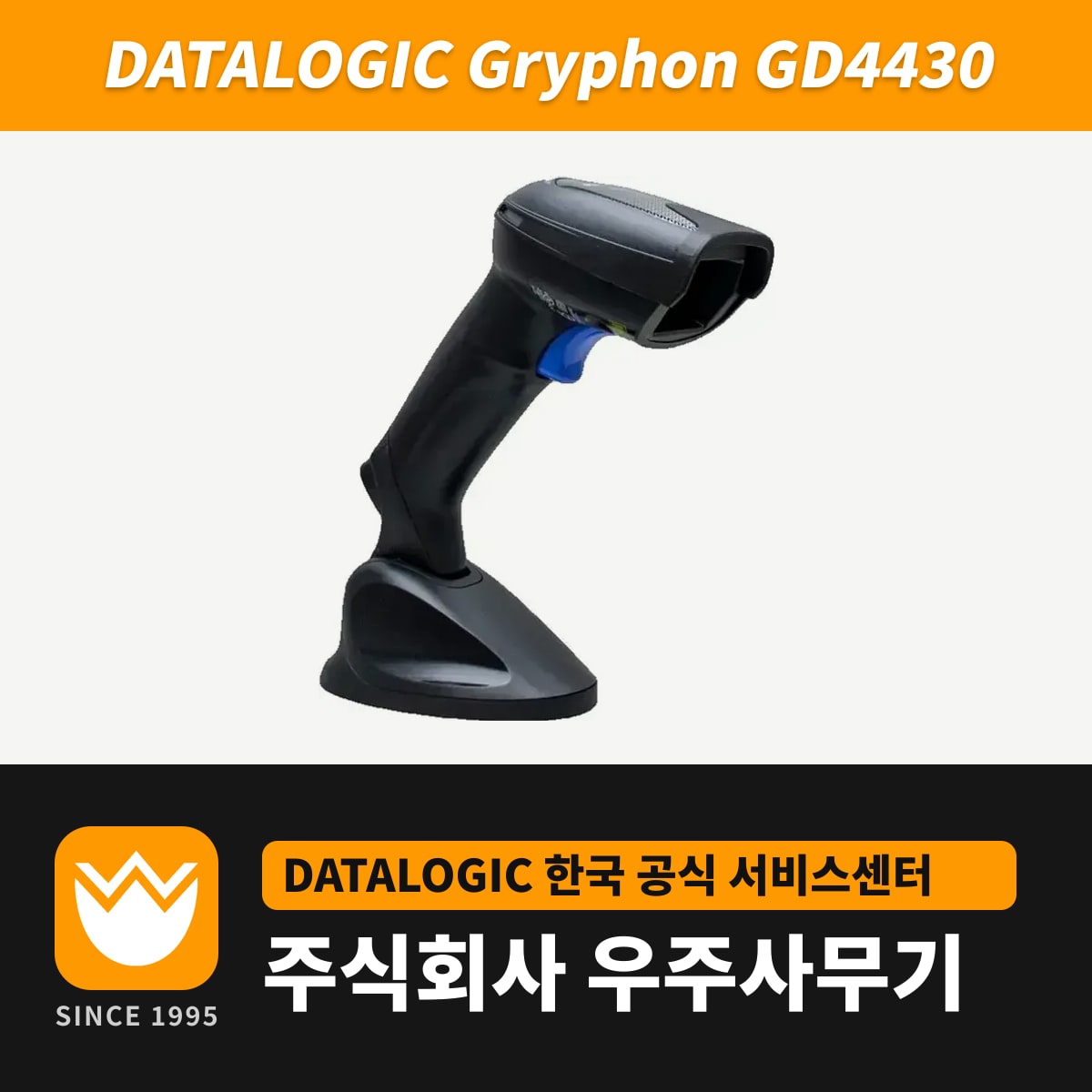

GD4430은 752 x 480 화소 2D 이미저로 1D·QR·데이터매트릭스·PDF417을 방향과 상관없이 읽는 데이터로직 유선 스캐너입니다. 조준은 가운데 십자가 있는 4점 패턴이라, 바코드 여러 개가 모여 있는 라벨에서도 읽을 코드 1개를 골라 겨눕니다. 같은 GD4400 계열에서 GD4430은 RS-232·USB·키보드 웨지·완드를 지원하는 범용 모델이고, 4.2~5.25VDC 입력을 받습니다.
SR·HD 모델별 판독 거리
| 코드 | SR(표준 거리) | HD(고밀도) |
|---|---|---|
| EAN-13 | 13mil 1.5~40cm | 13mil 1.1~17.2cm |
| Code 39 | 5mil 4.0~19cm | 3mil 2.4~9.1cm |
| QR코드 | 10mil 3.0~12.5cm | 6.7mil 2.1~4.2cm |
| 데이터매트릭스 | 10mil 2.0~16cm | 5mil 2.8~6.1cm |
| PDF417 | 10mil 0.5~22cm | 10mil 0~14.3cm |
A등급 라벨, 20°C, 라벨 기울기 10° 조건의 수치입니다. 13mil EAN-13 상품 바코드를 40cm 떨어져서도 읽는 쪽은 SR이고, 3mil Code 39나 5mil 데이터매트릭스처럼 작고 촘촘한 코드는 HD 모델이 읽습니다. 데이터매트릭스 최소 셀 크기는 SR 7mil, HD 5mil입니다.
GD4430과 IBM 46XX 연결 GD4410 비교
| 항목 | GD4430 | GD4410 |
|---|---|---|
| 인터페이스 | RS-232, USB, 키보드 웨지, 완드 | RS-232, USB, IBM 46XX |
| 입력 전압 | 4.2~5.25VDC | 4.0~14.0VDC |
| 동작 전류(일반) | 5VDC에서 160mA 미만 | 5VDC에서 170mA 미만 |
IBM 46XX 인터페이스로 물려야 하는 단말이면 GD4410을 고릅니다. GD4430은 호스트에 바로 꽂아 전원을 받고, 전원 잭이 달린 인터페이스 케이블을 연결하면 외부 어댑터로도 전원을 공급합니다.
Motionix와 스탠드 모드
Motionix 모션 센서는 스캐너가 움직이는 순간 4점 조준 패턴을 켭니다. 펌웨어 610001013부터는 스탠드 모드가 들어가, 거치 중에는 판독 뒤에도 정해 둔 시간 동안 조명을 켜 두고 손에 들어 움직이면 스탠드 모드에서 빠져나옵니다.
스탠드 모드 설정은 Disabled, Generic Stand, All-in-one and Base, Precise Stand 4가지입니다. 거치 중에 트리거를 당기면 스캐너가 트리거 방식 모드로 넘어갑니다. 받침대는 기본 스탠드 STD-G040, 스마트 스탠드 STD-AUTO-G040, 책상·벽 홀더 HLD-G040이 있습니다.
Pick Mode를 켜면 조준 패턴 중심에서 정한 거리 안에 들어온 바코드만 읽어 보냅니다. 출고 기본인 Trigger Single 모드에서만 동작하고, 다른 판독 모드로 바꾸면 Pick Mode는 자동으로 꺼집니다.
