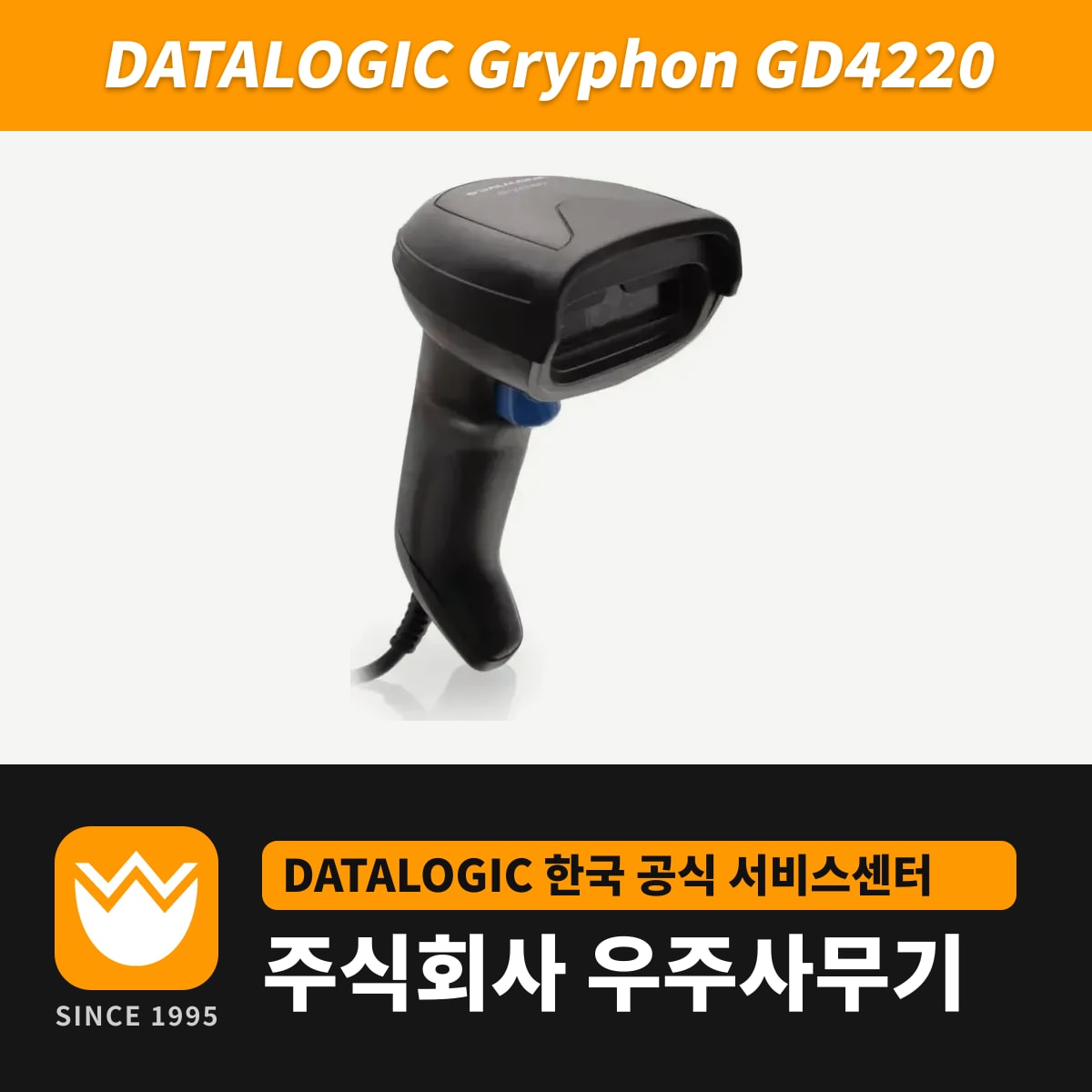

GD4220은 PC나 전원이 들어오는 USB 허브에서 5VDC를 받아 움직이는 USB 전용 1D 스캐너라, 따로 어댑터를 꽂지 않습니다. 케이블을 꽂으면 GD4220이 USB를 알아채 USB 키보드 방식으로 먼저 동작하고, 읽은 내용은 커서가 있는 입력칸에 키보드로 친 것처럼 들어갑니다. 시리얼 단말용 모델은 GD4290입니다.
GD4220 USB 동작 방식
| 방식 | 데이터가 들어가는 곳 |
|---|---|
| USB Keyboard(기본) | 표준 키 인코딩 키보드 입력 |
| USB Alternate Keyboard | 대체 키 인코딩 키보드 입력 |
| USB-COM-STD | RS-232 표준 방식을 흉내 내는 가상 COM 포트 |
COM 포트로 데이터를 받는 프로그램이면 USB-COM-STD 바코드 1장을 읽어 바꿉니다. 표에 없는 USB HID POS, 도시바 TEC용 USB, 키보드+COM 복합(USB Composite) 방식은 GD4200 제품 참조 가이드(PRG)의 설정 바코드로 고릅니다.
설정 바코드 읽는 순서
- 인터페이스를 먼저 맞춥니다. 공장 초기화 바코드는 현재 인터페이스 기준으로 기본 설정을 되돌리므로 순서가 바뀌면 안 됩니다.
- ENTER/EXIT 바코드를 1번 읽어 프로그래밍 모드로 들어갑니다.
- 바꿀 항목의 바코드를 읽은 뒤 ENTER/EXIT를 2번째로 읽으면 저장되고 평소 상태로 돌아옵니다.
판독 성공 때 바코드 위에 켜지는 녹색 점(Green Spot)은 출고 시 300ms 동안 켜집니다. 설정 바코드로 500ms, 800ms로 늘리거나 아예 끕니다.
케이블 분리와 재장착
GD4220 케이블은 손잡이 뒤쪽 분리 구멍 안의 걸쇠가 잡고 있습니다. 끝을 편 클립이나 곧은 새 스테이플 심 1개를 구멍에 넣어 걸쇠를 누른 채로 케이블을 당겨 뺍니다. 다시 꽂을 때는 커넥터 걸쇠를 분리 구멍과 같은 쪽에 맞춰 넣고, 딸깍 소리로 끝까지 들어갔는지 확인합니다.
LED와 비프음으로 보는 상태
전원이 들어오면 가장 높은 음과 음량으로 4번 울리고, USB 연결에서는 PC가 장치 인식을 마칠 때까지 위쪽 LED가 깜빡입니다. 스캐너가 비활성 상태면 LED가 0.1초 켜지고 0.9초 꺼지기를 반복합니다. ROM 오류는 LED가 0.2초 간격으로 깜빡이면서 0.2초짜리 오류음을 가장 큰 소리로 한 번 냅니다.
