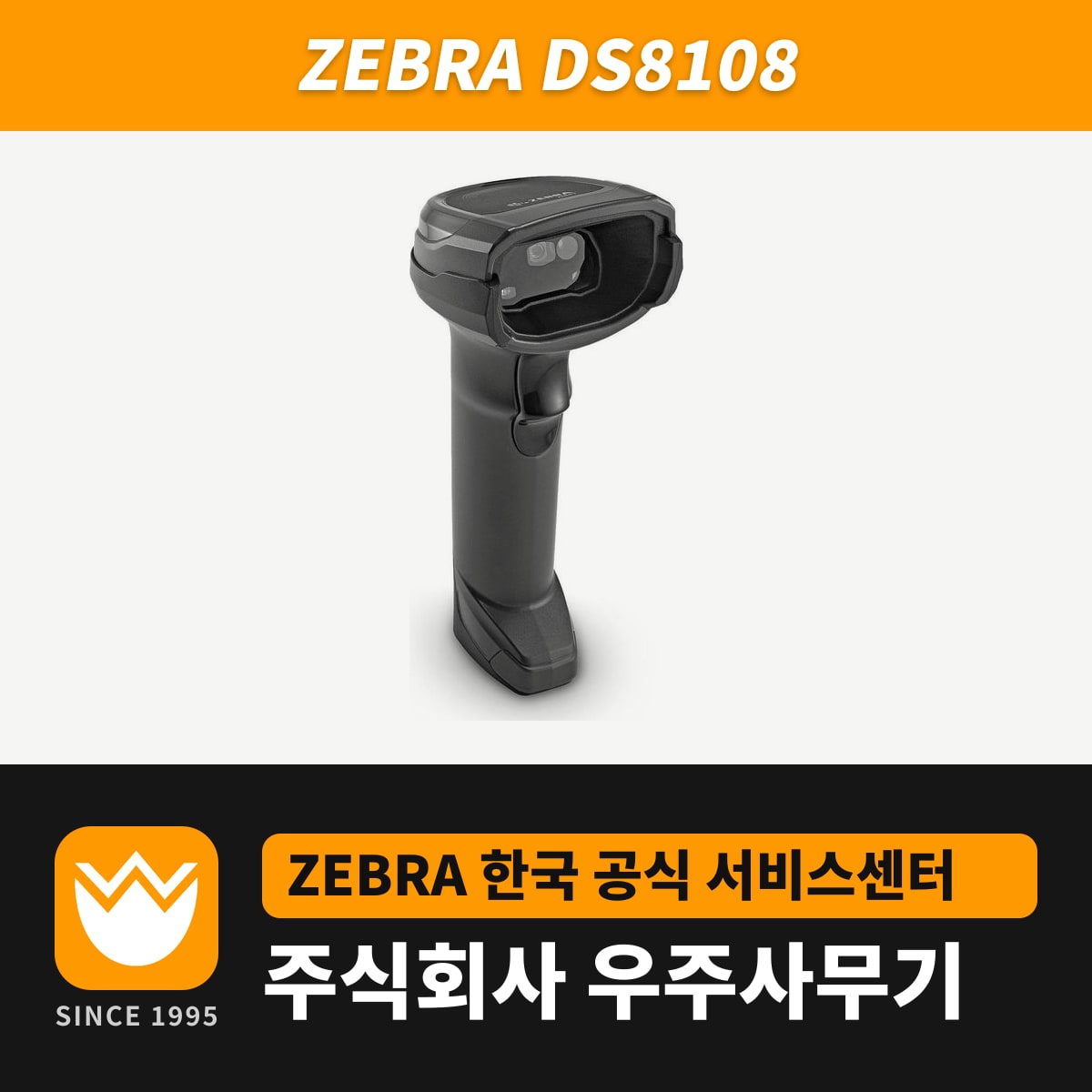

DS8108은 제브라 DS8100 계열의 유선 스캐너로, 1,280 x 960 센서와 가로 48°·세로 37° 시야로 계산대 바코드를 읽고 A4 문서를 109 PPI 이미지로 촬영합니다. 표준 거리(SR) 구성은 100% UPC(13mil)를 61.0cm까지 읽습니다.
종이 문서를 이미지로 남겨야 하는 창구라면 문서 캡처 스탠드를 함께 사용합니다. 스캐너만으로 계산대 업무를 한다면 핸즈프리용 구즈넥 인텔리스탠드가 따로 필요합니다.
SR 구성의 코드별 판독 구간
| 바코드 | 밀도 | 가까운 쪽 | 먼 쪽 |
|---|---|---|---|
| Code 39 | 3mil | 5.6cm | 12.7cm |
| Code 39 | 20mil | 0cm | 93.5cm |
| Code 128 | 3mil | 6.6cm | 11.4cm |
| Code 128 | 5mil | 4.1cm | 21.3cm |
| Code 128 | 15mil | 0cm | 68.8cm |
| PDF417 | 5mil | 5.8cm | 16.3cm |
| PDF417 | 6.7mil | 4.6cm | 21.6cm |
| UPC(100%) | 13mil | 0cm | 61.0cm |
| Data Matrix | 7.5mil | 5.3cm | 17.5cm |
| Data Matrix | 10mil | 2.8cm | 25.1cm |
| QR | 20mil | 0.3cm | 44.7cm |
3mil 코드는 판독 구간이 5.6~6.6cm 떨어진 곳에서 시작해 스캔 창에 바짝 붙이면 오히려 안 읽힙니다. 3mil Code 39는 5.6~12.7cm, 3mil Code 128은 6.6~11.4cm 사이에 라벨이 오게 대고 스캔합니다.
문서 캡처 스탠드 조립 순서
DS8108-SR·DL용 문서 캡처 스탠드는 문서 캡처 받침과 컵·목이 달린 스탠드 받침이 한 세트로 오고, A4와 레터(8½ x 11인치) 용지까지 촬영합니다. 주문 품번은 액세서리 가이드 기준 STND-DC1081C-04입니다.
- 목 고정 나사를 반시계 방향으로 돌려 나사와 나사 핀을 뺍니다.
- 목을 받침에서 들어 180° 돌려 컵 고정 나사가 앞을 보게 합니다.
- 시야를 가장 넓히려면 목을 허용 높이 끝까지 올려 꽂고, 작은 문서를 더 선명하게 촬영할 때만 낮춥니다.
- 나사 핀 탭이 홈에 맞게 다시 끼운 뒤 목 고정 나사를 시계 방향으로 조입니다.
- 컵 도크의 컵 고정 나사를 빼고 컵을 홈이 맞물리게 끼운 뒤, 도크의 위치선이 컵의 위치선보다 홈 1칸 위에 오는지 보고 나사를 다시 조입니다.
- 조립한 스탠드를 문서 캡처 받침에 밀어 넣고 받침 팔을 빼낸 뒤 스캐너를 컵에 꽂습니다.
- 용지를 받침에 닿게 놓고 좌우 끝을 팔의 A4·레터 안내선에 맞춥니다.
스냅샷 모드로 문서 한 장 촬영하기
Snapshot Mode 설정 바코드를 스캔하면 녹색 LED가 1초 간격으로 깜빡이며 촬영 대기로 바뀝니다. 조준 패턴이 촬영할 영역을 비추고, 트리거를 누르면 2초 안쪽으로 밝기를 맞춘 뒤 신호음 1번과 함께 이미지를 호스트로 보냅니다.
출고 설정에서는 30초 안에 트리거를 누르지 않으면 바코드 판독 모드로 돌아가고, 이 시간은 Snapshot Mode Timeout 설정으로 바꿉니다. 출고 설정의 이미지 형식은 JPEG(품질 65)이고, 123Scan의 Data view 화면에서 촬영한 이미지를 PC에 저장해 결과를 바로 확인합니다.
구성 코드와 계산대 부가 기능
| 구성 코드 | 내용 |
|---|---|
| DS8108-SR00007ZZWW / SR00006ZZWW | 표준 거리, 트와일라잇 블랙 / 노바 화이트 |
| DS8108-SR00007ZZK | 표준 거리, 한국·인도 전용, 트와일라잇 블랙 |
| DS8108-SR00007ZCWW | 표준 거리 + 체크포인트 EAS 안테나 |
| DS8108-DL00007ZZWW | 표준 거리 + 미국 운전면허 파싱 |
| DS8108-HC4000BVZWW | 병원용, 헬스케어 화이트, 진동 |
DS8100 계열은 사람 눈에 보이지 않는 Digimarc 디지털 워터마크 코드도 읽습니다. ScanSpeed Analytics는 읽은 바코드마다 판독 성능 기록을 남겨, 계산을 늦추는 바코드를 골라냅니다.
