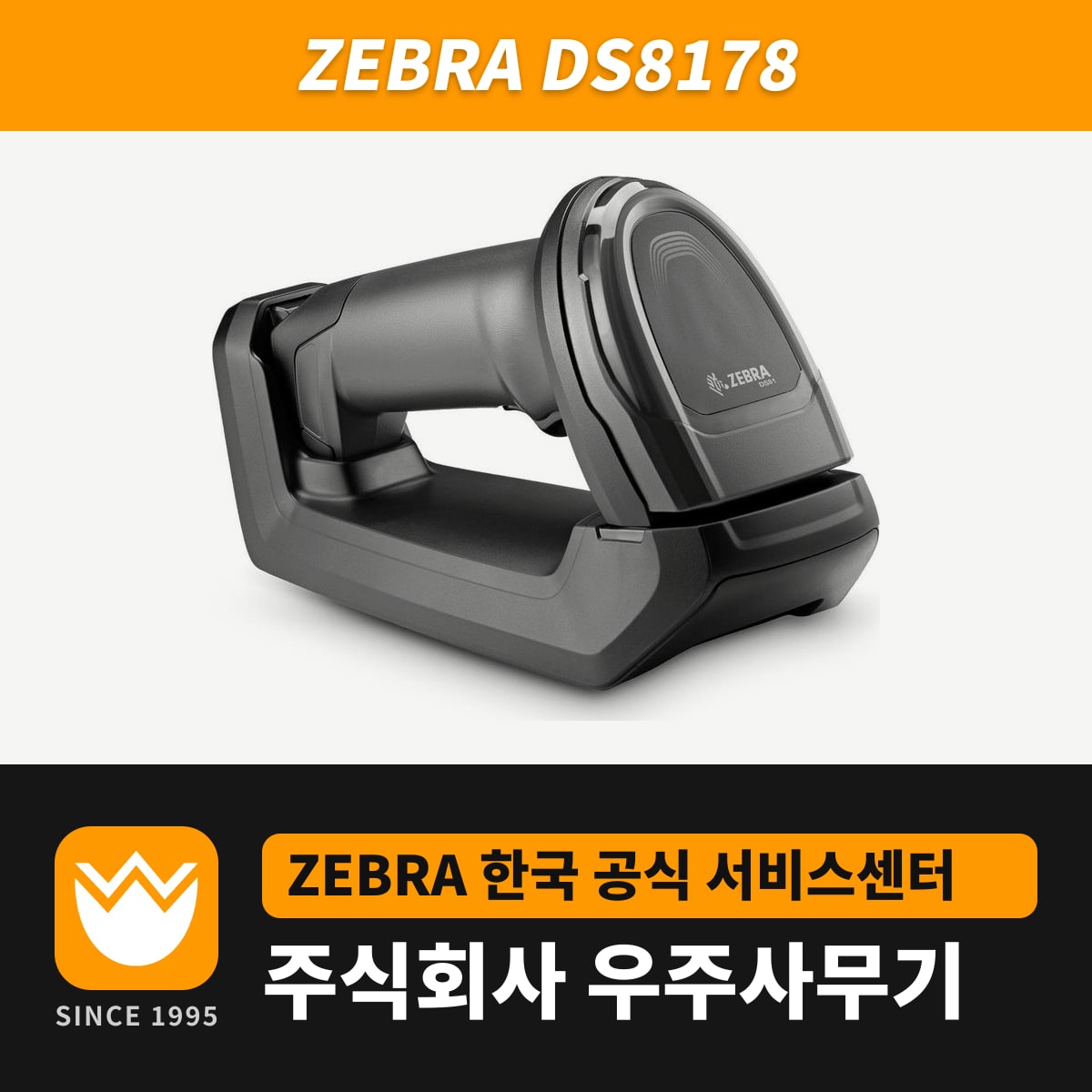

DS8178은 유선 DS8108과 같은 1,280 x 960 센서를 탑재한 블루투스 4.0 무선 스캐너입니다. 이 모델만의 차이는 전원으로, PowerPrecision+ 배터리와 PowerCap 커패시터 가운데 하나를 넣고 매장에서 언제든 바꿔 끼웁니다.
충전과 PC 연결에는 CR8178-SC(스탠다드)나 CR8178-PC(프레젠테이션) 크래들이 필요하며 스캐너와 별도로 주문합니다. SR 구성은 100% UPC를 61.0cm까지 읽습니다.
배터리와 PowerCap 비교
| 항목 | PowerPrecision+ 배터리 | PowerCap 커패시터 |
|---|---|---|
| 용량 | 2,500mAh | 440F |
| 완충 시 스캔 횟수(초당 1회) | 65,000회 | 2,000회 |
| 빈 상태에서 완충 | 크래들·전원별 2시간 15분~9시간 15분 | USB 30분 |
| 잔량 경고음 뒤 20%까지 충전 | USB 3시간 | USB 90초(이후 200회 스캔) |
| 스캐너 무게(SR·DL) | 232g | 215g |
| 수명 경고 LED | 있음 | 없음 |
Ready-to-Scan 기준을 출고 설정 20%에서 15%로 낮추면, PowerCap은 잔량 경고 뒤 USB로 35초만 충전해도 100회를 더 읽습니다. 사용하지 않을 때 늘 크래들에 돌려놓는 계산대라면 PowerCap, 매장 뒤 입고 작업처럼 크래들에서 오래 떨어져 사용하는 현장이라면 배터리가 맞습니다.
크래들과 전원에 따른 배터리 완충 시간
| 크래들 전원 | CR8178-SC(스탠다드) | CR8178-PC(프레젠테이션) |
|---|---|---|
| 일반 USB | 7시간 45분 | 9시간 15분 |
| BC1.2 USB | 3시간 | 3시간 15분 |
| 외부 5V | 4시간 30분 | 5시간 |
| 외부 12V | 2시간 15분 | 2시간 15분 |
일반 USB 포트에서는 프레젠테이션 크래들이 1시간 30분 더 걸리고, BC1.2에서는 15분 차이, 12V에서는 차이가 없습니다. 40°C가 넘는 곳에서는 충전이 멈추므로, 그 온도에서 프레젠테이션 크래들로 계속 스캔하면 배터리가 줄다가 바닥나는 순간 스캔도 멈춥니다. 충전과 프레젠테이션 스캔은 0~40°C, 가능하면 5~35°C에서 합니다.
배터리를 PowerCap으로 바꾸는 순서
- 스캐너 펌웨어가 CAACXS00-004-R00 이상인지 Report Software Version 바코드나 123Scan으로 확인합니다. PowerCap은 이 버전 이상에서만 동작합니다.
- 동전으로 배터리 덮개 손잡이를 반시계 방향 끝까지 돌리고 덮개를 들어 올립니다.
- 배터리를 꺼낸 뒤 5초 이상 기다렸다가 PowerCap을 딸깍 소리가 날 때까지 밀어 넣습니다.
- 손잡이가 열림 위치인지 보고 덮개를 밀어 끼운 뒤, 동전으로 손잡이를 다시 반시계 방향 끝까지 돌립니다.
- 처음 한 번은 스캐너를 크래들에 꽂아야 PowerCap이 켜집니다. PowerCap은 완충 상태로 출고되지만 이 과정 전에는 스캐너에 전원을 주지 않습니다.
잔량 LED로 보는 배터리 수명
스캐너의 잔량 LED 게이지는 크래들에 꽂혀 있는 동안 늘 켜져 있고, 분리한 뒤에는 4초간 켜졌다 꺼집니다. 손에 들고 사용하는 중에 확인하려면 트리거를 3초간 누르면 놓은 뒤 4초간 다시 보입니다.
| 잔량 LED | 뜻 |
|---|---|
| 녹색 / 황색 / 빨간색 | 잔량 51~100% / 21~50% / 0~20% |
| 녹색·빨간색 번갈아 | 배터리 수명 끝, 잔량 51~100% |
| 황색·빨간색 번갈아 | 배터리 수명 끝, 잔량 21~50% |
| 빨간색 깜빡임 | 배터리 수명 끝, 잔량 0~20% |
아래 3개 행의 수명 끝 패턴 가운데 하나가 보이면 교체 배터리로 바꿀 때입니다. 한국·인도용 교체 배터리는 BTRY-DS81EAB0E-00K이고, PowerCap에는 수명 경고 표시가 없습니다.
0%로 오래 방치해 과방전된 스캐너는 크래들에 꽂은 뒤 몇 분간 꺼진 것처럼 보이다가 잔량 LED가 빨간색으로 켜집니다. 크래들 전원에 따라 스캔이 다시 되는 3%까지 최대 20분이 걸립니다.
크래들 설정을 스캐너에 옮기는 AutoConfig
AutoConfig를 켜면 스캐너가 크래들과 짝을 짓는 순간 크래들에 저장된 설정이 스캐너로 넘어옵니다. 출고 시에는 꺼져 있고, 옮겨지는 항목은 바코드 종류 설정, ADF·MDF 규칙, 데이터 파싱 규칙, Picklist, Digimarc 등으로 정해져 있습니다.
설정이 넘어오는 3~5초 동안은 녹색 LED가 깜빡이며 스캔이 멈춥니다. 스캐너에 따로 저장해 둔 같은 항목 설정은 덮어써지고, 크래들 1대에 여러 대를 연결하는 멀티포인트 방식에서는 AutoConfig가 동작하지 않습니다.
크래들에 설정을 넣을 때는 123Scan, 설정 바코드, 제브라 스캐너 SDK 앱, SMS 가운데 하나를 사용하고, 설정 바코드로 입력할 때는 스캐너가 그 크래들과 짝지어진 상태여야 저장됩니다. 분실 경보(Virtual Tether)의 경보 조건과 시간 설정은 병원용 DS8178-HC 페이지에 있습니다.
