단종과 후속 모델 안내

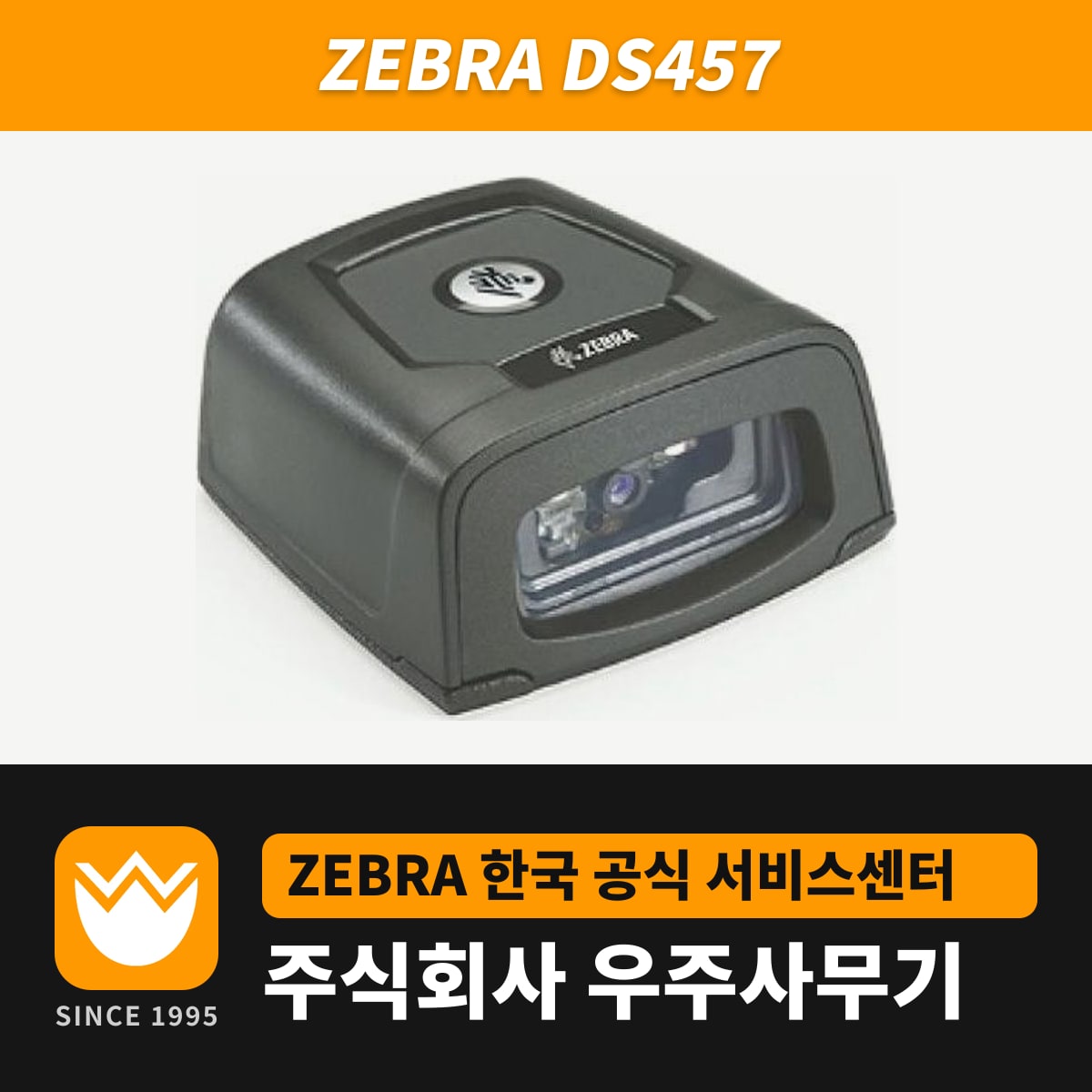

DS457은 2024년 12월 29일에 판매가 끝난 제브라 고정식 1D/2D 이미저입니다. 제브라 서비스·기술 지원은 2030년 2월 27일까지 유지되고, 제브라가 지정한 후속 모델은 DS55 시리즈입니다.
후속 계열인 DS5502는 1280 x 800 센서에 USB·RS232 연결을 지원합니다. DS457은 바닥 M3 나사 구멍 2개로, DS5502는 1/4-20 카메라 마운트로 고정합니다. 장착 방식이 다르므로 교체 전에 브래킷과 케이블을 함께 확인합니다.
SR·HD 구성별 판독 구간
DS457은 표준 거리 SR, 고밀도 HD, HD에 직접 각인(DPM) 판독을 더한 DP, SR에 운전면허 파싱을 더한 DL 네 구성입니다. 판독 구간은 SR·DL이 같고 HD·DP가 같습니다.
| 바코드 | SR·DL | HD·DP |
|---|---|---|
| Code 39 20mil | 4.6~41.9cm | 4.8~24.6cm |
| UPC 13mil | 3.8~38.9cm | 4.3~21.1cm |
| QR 10mil | 3.8~17.8cm | 2.8~11.7cm |
| Code 39 3mil | - | 3.0~12.2cm |
| Data Matrix 4mil | - | 4.1~7.6cm |
매장 상품 바코드나 쿠폰처럼 일반 크기의 코드는 SR이 더 멀리 스캔합니다. 전자 부품의 3~5mil 소형 코드는 HD를, 제품 표면에 레이저 각인·도트 피닝으로 새긴 코드는 DP를 선택합니다.
휴대폰 화면의 QR 쿠폰이나 모바일 탑승권을 자주 스캔하는 현장은 Mobile Phone/Display Mode 와 Traditional Presentation Mode 를 함께 설정합니다. Traditional 모드는 코드 1개를 분석하는 시간이 길어 백라이트가 어두워진 화면도 인식하지만 스와이프 속도가 느려지므로, 고객이 바코드를 창 앞에 잠시 대도록 안내합니다.
장착과 연결 시 확인 사항
바닥의 M3 x 0.5 나사 구멍은 유효 나사산 깊이가 3.5mm입니다. 나사는 3.5mm보다 깊이 들어가지 않는 길이로 고릅니다. 별매 구스넥 스탠드와 POS 스탠드, 기존 MS320X 브래킷 위에 올리는 변환 브래킷이 있습니다.
케이블은 9핀 D-sub 하나로 USB와 RS-232를 모두 연결합니다. USB는 호스트에서 전원을 받고, RS-232는 전원 공급 장치를 따로 연결합니다. 실제 RS-232 레벨이 필요한 장비에는 레벨 변환 케이블(25-62186-03R)을 사용합니다.
기본 트리거 설정은 프레젠테이션 모드입니다. 시야에 물체가 들어오면 바로 스캔하고, 저전력 상태(2.5mA)로 들어가지 않아 대기 전류는 160mA(전형)입니다.
설치 환경과 관리
동작 온도는 -20~50°C이고, 45°C를 넘으면 레이저 조준이 꺼집니다. 조준이 나오지 않으면 발열원 근처인지부터 확인하고, 다른 장비와 함께 넣을 때는 통풍 공간을 확보합니다.
제브라는 DS457 앞에 별도 창을 두는 구성을 권장하지 않습니다. 키오스크 외장에 창이 꼭 필요하면 광학 유리나 셀캐스트 아크릴(PMMA)을 사용하고, 폴리카보네이트는 피합니다. 창과 하우징은 젖은 천과 암모니아가 없는 세제로 닦습니다.
모델 번호가 DS457-XX20004ZZWW인 신형은 통합 가이드가 따로 있습니다. 구형은 72E-144361, 신형은 MN-003093 번호의 가이드에서 설정 바코드를 스캔합니다. 우주사무기는 제브라 한국 공식 서비스센터이고, DS457 A/S도 우주사무기에서 접수합니다.
