키오스크 안쪽에 고정하는 소형 스캐너

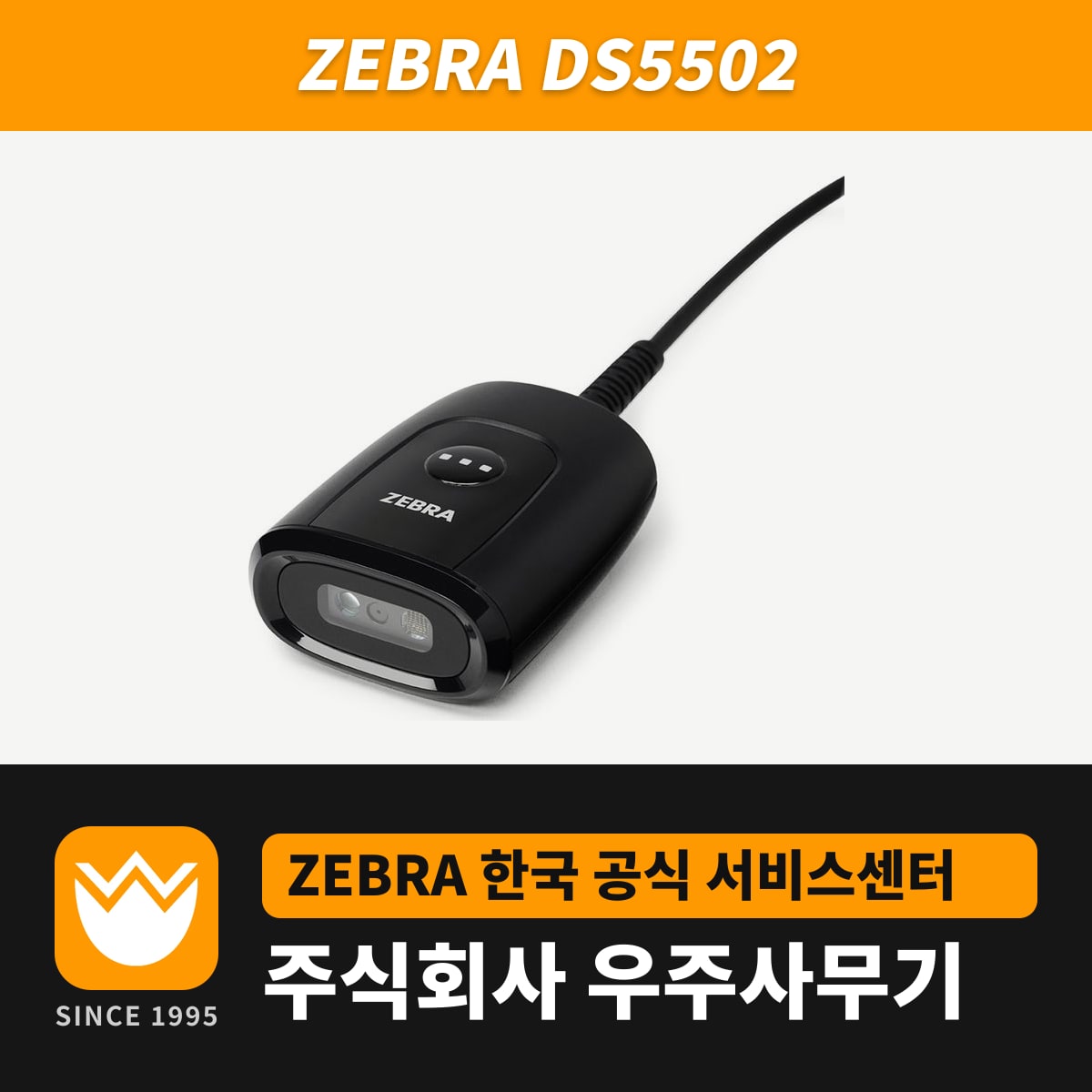

DS5502는 키오스크 본체나 픽업 보관함 안쪽에 고정하고 손을 대지 않고 바코드를 스캔하는 1D/2D 이미저입니다. 크기는 3.0 x 5.6 x 7.2cm, 무게는 65.2g입니다.
무인 계산대, 매장 픽업(BOPIS), 승차권·입장권 확인, 쿠폰·멤버십 바코드 스캔에 맞습니다. 이미지 센서는 1280 x 800 픽셀이고 휴대폰 화면의 QR 쿠폰도 스캔합니다. OCR-A·OCR-B·MICR 판독과 운전면허증·여권·수표 데이터 캡처 기능이 있으나, 국내 신분증 양식 적용 여부는 설치 전에 확인합니다.
트리거·프레젠테이션 모드별 판독 거리
| 코드 | 트리거 모드 | 프레젠테이션 모드 |
|---|---|---|
| Code 128 3mil | 7.1~14.0cm | 7.1~14.0cm |
| Code 128 5mil | 5.3~24.4cm | 5.3~21.6cm |
| Code 39 20mil | 4.1~91.2cm | 5.1~45.7cm |
| UPC 13mil(100%) | 4.1~62.7cm | 4.1~35.6cm |
| Data Matrix 10mil | 4.8~27.4cm | 4.8~24.1cm |
| QR 20mil | 2.3~43.9cm | 2.3~35.6cm |
13mil UPC의 가까운 쪽 한계는 두 모드 모두 4.1cm입니다. 먼 쪽 한계는 트리거 모드가 길어서, 20mil Code 39는 프레젠테이션 모드에서 45.7cm, 트리거 모드에서 91.2cm까지 읽습니다.
창에 바짝 붙인 코드는 읽지 못합니다. 3mil Code 128 라벨을 스캔할 보관함이라면 창 앞으로 최소 7.1cm 깊이를 확보합니다.
최소 입력 해상도는 Code 39·Code 128 3.0mil, Data Matrix·QR 5.0mil입니다. 인쇄 대비는 반사율 차이 15%까지 판독하고, 13mil UPC는 optimized mode에서 초당 최대 254cm로 지나가도 스캔합니다.
설치 위치와 연결 방식
본체 바닥의 1/4-20 카메라 마운트로 브래킷에 고정합니다. 시야각은 48° x 30°이고 roll 0~360°, skew·pitch ±60°까지 허용해 고객이 코드를 비스듬히 내밀어도 인식합니다.
PC와는 USB 또는 RS232로 연결하고, 입력 전압 4.75~5.25VDC는 호스트 전원과 외부 전원 공급 장치 중 하나로 공급합니다.
동작 온도는 -20~50°C, 습도는 5~95%(결로 없음)입니다. IP54 등급에 콘크리트 1.5m 반복 낙하 설계이고, 주변광은 0~107,600lux 범위에서 판독합니다.
설정 도구와 A/S
1대씩 설정할 때는 123Scan을 사용합니다. 매장 여러 곳에 흩어진 키오스크는 Scanner Management Service(SMS)로 원격 관리하고, 원격 진단(Remote Diagnostics)도 지원합니다.
우주사무기는 제브라 한국 공식 서비스센터이고, DS5502 A/S도 우주사무기에서 접수합니다.
