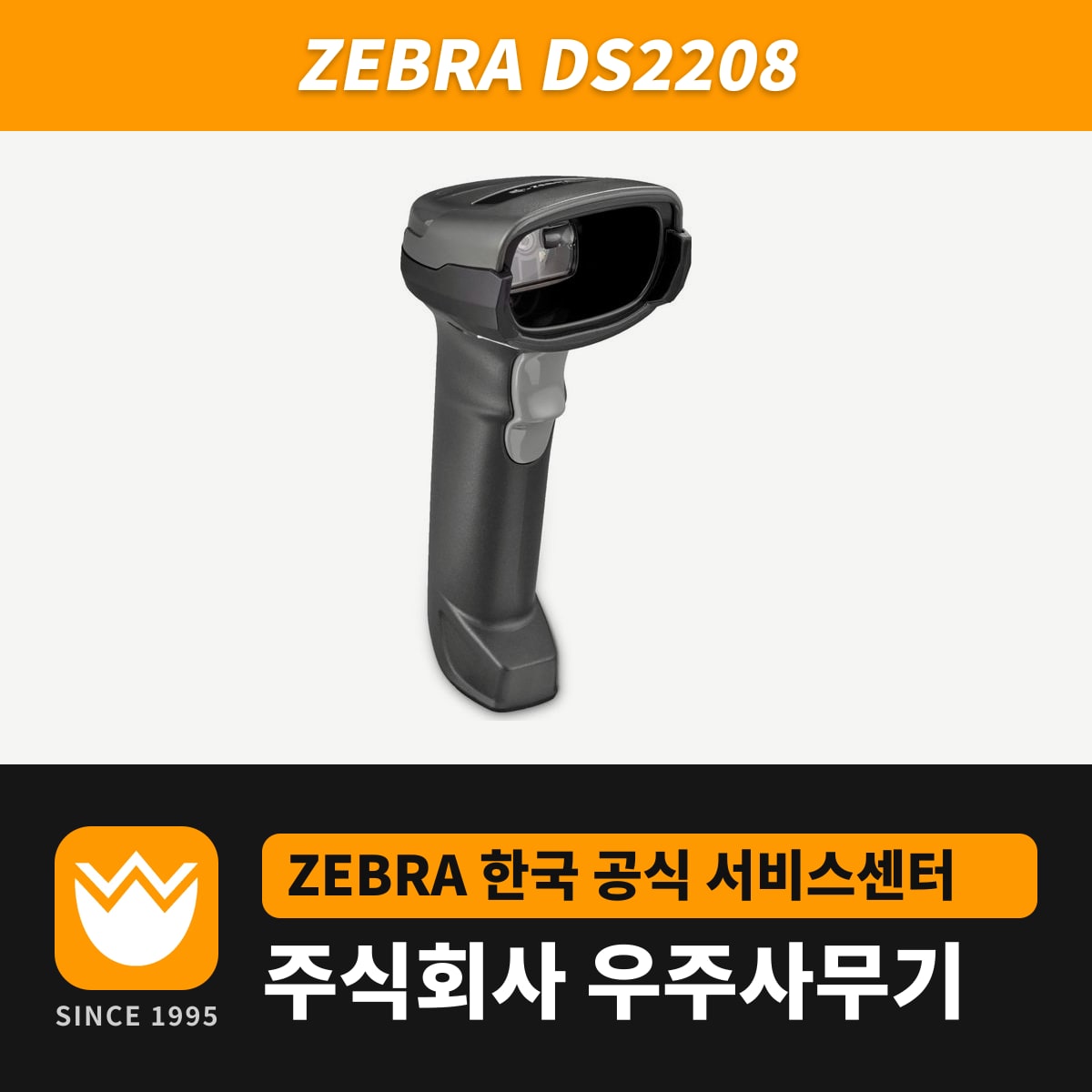

DS2208은 계산대에 케이블로 연결해 사용하는 1D/2D 스캐너입니다. 1D 스캐너로는 읽지 못하던 QR 코드, Data Matrix, 종이·전자 쿠폰과 멤버십 카드의 2D 바코드를 640 x 480 센서로 읽습니다.
제브라 LS2208을 사용하던 매장이라면 기존 비차폐 케이블을 그대로 꽂아 사용할 수 있습니다. 새로 주문하신다면, 특히 USB로 연결할 때는 정전기(ESD) 성능이 나은 차폐 케이블을 사용합니다.
DS2208 바코드 크기별 판독 거리
| 바코드 | 선 굵기 | 가까운 쪽 | 먼 쪽 |
|---|---|---|---|
| UPC(100%) | 13mil | 1.27cm | 36.8cm |
| QR | 20mil | 0cm | 27.9cm |
| Data Matrix | 10mil | 0.8cm | 15.7cm |
| PDF417 | 6.7mil | 2.0cm | 14.5cm |
| Code 39 | 5mil | 0.5cm | 15.2cm |
| Code 128 | 5mil | 1.5cm | 10.1cm |
상품 포장의 UPC·EAN은 36.8cm 안쪽이면 읽히고, 5mil처럼 가는 코드는 10~15cm 안으로 가까이 대야 합니다. 표의 6개 행은 인쇄 품질·대비·주변 조명에 따라 달라지는 전형 수치입니다.
조준선은 1D 스캐너처럼 가로 한 줄로 나옵니다. 바코드 방향을 맞추지 않아도 되고, 좌우·위아래로 65°까지 기울어진 바코드도 읽습니다.
구즈넥 인텔리스탠드 거치 시 핸즈프리 동작
별매 구즈넥 인텔리스탠드의 컵에 꽂으면 내장 센서가 거치 상태를 알아채고 핸즈프리(프레젠테이션) 모드로 바뀝니다. 설정 바코드를 1장도 스캔할 필요가 없고, 손에 들면 다시 트리거 방식으로 돌아옵니다.
거치 상태에서는 상품을 초당 76.2cm로 스캔 창 앞에 스쳐 지나가게 해도 13mil UPC를 읽습니다. 손에 들고 사용할 때 허용되는 움직임은 초당 13cm까지라, 물건을 빠르게 넘기는 계산대는 거치대를 함께 사용하는 편이 빠릅니다.
스탠드 바닥은 나무 나사(#10 규격) 2개나 양면테이프 3장으로 카운터에 고정합니다.
POS·PC 연결 4가지와 처음 설정
케이블을 꽂으면 스캐너가 USB, RS-232, 키보드 웨지, IBM 46XX(RS-485) 가운데 어느 쪽인지 스스로 감지합니다. USB는 키보드(HID) 입력, RS-232는 표준 RS-232, 키보드 웨지는 IBM AT 노트북 방식이 처음 설정입니다.
IBM 46XX 단말만 예외입니다. 인터페이스는 감지하지만 포트를 정하지 않으므로 핸드헬드 에뮬레이션(포트 9B), 비 IBM 에뮬레이션(포트 5B), 테이블탑 에뮬레이션(포트 17) 중 하나를 설정 바코드로 골라 줍니다.
읽은 숫자 뒤에 줄바꿈이 필요하면 빠른 시작 설명서 8쪽의 "Enter 키 추가" 바코드를, 칸 이동이 필요하면 같은 쪽의 "Tab 키" 바코드를 한 번 스캔합니다. 설정이 꼬였을 때는 같은 8쪽의 "초기 기본 설정" 바코드로 되돌립니다. 여러 항목을 한 번에 바꾸려면 제브라 무료 프로그램 123Scan에서 설정 바코드 1장을 만들어 스캔하면 됩니다.
신호음과 LED 2가지로 보는 스캐너 상태
읽는 순간 바코드 위의 조명이 깜빡이고, 짧은 고음이 1번 울립니다. 저음이 길게 4번 울리고 LED가 빨간색이면 스캐너는 읽었지만 PC로 보내지 못한 전송 오류라서, 케이블 연결과 호스트 설정 바코드부터 다시 확인합니다.
거치대에서는 대기 중에 LED가 녹색으로 켜져 있다가, 읽는 순간 잠깐 꺼집니다. 핸드헬드로 사용할 때는 반대로 대기 중에 꺼져 있고 읽으면 녹색이 켜집니다.
IP52 내구성과 사용 환경
콘크리트 바닥 1.5m 반복 낙하와 0.5m 텀블 250회를 견디도록 설계했고, 방진방수는 IP52입니다. 사용 온도는 0~50°C라 실내 매장·사무실용입니다. 물이 튀는 작업장이나 영하의 창고라면 IP65·IP68 등급의 DS3608이 맞습니다.
계산대를 벗어나 매장 뒤까지 들고 다니는 용도라면 같은 엔진에 배터리를 넣은 DS2278이 대안입니다. 레이저·이미저 등 형태별 차이는 바코드 스캐너 종류 글에 모아 두었습니다.
