300dpi로 인쇄해야 하는 작은 글자와 가는 막대

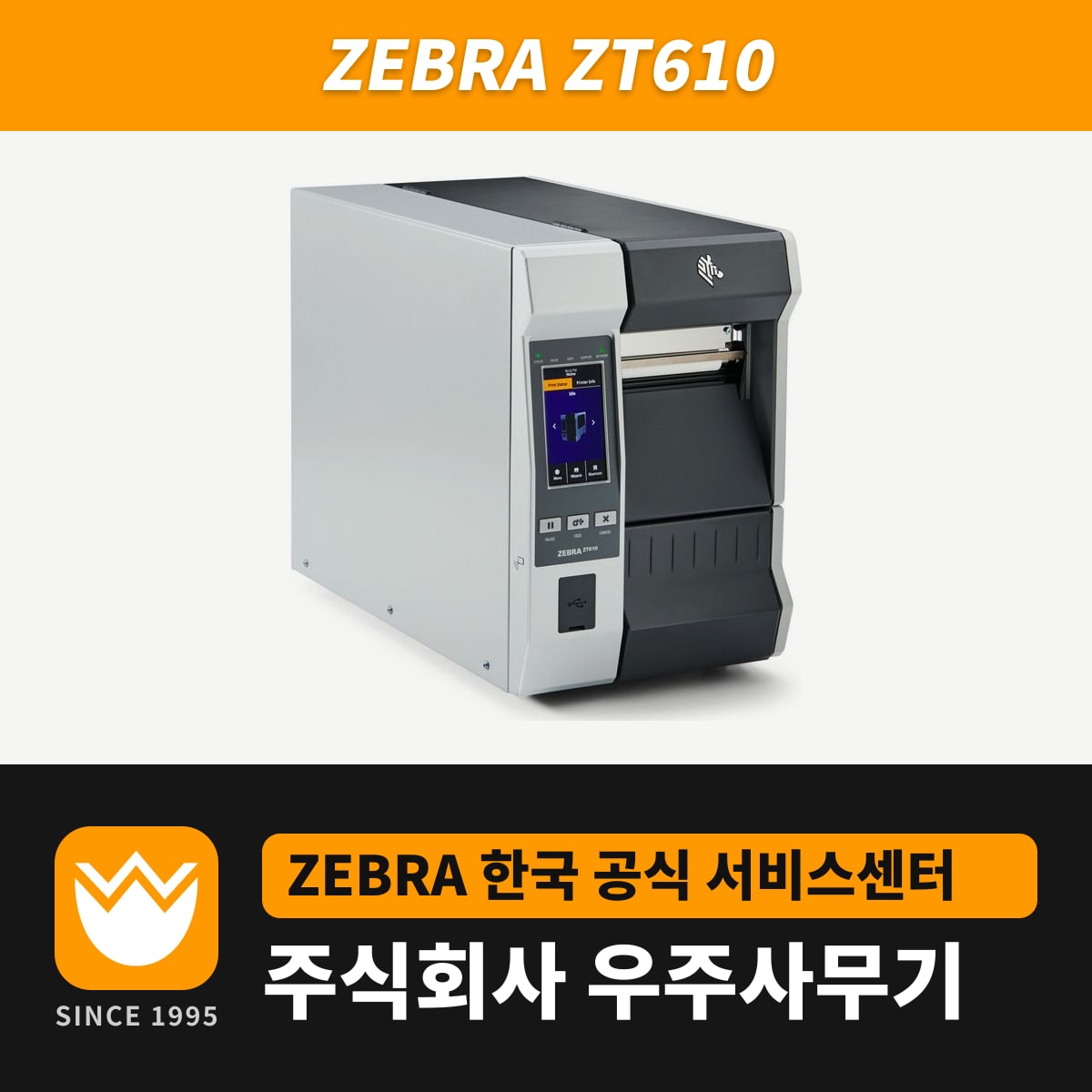

ZT610 300dpi는 1mm에 점 12개 밀도로 바코드 막대를 3.3mil까지 가늘게 인쇄하는 모델입니다. 로트 번호·유효기간을 높이 1mm 안쪽의 글자로 넣거나 작은 데이터매트릭스를 넣는 제품 라벨에 사용합니다.
속도는 초당 51~305mm(2~12ips)입니다. 같은 4인치급인 ZT411과 ZT510의 300dpi 모델이 최대 254mm/s이니, 해상도를 올린 상태로 라인 속도를 한 단계 더 끌어올리는 쪽이 ZT610입니다.
해상도별 가장 작은 글자와 막대
| ZT610 해상도 | 내장 글꼴 A 최소(높이×폭) | 막대(회전 안 함) | 막대(90° 회전) | 최대 속도 |
|---|---|---|---|---|
| 203dpi | 1.1 × 0.74mm | 4.9mil | 4.9mil | 356mm/s |
| 300dpi | 0.76 × 0.51mm | 3.3mil | 3.9mil | 305mm/s |
300dpi에서는 바코드를 90° 돌려 사다리 방향으로 인쇄하면 가장 가는 막대가 3.9mil로 굵어집니다. 3.3mil 막대가 꼭 필요한 바코드는 회전하지 않은 피켓 펜스 방향으로 배치합니다.
ZT411 300dpi와 나란히 본 수치
| 항목 | ZT610 300dpi | ZT411 300dpi |
|---|---|---|
| 최대 속도 | 305mm/s | 254mm/s |
| 최대 연속 인쇄 길이 | 2,540mm | 1,854mm |
| 최소 라벨 길이(절취) | 18mm | 12.7mm |
| 최소 라벨 길이(커터) | 38mm | 25.4mm |
| 본체 무게 | 22.7kg | 16kg |
길이 18mm보다 짧은 라벨을 절취 모드로 인쇄한다면 ZT411의 12.7mm 기준이 맞습니다. 반대로 연속지에 1,854mm보다 길게 이어 인쇄하는 작업은 두 모델 중 ZT610만 됩니다.
라벨 레이아웃을 잡을 때 필요한 기준
도트 하나의 공칭 크기는 폭 0.084 × 길이 0.099mm이고, 첫 도트는 용지 안쪽 끝에서 2.1mm(±1.25mm) 떨어진 곳에서 시작합니다. 203dpi 모델(3.5mm)보다 용지 끝에 1.4mm 더 가까이서 인쇄가 시작되므로, 203dpi에서 사용하던 양식은 왼쪽 여백부터 다시 맞춥니다.
갭 라벨의 최대 길이는 991mm이고, 최소 라벨 길이는 되감기 6mm·필 13mm입니다.
300dpi 모델의 RFID 옵션
UHF RFID 인코더(EPC Gen2 V2.1, ISO/IEC 18000-63)는 300dpi 모델에도 현장에서 추가합니다. ZT610에서 RFID가 빠지는 구성은 600dpi 마이크로 라벨 모델 하나이고, 태그 보정과 출력 설정은 ZT610R 페이지에 정리했습니다.
드라이버와 매뉴얼은 ZT610 드라이버 다운로드 페이지에서 받습니다.
