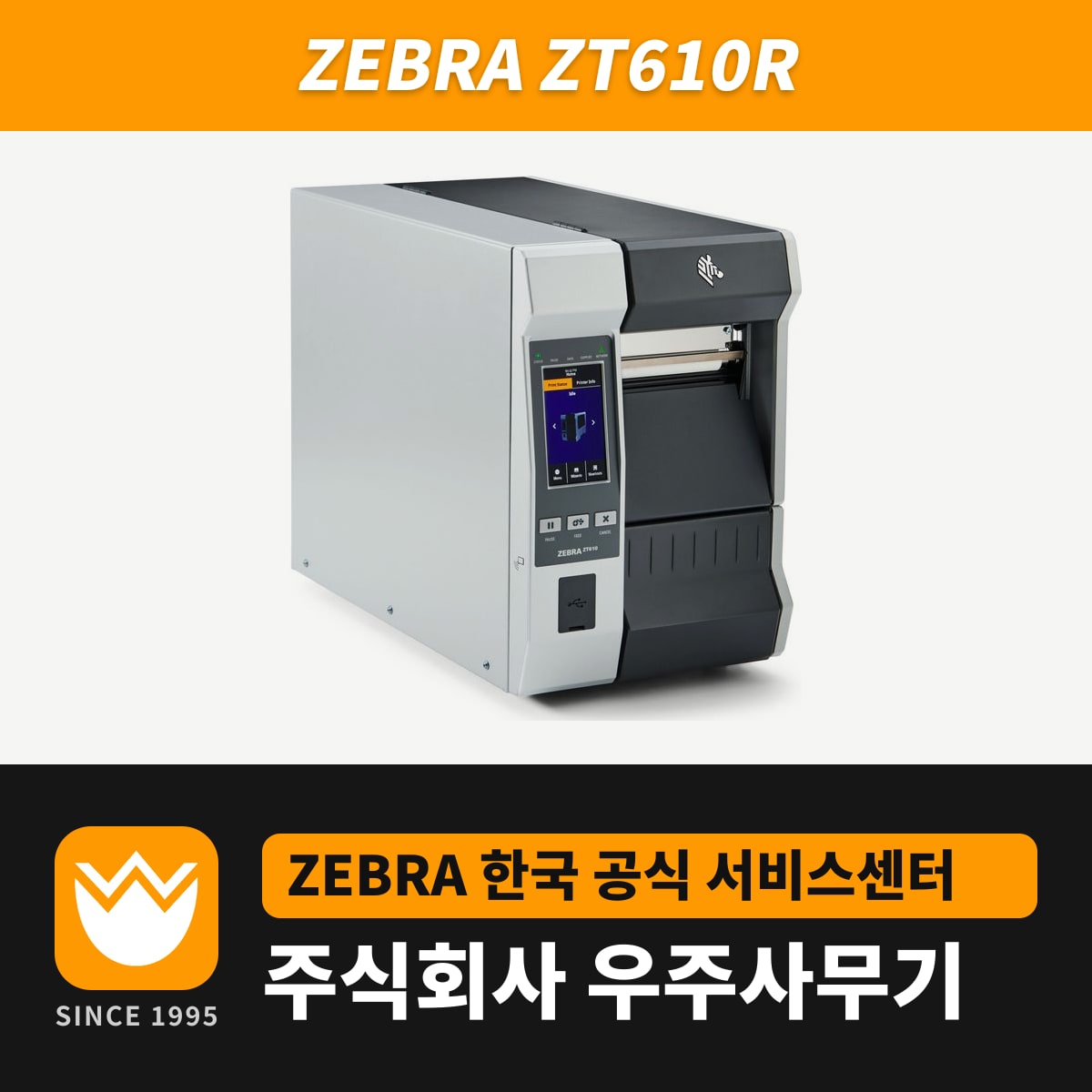

UHF RFID 인코더를 넣은 ZT610
ZT610R은 ZT610에 UHF RFID 인코더를 넣은 구성이고, 203·300·600dpi 모델에 들어갑니다. 라벨 1장에 바코드를 인쇄하는 동안 속에 든 태그에 EPC 데이터를 기록합니다. 인코딩하는 태그는 EPC Gen2 V2.1, ISO/IEC 18000-63, RAIN RFID 규격이고, 무선 모듈은 865~928MHz 대역의 M6e입니다.
인코더는 프린터 안에 들어가는 일체형이라 기존 ZT610에 현장에서 추가합니다. 제외되는 구성은 600dpi 마이크로 라벨 모델 하나이고, RFID 옵션은 6인치 ZT620에도 있습니다.
RFID 라벨을 처음 걸었을 때 태그 보정 순서
- 태그가 든 라벨 롤을 걸고 용지·리본 보정을 먼저 끝냅니다.
- 헤드를 닫고 라벨을 1장 이상 내보내 보정이 제자리에서 시작되게 합니다.
- 보정할 태그의 앞뒤 태그를 떼지 않고 그대로 둡니다. 옆 태그까지 인코딩되지 않는 설정을 찾는 데 필요합니다.
- 보정 중 라벨을 뒤로 당기는(백피드) 만큼 용지를 프린터 앞으로 조금 빼 둡니다.
- 메뉴에서 RFID CALIBRATE를 실행하면 프린터가 프로그래밍 위치, 안테나(A1~E4 중 하나), 읽기·쓰기 출력(0~30)을 스스로 정합니다.
보정 결과가 맞지 않을 때 직접 바꾸는 설정
| 메뉴 | 설정 범위 |
|---|---|
| RFID PROGRAM POS. | F0부터 라벨 길이(mm)까지 앞으로 보냄(999 상한), B0~B30 뒤로 당김 |
| RFID ANTENNA | A1~E4(A~E열 × 1~4번, 20개) |
| RFID READ POWER · WRITE POWER | 각각 0~30 |
| READ RFID DATA | EPC 앞 128비트, TID 앞 32비트, 비밀번호 상태, 메모리 뱅크 크기 |
| RFID VALID · VOID COUNT | 정상 인코딩·불량(VOID) 라벨 수를 0으로 되돌림 |
B0~B30처럼 뒤로 당기는 위치를 설정하면 그만큼 받침지가 프린터 앞으로 나와 있어야 합니다. 라벨 프로그램 쪽 설정이 프린터 설정을 덮어쓰므로, 두 곳의 프로그래밍 위치를 같게 맞춥니다.
VOID 라벨이 많을 때 점검 순서
한 롤에서 VOID 처리되는 태그가 많으면 먼저 태그 위치가 제브라의 트랜스폰더 배치 규격(zebra.com/transponders) 안에 있는지 확인합니다. 그다음 읽기·쓰기 출력을 조정하고, 근처 고정형 RFID 리더기와 거리를 벌립니다. 인코딩하는 동안에는 용지 덮개를 닫아 둡니다.
모든 라벨이 VOID로 나오면 용지 보정을 다시 하고, 태그가 Gen2 규격인지 확인합니다. 전원을 껐다 켤 때는 10초 이상 기다려야 RFID 리더가 제대로 올라오고, 그보다 빨리 켜면 설정 메뉴와 구성 라벨에서 RFID 항목이 빠집니다.
RFID 라벨 규격과 설치 거리
태그가 든 라벨의 최소 길이와 폭은 태그 종류마다 다릅니다. 일반 라벨 기준은 폭 20~114mm, 최소 길이 절취 18mm·되감기 6mm이고, 용지 롤은 외경 203mm(지관 76mm)까지 겁니다. RFID 인코더가 달린 프린터는 무선 송신부와 사람 몸 사이를 20cm 이상 두고 설치합니다.
드라이버와 매뉴얼은 ZT610R 드라이버 다운로드 페이지에 있습니다. RFID 없이 운용하는 기본 구성은 ZT610 페이지에서 확인합니다.
