나사 없이 빼는 GK420t 프린트헤드

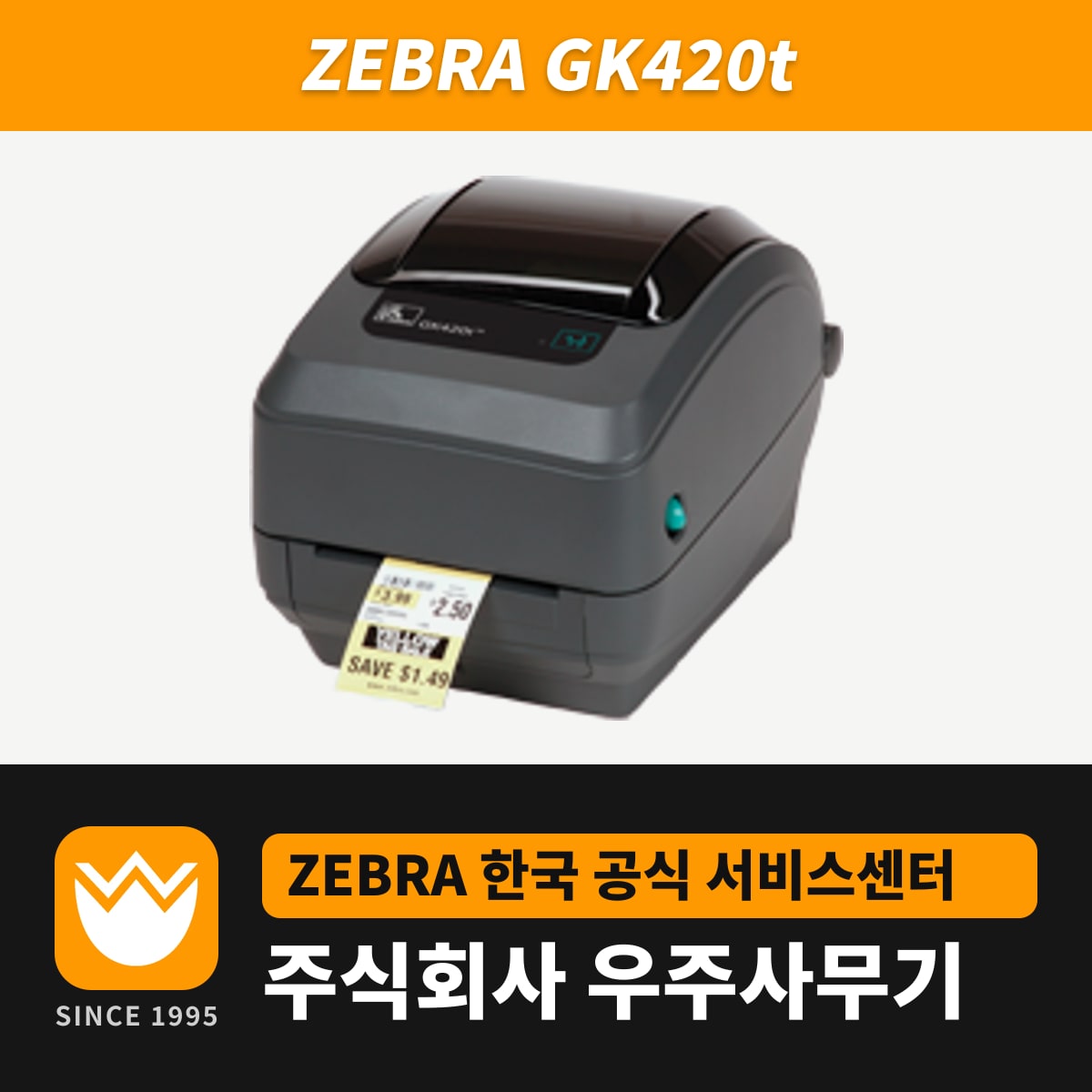

GK420t는 리본을 거는 열전사와 리본 없는 감열을 겸하는 203dpi 4인치 데스크톱 프린터입니다. 헤드가 나사 대신 걸림 탭으로 고정돼 있어, 지름 2.5~3.8mm의 끝이 뭉툭한 막대 하나로 헤드를 빼고 끼웁니다.
- 전원을 끄고 코드를 분리한 뒤, 걸려 있는 리본을 빼냅니다.
- 작은 일자 드라이버로 리본 가이드의 오른쪽 탭을 리본 프레임에서 들어 올리고, 왼쪽을 당겨 가이드를 떼어 냅니다.
- 리본 프레임의 둥근 헤드 해제 구멍에 지름 2.5~3.8mm 막대를 넣어 오른쪽, 왼쪽 순서로 걸림 탭을 누르고 헤드 브래킷을 아래로 내립니다.
- 헤드에서 케이블 묶음 2개와 초록색 접지선을 분리합니다.
- 새 헤드에 왼쪽 커넥터(한 방향으로만 꽂힘), 접지선, 오른쪽 커넥터 순서로 연결합니다.
- 브래킷 탭을 리본 프레임 홈에 넣고, 헤드 스프링 홈을 기둥 5개에 맞춰 눌러 끼운 다음 리본 가이드를 다시 끼웁니다.
- 헤드를 눌렀을 때 위아래로 움직이고 손을 떼면 잠기는지 본 뒤, 새 청소 펜으로 손자국을 닦고 설정 라벨 1장을 출력합니다.
안쪽 코팅 리본을 걸러 내는 접착 시험
GK420t는 코팅면이 롤 바깥쪽으로 감긴 리본만 사용합니다. 라벨 1장을 떼어 접착면 모서리를 리본 롤 바깥 면에 눌렀다 뗐을 때 잉크 가루가 라벨에 묻어나면 바깥 코팅이라 걸어도 되고, 묻지 않으면 안쪽 코팅이라 이 프린터에서는 사용할 수 없습니다.
한쪽 끝에만 홈이 있는 옛 데스크톱 프린터용 리본 지관은 크기가 커서 감개 축이 걸리므로 사용하지 않습니다. 홈 모서리가 뭉개진 지관도 축에서 헛돌 위험이 있어 사용하지 않습니다. 헛돌면 리본 주름과 리본 끝 감지 오류의 원인이 됩니다. 리본을 건 뒤에는 공급 축 왼쪽의 손잡이 휠을 뒤쪽으로 돌려 리본을 헤드 위에 팽팽하게 당기고, FEED로 용지를 10cm 이상 내보냅니다.
플래튼 롤러 세척
라벨이 미끄러지거나 달라붙어 인쇄 품질이 눈에 띄게 떨어지면 플래튼 롤러를 꺼내 닦습니다. 양쪽 고정 탭을 바깥으로 눌러 위로 돌리면 롤러가 빠지고, 의료용 알코올을 적신 섬유 없는 면봉으로 가운데에서 바깥쪽으로 닦습니다. 베어링과 구동 기어가 축에 끼워졌는지 보고 기어를 왼쪽에 두어 다시 넣은 뒤, 1분 말리고 덮개를 닫습니다.
후속 ZD421t가 거는 300m·74m 리본
2021년 12월 31일 아시아태평양을 시작으로 2022년 1월 31일까지 모든 지역에서 GK420t 판매가 끝났습니다. 제브라 수리·기술 지원도 2025년 4월 30일(아시아태평양은 2월 28일)이 마지막이었고, 제브라가 정한 후속은 ZD421입니다.
열전사 후속인 ZD421t는 지관 25.4mm·외경 66mm의 300m 리본과 지관 12.7mm·외경 34mm의 74m 리본을 모두 겁니다. 타사 300m 리본은 동봉된 어댑터 2개에 끼워 겁니다. GK420t 드라이버는 GK420t 다운로드 페이지에 있습니다.
