시리얼 저울·스캐너를 연결해 운용하던 감열 모델

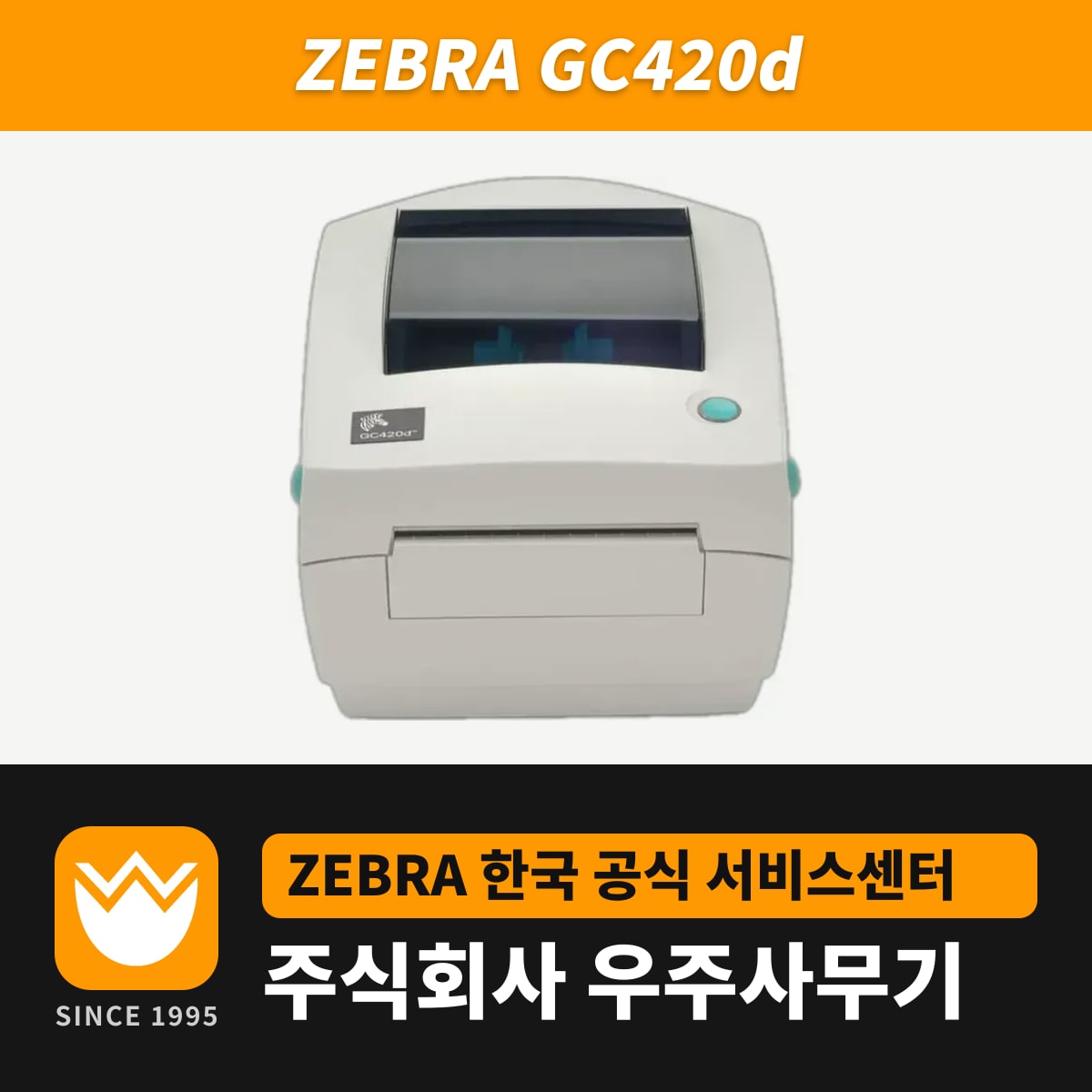

GC420d는 리본 없이 감열 용지에 203dpi, 최고 4ips(초당 101.6mm)로 인쇄하는 제브라의 보급형 4인치 프린터입니다. 뒤쪽 커넥터는 USB와 RS-232 시리얼, IEEE 1284.4 병렬 세 개가 전부입니다.
시리얼 포트로 5V 전원이 함께 나오므로, KDU 키보드 단말기나 바코드 스캐너, 저울을 시리얼 포트에 꽂으면 PC 없이 프린터에 저장된 양식을 불러와 출력합니다.
ZD220·ZD230D에 없는 RS-232 포트
아시아태평양 지역 판매는 2020년 4월 30일에 끝났고(북미·유럽은 1월 31일), 제브라 고객지원도 2023년 6월 30일(북미·유럽 3월 31일)에 마감됐습니다. 제브라가 지정한 후속은 ZD200 시리즈입니다.
그중 ZD220은 속도가 같은 4ips지만 연결 포트가 USB 하나뿐입니다. ZD230D 역시 USB에 이더넷·Wi-Fi·블루투스를 공장에서 더하는 구성이라 RS-232 포트가 없습니다. 저울이나 KDU를 시리얼로 연결해 운용하던 현장은 RS-232 모듈을 끼우는 ZD421로 옮겨야 같은 배선을 유지합니다.
EPL1 라인 모드와 자동 실행 양식
LP2022·LP2042 시절 EPL1 명령을 그대로 받는 라인 모드도 들어 있습니다. OEPL1 명령으로 들어가고 escOEPL2로 나오며, 라인 모드가 켜진 동안에는 ZPL과 EPL2 양식도 라인 모드 데이터로 처리됩니다.
전원을 켜면 저절로 도는 양식은 ZPL의 AUTOEXEC.ZPL과 EPL의 AUTOFR인데, 두 파일이 다 있으면 AUTOEXEC.ZPL만 실행됩니다. 이 모델의 AUTOFR은 다른 EPL 프린터처럼 XOFF(16진수 13)로 멈추지 않고, NULL 문자(16진수 00)를 보내야 해제됩니다.
FEED 버튼 깜박임 횟수별 동작
전원이 켜지고 덮개가 닫힌 상태에서 FEED 버튼을 누르고 있으면 초록 표시등이 1회, 2회 하는 식으로 묶음 지어 깜박입니다. 원하는 묶음이 끝나고 다음 묶음이 시작되기 전에 손을 떼면 아래 동작이 실행됩니다.
| 깜박임 | 동작 |
|---|---|
| 1회 | 설정 상태 라벨 인쇄 |
| 2회 | 용지 자동 보정(라벨 1~4장 배출) |
| 3회 | 시리얼 통신 설정 초기화·오토보드 |
| 4회 | 공장 초기화 후 보정 |
| 5회 | 인쇄 폭 조정(4mm 단위 상자 인쇄) |
| 6회 | 인쇄 농도 조정(4단계씩) |
| 7회 | 수동 보정(센서 그래프 인쇄) |
7회 수동 보정은 미리 인쇄된 용지나 받침지 위에 인쇄하는 용지에 적용하고, 한 번 하면 자동 보정이 꺼집니다. 일반 라벨로 돌아올 때는 4회 공장 초기화로 자동 보정을 되살립니다.
라벨 길이 감지 거리 39인치
라벨 간격이나 블랙마크를 39인치(약 1m) 동안 찾지 못하면 GC420d는 연속 용지(영수증) 모드로 바뀝니다. 가장 긴 라벨이 4×6인치라면 ^ML 명령으로 감지 거리를 12인치까지 줄입니다. 줄이더라도 가장 긴 라벨의 두 배 아래로는 내리지 않습니다.
드라이버·사용자 가이드
GC420d 드라이버·매뉴얼 페이지에서 윈도우 드라이버와 사용자 가이드를 받습니다. 라벨 양식은 무료 프로그램 착한라벨 디자이너로 만들고, GC420d의 기본 인쇄 폭은 832도트(104mm)입니다.
