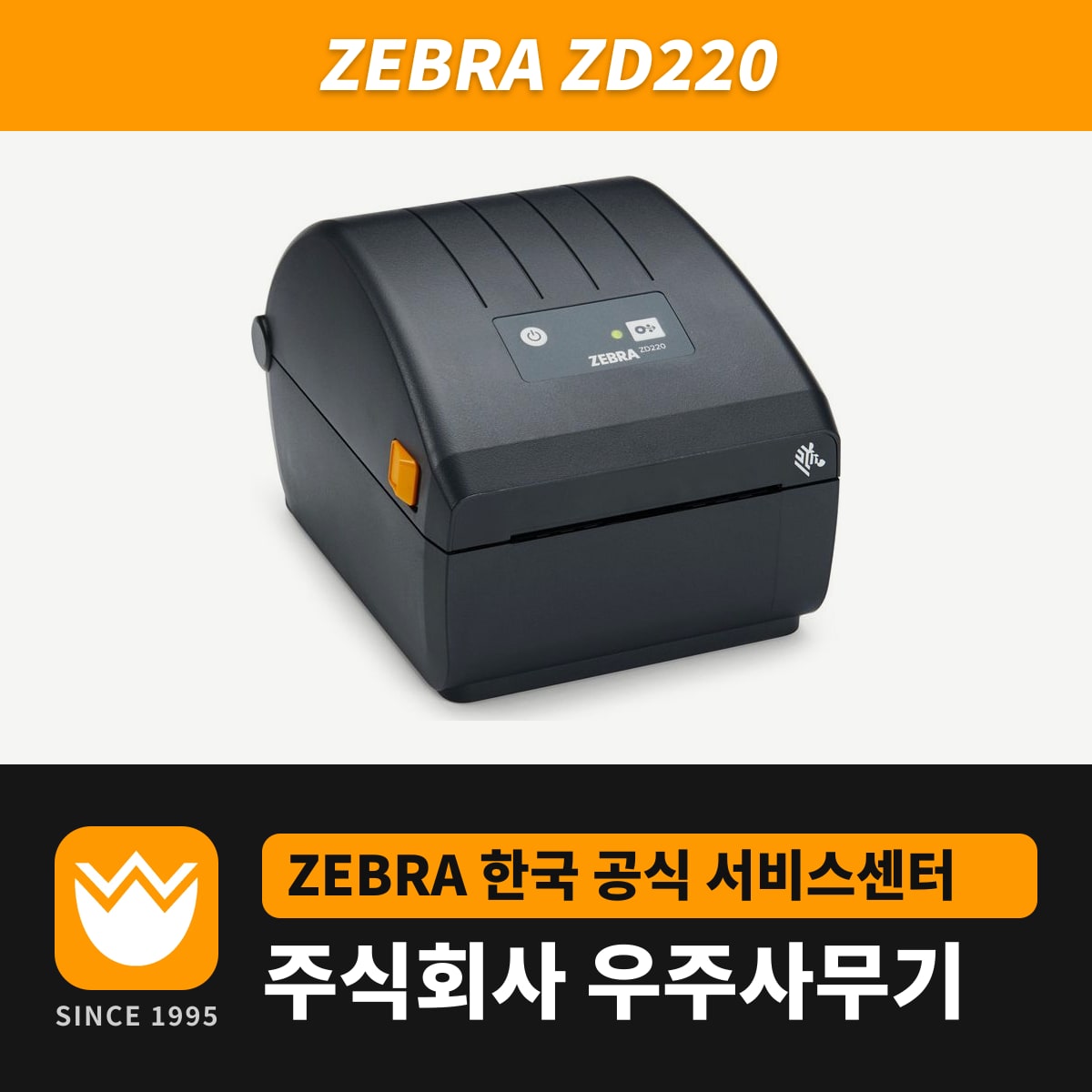

ZD220은 USB 2.0 하나로만 PC와 연결하는 4인치 제브라 데스크톱 프린터입니다. 인쇄 폭은 104mm, 속도는 초당 102mm(4ips) 한 가지이고, 랜 포트나 와이파이 옵션은 없습니다.
PC 1대 옆에 설치하고 송장이나 상품 라벨을 출력하는 매장이면 이 구성으로 충분합니다. 여러 PC가 네트워크로 공유해야 한다면 이더넷·Wi-Fi를 공장 옵션으로 고르는 ZD230이 맞습니다.
감열 모델과 열전사 모델의 크기·리본
| 구분 | 감열 모델 | 열전사 모델 |
|---|---|---|
| 크기(길이×폭×높이) | 220×176×151mm | 267×197×191mm |
| 무게 | 1.1kg | 1.7kg |
| 리본 | 사용하지 않음 | 74m, 외경 34mm, 지관 12.7mm |
열전사 모델이 거는 리본은 74m 한 종류라서 라벨과 리본이 1:1로 소모됩니다. 300m 리본까지 걸려면 ZD230 열전사 모델로 가야 합니다. 리본 폭은 33.8~109.2mm입니다.
용지 규격과 센서 위치
용지 폭은 열전사 모델 25.4~112mm, 감열 모델 25.4~108mm이고, 두께는 0.08~0.19mm, 롤 외경은 127mm까지입니다. 지관 안지름은 12.7mm와 25.4mm가 기본이고 1.5인치 지관은 별도 어댑터를 끼웁니다. 라벨 길이는 991mm까지 출력합니다.
블랙마크 센서는 가운데에서 왼쪽 끝까지만 움직이고, 갭 센서는 가운데에서 조금 비켜난 자리에 고정돼 있습니다. 그래서 뒷면 마크가 오른쪽 절반에만 인쇄된 용지는 ZD220에서 읽히지 않습니다. 블랙마크 용지를 새로 주문할 때는 마크가 가운데나 왼쪽에 오도록 맞춥니다.
FEED 버튼 하나로 하는 설정
조작부는 전원 버튼, FEED 버튼, STATUS 표시등 1개가 전부입니다. 표시등이 초록색으로 켜진 준비 상태에서 FEED를 누른 채 깜박이는 횟수를 세고, 원하는 횟수에서 손을 뗍니다.
- 표시등이 1번 깜박일 때 떼면 설정 보고서가 인쇄됩니다.
- 계속 누르고 있다가 2번 연달아 깜박일 때 떼면 SmartCal 용지 보정이 시작되고, 라벨 몇 장을 내보내며 감지 수준을 맞춥니다.
- 그다음 3번 연달아 깜박일 때 떼면 공장 초기 설정으로 돌아가므로, 보정만 하려면 2번 깜박임에서 손을 뗍니다.
같은 크기·같은 제조사·같은 묶음의 새 롤로 바꿨다면 보정 없이 FEED를 1~2번 눌러 라벨 위치만 맞춥니다. 전원은 전원 버튼을 4~9초 눌러 끕니다.
STATUS 표시등 색깔별 상태
빨간색 깜박임은 용지가 떨어졌거나, 덮개가 열렸거나, 용지 감지에 실패했다는 표시입니다. 주황색으로 깜박이면 헤드가 과열된 것이라 식을 때까지 인쇄가 멈춥니다. 초록색이 2번 짧게, 1번 길게 켜지는 반복은 일시정지 상태이고 FEED를 1번 누르면 인쇄가 이어집니다.
드라이버 설치 순서
ZD220 드라이버는 프린터 전원을 켜기 전에 PC에 먼저 설치합니다. 설치 도구(Zebra Setup Utilities)가 윈도우 드라이버를 깐 다음 전원을 켤 시점을 화면에 띄웁니다. 드라이버와 사용 설명서는 ZD220 다운로드에 있고, 4인치 라벨 양식은 착한라벨 디자이너로 만듭니다.
