4인치 라벨·티켓 겸용 키오스크 프린터

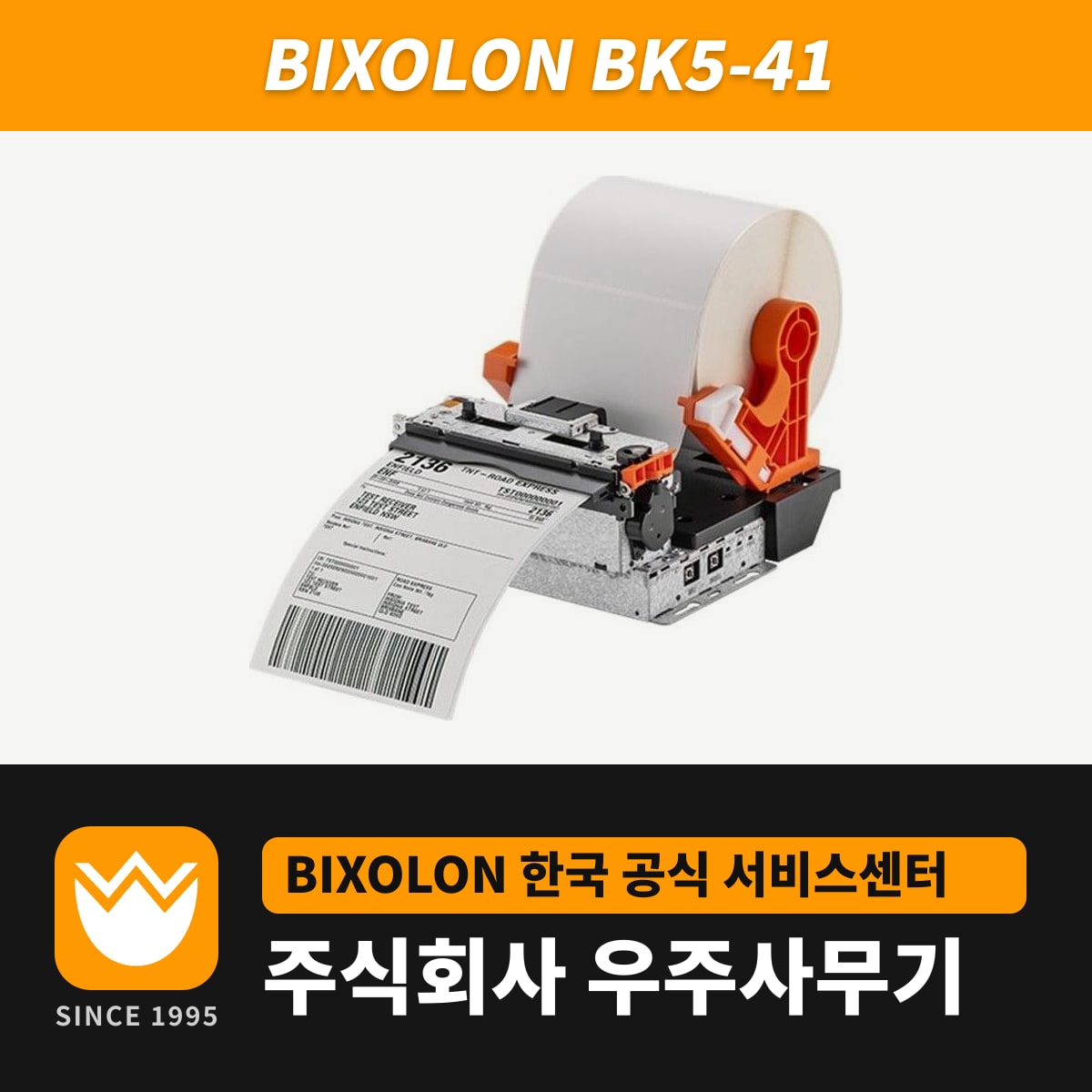

BK5-41은 무인 키오스크 본체에 내장하는 빅솔론 4인치(118mm) 감열 프린터입니다. 배송 라벨, 승차권·주차권 같은 티켓, 손목밴드를 203dpi, 최대 150mm/초로 출력합니다.
용지 폭은 20~118mm이고 최대 인쇄 폭은 108mm입니다. 같은 시리즈의 BK5-31은 83mm 폭까지 지원하고, 폭 60mm 이하 용지를 0.20mm 두께까지 출력합니다. BK5-41의 용지 두께는 0.1~0.15mm입니다.
주문 모델은 라벨용 BK5L-41과 티켓용 BK5T-41로 구분합니다. 모델명 뒤 P는 부분 절단, P가 없으면 완전 절단이며 커터 수명은 티켓 300,000컷, 라벨 1,500,000컷입니다.
용지 폭 조절과 센서 보정
롤 용지는 외경 130mm 이하, 지관 외경 31mm 이상입니다. 용지 고정부를 양쪽으로 벌려 롤을 끼우면 스프링이 롤을 고정합니다. 팬폴드 용지는 고정부를 20~118mm 중 용지 폭에 두고 잠금 버튼을 눌러 고정합니다.
고정부 다음에는 헤드 앞 용지 가이드 2개를 같은 폭으로 옮깁니다. 블랙마크 센서는 이동형이라 4인치 용지에서도 마크 위치에 맞춰 옮깁니다. 용지에 맞춘 TPH 압력 조절도 지원합니다.
블랙마크(갭) 센서 자동 보정이 필요한 경우는 3가지입니다. 처음 설치할 때, 다른 종류 용지로 교체할 때, 정해진 위치에 인쇄되지 않거나 멈추지 않을 때입니다.
- 전원을 끈 상태에서 용지를 빼고 커버를 닫습니다.
- SELF 버튼을 누른 채 전원을 켜고, PAPER·ERROR LED가 함께 깜박이면 버튼을 놓습니다.
- 커버를 열어 용지를 넣고 다시 닫습니다.
- 프린터가 용지를 배출하며 센서 감도와 마크(갭) 간격을 측정하고, 끝나면 자동으로 재부팅합니다.
인쇄 폭 기본 설정은 108mm입니다. 좁은 용지는 가상 메모리 스위치에서 인쇄 폭을 함께 줄입니다. 라벨은 길이 30mm 이하, 간격 2mm 이하 제품을 사용할 수 없습니다.
키오스크 설치 공간과 연결 포트
크기는 167×185×124mm, 무게는 900g이고 가로 설치 전용입니다. 키오스크 내부 벽과는 양옆 2mm 이상 간격을 둡니다. 용지 배출 공간이 5mm보다 좁으면 용지 걸림의 원인이 됩니다.
인터페이스는 USB 2.0 Full Speed와 시리얼(RS-232C)입니다. 시리얼 통신 속도는 2,400~115,200bps 중 설정합니다. 케이블은 프린터 전원을 끈 상태에서 연결하고 분리합니다.
동작 온도는 0~40℃입니다. 청소는 용지 교체 때마다 전원을 끄고 헤드가 식은 뒤 진행합니다. 헤드와 커터 날은 의료용 알코올로, 용지 감지 센서와 페이퍼 롤러는 마른 천으로 닦습니다.
용지 걸림이 생기면 먼저 전원을 껐다 켭니다. 커터 날이 돌아오지 않으면 전원을 끄고 + 드라이버로 측면 노브를 돌려 날을 넣습니다. 드라이버와 매뉴얼은 BK5-41 자료 다운로드에 있습니다.
