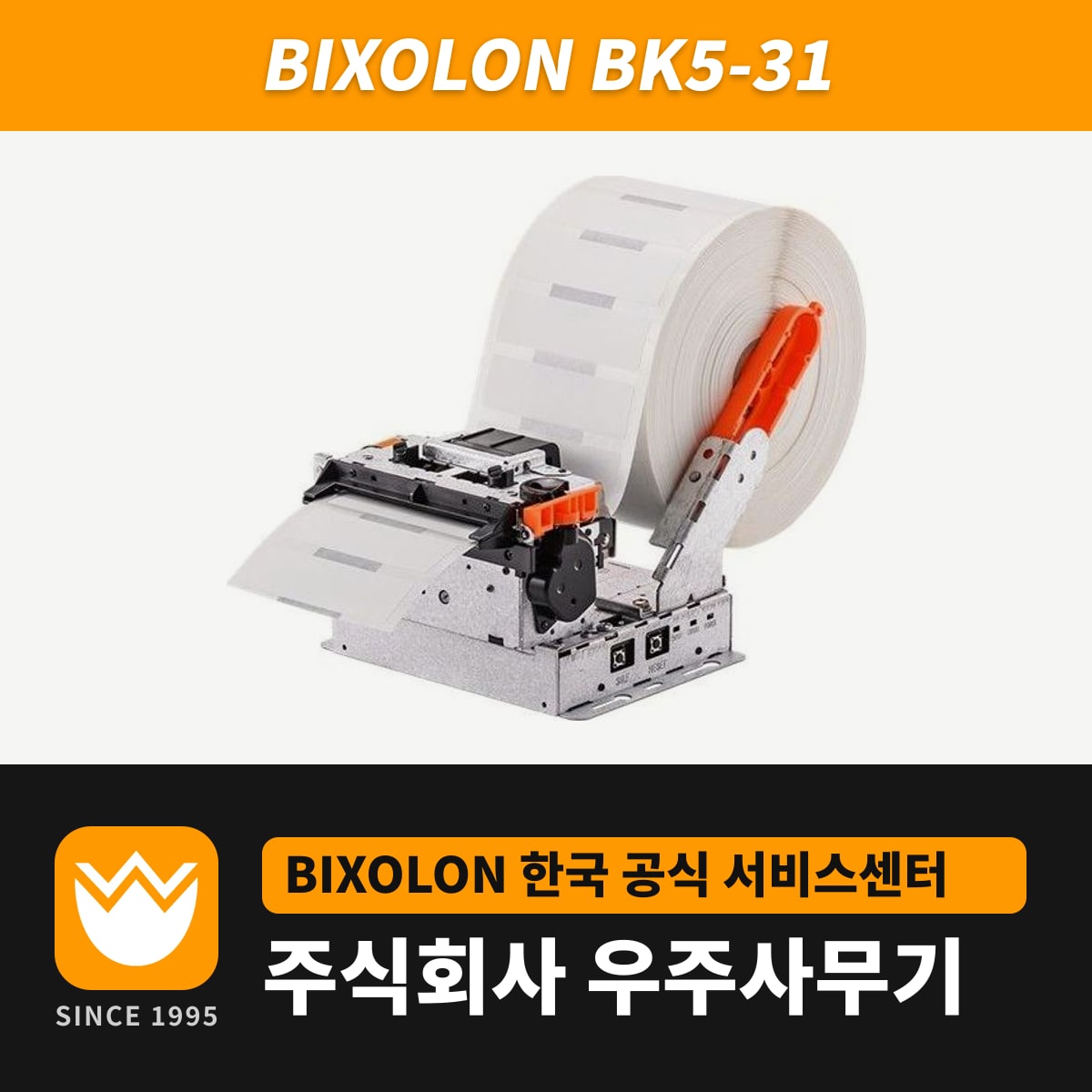

BK5-31은 빅솔론 BK5 시리즈의 3인치(83mm) 감열 키오스크 프린터입니다. 무인 발권기·주차 정산기 본체에 내장해 티켓·쿠폰·라벨·손목밴드를 203dpi, 최대 150mm/초로 출력합니다.
폭 60mm 이하 용지는 두께 0.20mm까지 지원합니다. 영수증 전용 BK3 시리즈보다 두꺼운 용지를 다루는 모델입니다.
티켓·라벨·리트랙터 모델 구분
BK5-31은 용도에 따라 세 가지로 주문합니다. 블랙마크 티켓용 BK5T-31, 갭 라벨용 BK5L-31, 미수거 티켓을 키오스크 안으로 회수하는 리트랙터형 BK5R-31입니다. 모델명 끝의 A·B는 용지 롤 외경 130mm와 150mm 구분입니다.
BK5R-31은 티켓 전용이고 라벨 용지를 지원하지 않습니다. 58·60·80mm 티켓을 70~350mm 길이로 다루며, 배출은 최대 150mm/초, 회수는 최대 500mm/초입니다.
같은 시리즈의 BK5-41은 4인치(118mm) 라벨까지 지원하지만 용지 두께는 0.15mm까지입니다. 영수증만 출력하는 키오스크라면 최대 250mm/초인 BK3-31이 맞습니다.
용지 폭·두께와 센서 설정
용지 폭은 83·80·60·58·20mm이고, 83mm 용지의 인쇄 폭은 80mm, 80mm 용지는 72mm입니다. 두께는 80·83mm 용지가 0.1~0.15mm, 20·58·60mm 용지가 0.1~0.20mm입니다.
폭을 바꿀 때는 Paper Supply Block 2개를 용지 폭에 맞춰 옮기고, 헤드 앞 Guide-Paper L·R도 폭에 맞춥니다. 83mm 용지는 80mm 위치에서 양쪽 블록을 1.5mm씩 바깥으로 옮깁니다. 블랙마크 센서도 좌우로 옮겨 용지의 마크 위치에 맞춥니다.
블랙마크(갭) 센서 자동 보정은 처음 설치할 때, 다른 종류 용지로 교체할 때, 인쇄 위치가 어긋날 때 SELF 버튼으로 실행합니다. 전원을 끄고 용지를 뺀 채 SELF 버튼을 누른 상태로 전원을 켜고, PAPER·ERROR LED가 깜박이면 용지를 넣고 커버를 닫습니다. 보정이 끝나면 프린터가 자동으로 재부팅됩니다.
니어엔드 센서는 조절 레버로 6단계를 설정합니다. 지관 외경이 클수록 6단계 쪽으로 옮기고, 센서가 지관을 누르지 않게 지관보다 위에 둡니다. 라벨은 길이 30mm 이하, 간격 2mm 이하 제품을 사용할 수 없습니다.
키오스크 설치 공간과 연결 포트
BK5-31은 가로 설치 전용이고 커버 레버는 오른쪽입니다. 키오스크 내부 벽과는 양옆 2mm 이상, 베젤 모델은 용지 배출구 상하 폭 5mm 이상을 확보합니다. 리트랙터형은 프린터 바닥에서 천장까지 130mm 이상이 필요합니다.
기본 인터페이스는 USB 2.0 Full Speed와 시리얼입니다. 전원·시리얼·USB 커넥터 조합이 a~e 다섯 가지라 키오스크 배선에 맞춰 선택합니다. a형은 DC 잭·9핀 D-sub·USB B, e형은 2P 전원·5P 시리얼·4P USB 커넥터입니다.
출고 때 달린 용지 홀더를 떼고 별도 용지 걸이를 사용하면 품질 보증을 받지 못합니다. 인쇄 품질과 수명은 0~40℃에서 보증합니다.
헤드 청소는 용지를 교체할 때마다 전원을 끄고 헤드가 식은 뒤 의료용 알코올을 적신 면봉으로 진행합니다. 가벼운 용지 걸림은 전원을 껐다 켜면 커터 날이 원위치로 돌아옵니다. 드라이버와 매뉴얼은 BK5-31 자료 다운로드에 있습니다.
