ZT230 수리는 제어판 표시등 5개의 색 조합으로 고장 부위를 좁히는 데서 시작합니다. SUPPLIES 표시등이 함께 켜지는 오류는 용지·리본 센서 청소와 보정을 먼저 실행하고, 보정 뒤에도 같은 조합이 남으면 센서나 헤드 부품을 교체합니다.
ZT230은 2022년 6월 27일 단종됐고, 아시아·태평양 지역의 제조사 서비스 지원은 2026년 1월 31일 끝났습니다. 그래서 지금은 부품이 남아 있는지와 후속 모델 ZT231로 바꿀 때 달라지는 점을 함께 따집니다.
ZT230 표시등 색 조합과 표시창 문구
ZT230 제어판 맨 위에는 STATUS, PAUSE, DATA, SUPPLIES, NETWORK 아이콘 표시등이 한 줄로 있고, 바로 아래 표시창에 오류 문구 2줄이 뜹니다. ZT200 시리즈에서 표시창이 달린 모델은 ZT230 하나뿐이라, 표시등과 문구를 함께 읽으면 원인을 더 빨리 좁힙니다.
| 켜진 표시등 | 표시창 문구 | 프린터가 알리는 원인 | 부품 작업으로 넘기는 기준 |
|---|---|---|---|
| STATUS 빨강, PAUSE 노랑 | HEAD OPEN / CLOSE HEAD | 헤드가 끝까지 잠기지 않음 | 레버를 끝까지 돌려 잠가도 남으면 헤드 열림 센서 교체 |
| STATUS 빨강, SUPPLIES 빨강 | MEDIA OUT / LOAD MEDIA | 용지 없음, 용지 센서 위치 어긋남, 연속 용지인데 갭 라벨로 설정 | 재장착과 보정 뒤에도 같은 문구면 용지 센서 점검 |
| STATUS 빨강, SUPPLIES 깜빡임 | ALERT / RIBBON OUT | 리본 미장착, 리본 센서 미감지, 용지가 리본 센서를 가림 | 센서 프로필의 RIBBON 선이 움직이지 않으면 리본 센서 교체 |
| STATUS 노랑, SUPPLIES 노랑 깜빡임 | WARNING / RIBBON IN | 감열 모드인데 리본이 걸려 있음 | 고장 아님, 인쇄 방식 설정만 변경 |
| STATUS·PAUSE·DATA 빨강 | PH NOT AUTHENTICATED | 제브라 정품이 아닌 헤드 | 정품 헤드로 교체 |
| STATUS 빨강 깜빡임 | 문구 없음 | 헤드의 해상도 정보를 읽지 못함 | 헤드 케이블과 헤드 점검 |
| STATUS 노랑 깜빡임 | HEAD COLD / PRINTING HALTED | 헤드 저온, 전원부 또는 메인보드 과열 | 따뜻한 곳에서도 반복되면 헤드 케이블·서미스터 점검 |
표시등 5개가 모두 켜진 채 표시창이 비어 있으면 펌웨어나 내부 전자 부품 고장이고, 전원을 켠 직후 자가 진단에서 멈추면 메인보드를 교체합니다. 표시창 글자 일부가 빠져 보이면 표시창 부품만 바꿉니다.
용지 센서와 리본 센서의 오염·고장 구분
ZT230 용지 센서는 투과식과 반사식 2종입니다. 반사식 센서는 용지 안쪽 가장자리에서 7/16인치(약 11mm) 위치에 고정돼 있어, 블랙마크 라벨은 마크가 이 위치를 지나야 인식합니다. 갭 라벨은 라벨 사이 간격이 2~4mm여야 경계를 정확히 구분합니다.
리본 센서는 헤드 아래를 지나는 리본이 본체 안쪽 벽 가까이까지 붙어서 지나가야 리본을 감지합니다. 리본을 바깥쪽으로 치우쳐 걸면 리본이 있어도 RIBBON OUT이 뜹니다.
- 전원을 끄고 용지실과 리본 경로의 종이 가루를 브러시나 에어로 털어 냅니다. 센서 청소 주기는 감열 모드에서 용지 롤마다, 열전사 모드에서 리본 롤마다입니다.
- 메뉴의 용지 종류(갭·노치, 연속, 블랙마크)가 실제 라벨과 같은지 확인합니다.
- 전원을 켤 때 FEED와 CANCEL을 함께 누르고 있거나, SENSORS 메뉴의 SENSOR PROFILE에서 PRINT를 선택해 센서 프로필을 출력합니다.
- RIBBON 선이 OUT 기준선보다 아래에 있으면 리본을 감지하지 못한 상태입니다. MEDIA 선의 돌출 간격이 실제 라벨 간격과 다르면 용지 센서가 라벨 경계를 읽지 못한 상태입니다.
- PAUSE와 CANCEL을 2초 동안 누르거나 TOOLS 메뉴의 MEDIA/RIBBON CAL을 실행해 수동 보정합니다. 화면에 LOAD BACKING, REMOVE RIBBON이 뜨면 라벨을 떼어 낸 대지만 남기고 리본을 빼냅니다.
청소와 수동 보정을 마쳐도 센서 프로필의 선에 변화가 없으면 센서 자체가 고장 난 상태라 기술자가 센서를 교체합니다.
미디어 도어와 헤드 열림 감지 부품
ZT230의 미디어 도어는 넓은 투명 창이 달린 금속 커버이고, 위로 들어 올리면 반으로 접히는 구조입니다. 같은 시리즈의 ZT220은 플라스틱 커버를 사용합니다.
ZT230 오류 목록에서 열림 경고는 HEAD OPEN 하나이고, 도어가 아니라 프린트헤드가 끝까지 잠겼는지를 감지합니다. 그래서 도어 경첩이 부러지거나 투명 창이 깨져도 인쇄는 계속되지만, 용지실에 먼지가 쌓여 센서 오류가 잦아집니다. 이 경우 도어 부품을 교체합니다.
헤드를 끝까지 잠가도 HEAD OPEN이 남으면 헤드 열림 센서를, 헤드 열림 레버가 걸리지 않으면 레버 기구를 교체합니다. 경첩이나 레버가 뻑뻑해도 윤활유를 바르지 않습니다. ZT230에서 윤활하는 곳은 커터 모듈 하나이고, 시중 윤활제는 외장 마감과 기구 부품을 손상시킵니다.
후속 ZT231과의 차이와 교체 판단
센서, 도어, 헤드처럼 부품 한두 개로 끝나는 고장은 수리가 경제적입니다. 메인보드와 헤드를 함께 바꿔야 하거나 필요한 부품이 없으면 제조사 지정 후속 모델 ZT231을 검토합니다. 두 모델은 무게가 9.1kg으로 같아서 설치 공간은 그대로 사용합니다.
| 비교 항목 | ZT230 | ZT231 | 교체 후 현장 변화 |
|---|---|---|---|
| 조작부 | 문자 표시창, 방향 버튼, 2색 표시등 | 4.3인치 컬러 감압식 터치, 3색 표시등 | 작업자 메뉴 조작 안내 필요 |
| 용지 센서 | 투과식·반사식, 반사식 위치 고정 | 투과식·반사식 모두 위치 조절 | 블랙마크 위치가 다른 라벨도 인식 |
| 최고 속도(203dpi) | 152mm/s | 305mm/s | 출력량이 많은 라인의 대기 시간 감소 |
| 메모리 | RAM 128MB, 플래시 128MB | SDRAM 256MB, 플래시 256MB | 그래픽·양식 저장 여유 증가 |
| 기본 연결 | USB 2.0, RS-232 | USB 2.0, RS-232, 10/100 이더넷, USB 호스트, 블루투스 LE | 이더넷 옵션 카드 없이 네트워크 연결 |
| 리본 | 최대 450m, 지관 25mm, 잉크면 바깥 | 최대 450m, 지관 25.4mm, 잉크면 바깥 | 기존 리본 그대로 사용 |
ZT230에서 OUT OF MEMORY 문구가 자주 뜨던 현장이나, 블랙마크 위치 때문에 라벨 선택이 제한되던 현장은 교체 효과가 큽니다. 반대로 센서 오염이 원인인 오류만 반복된다면 청소 주기를 지키는 것으로 충분합니다.
단종 ZT230 수리 접수

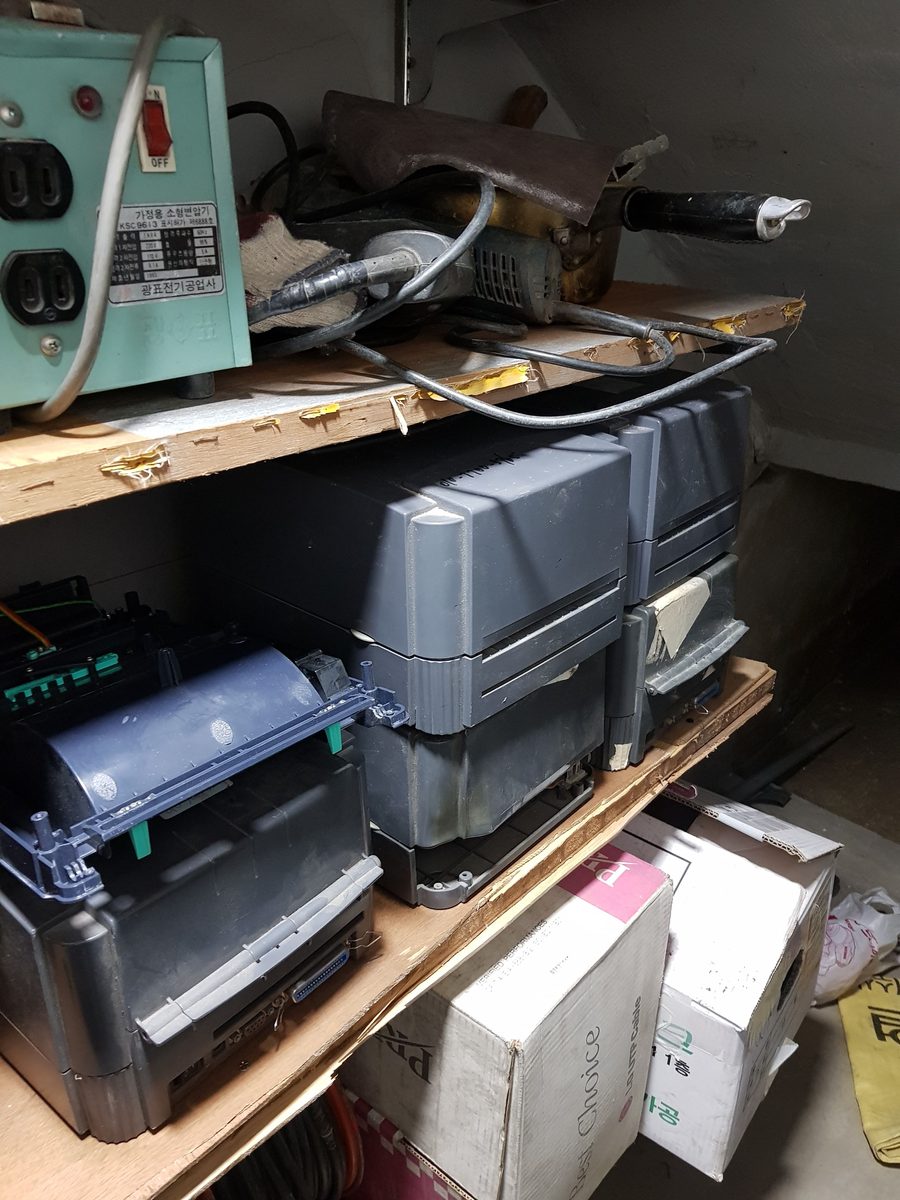

우주사무기는 1995년부터 32년째 바코드·라벨 장비를 판매하고 고쳐 온 제브라 한국 공식 서비스센터입니다. 제조사 부품 공급이 끝난 ZT230도 부품을 보유한 경우가 많지만, 헤드·센서·도어·메인보드마다 재고가 달라 접수할 때 확인해 알려 드립니다.
표시창 2줄 문구, 켜진 표시등 색, 센서 프로필 출력물 사진을 함께 보내 주시면 설정 문제인지 센서 고장인지 먼저 구분합니다. 수리 신청은 우주케어 AS 접수에서 받고, 제브라 기종별 안내는 우주케어 제브라 수리에 있습니다.
증상을 어떻게 설명할지 막막하시면 착한AI 상담톡으로 먼저 문의해 주세요. 보증 기간은 우주사무기에서 구입하신 시점부터 1년입니다.
