시간당 650~700kg 처리의 초대형 기종

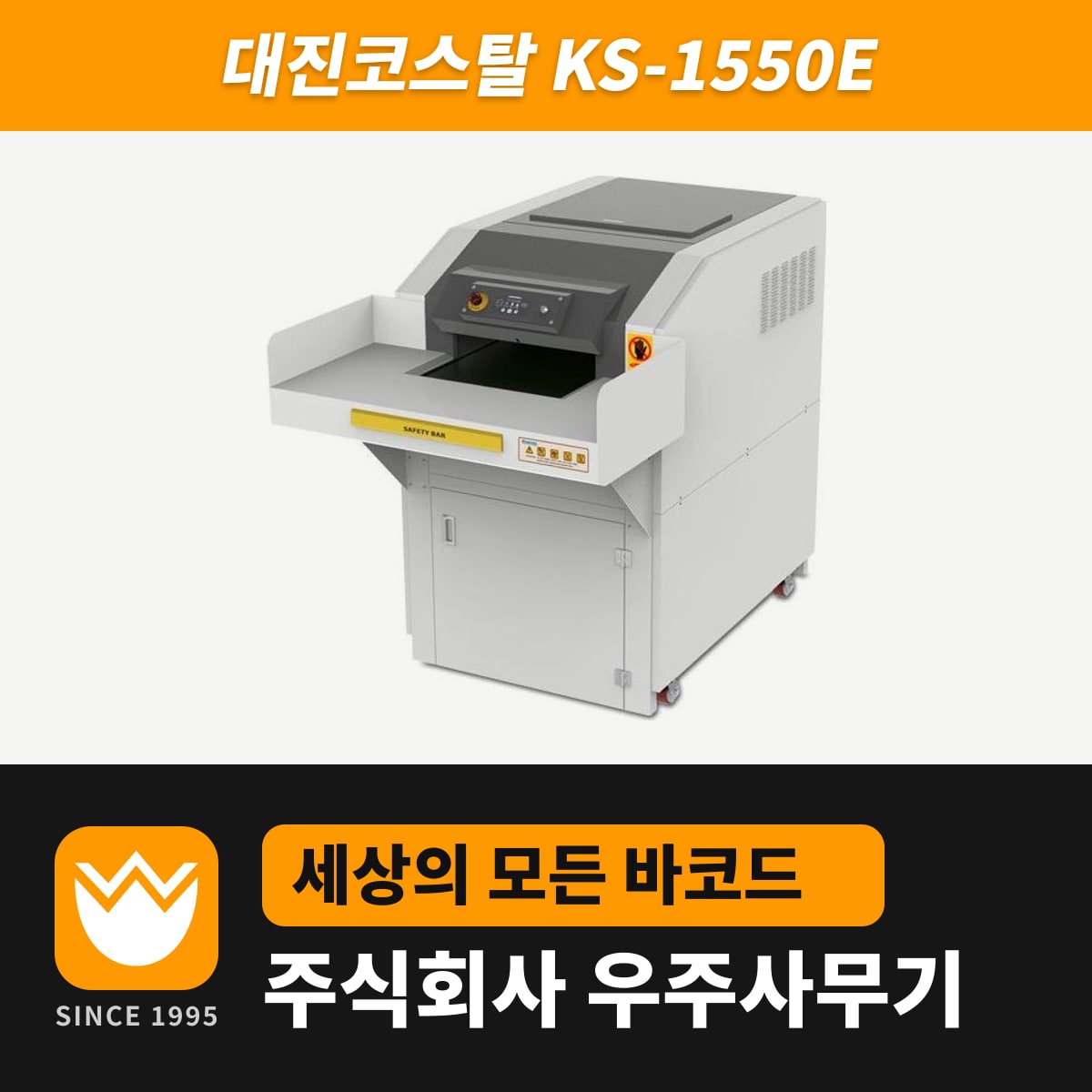

KS-1550E는 대진코스탈이 초대형 문서세단기로 분류한 모델입니다. 7500W(10HP) 모터가 A4 75g 용지를 시간당 650~700kg 세단합니다.
조각 크기는 [5~20] x [40~120]mm이고, 430L 파지함에 모입니다. 보존 기한이 끝난 문서를 정기적으로 폐기하는 기관이나 문서고를 통째로 비우는 사업장에 맞습니다.

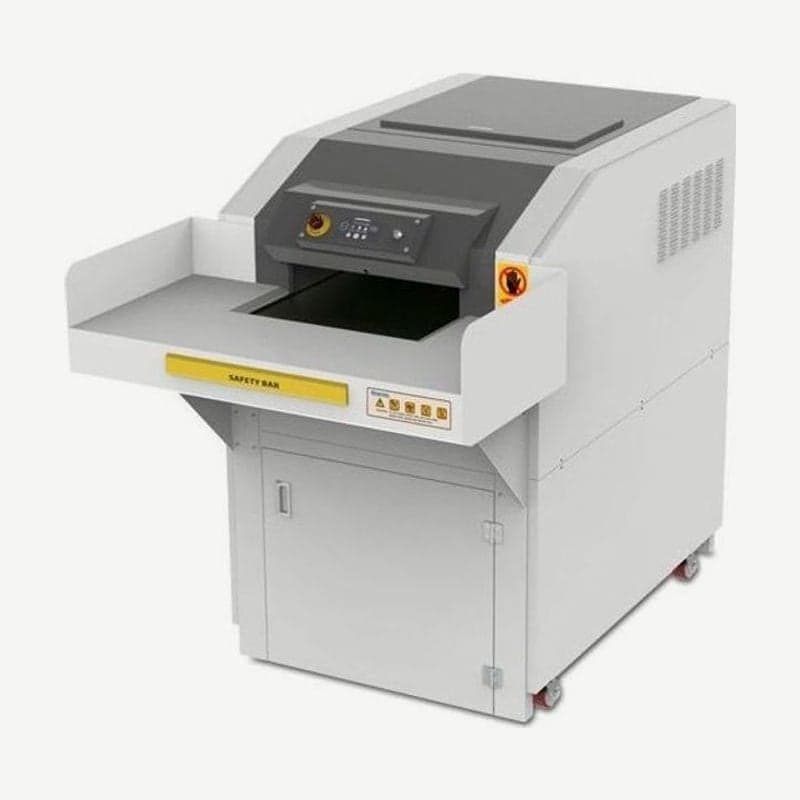

같은 계열 KS-1500E는 투입구 500mm, 시간당 450~500kg, 5HP 모터입니다. 본체 규격과 430L 파지함은 같고, 투입구가 50mm 넓고 모터 출력이 2배인 쪽이 이 모델입니다. 하루 폐기 물량이 많을수록 10HP 기종을 권합니다.
1300kg 본체의 반입과 3상 전원
본체는 1220 x 2050 x 1600mm(폭 x 깊이 x 높이)에 무게 1300kg입니다. 주문 전에 출입문과 통로가 본체 폭보다 넓은지, 엘리베이터가 1300kg을 실을 수 있는지 확인합니다.
전원은 3상 220V 또는 380V/60Hz입니다. 일반 사무실 콘센트와 다르므로 설치 위치까지 3상 배선이 있는지 함께 점검합니다.
본체 아래에 바퀴가 있고, 옆면에 배전함이 있습니다. 안전 장치는 비상정지 스위치, 키 스위치(Key-Switch), 도어 스위치, 브레이커 4가지입니다.
550mm 컨베이어 투입구와 조작 패널
투입구는 대형 커터블록에 맞춘 폭 550mm의 컨베이어 방식입니다. 자동 상태에서는 문서를 올리는 즉시 센서가 감지해 세단을 시작하고, 다 자르면 멈춥니다.
| 번호 | 램프·버튼 | 역할 |
|---|---|---|
| 1 | 과부하 램프 | 세단 부하를 적정·보통·과부하 3단계로 표시 |
| 2 | 동작 램프 | 세단기 작동 상태 표시 |
| 3 | 청소 램프 | 커터 사이 이물질 제거 동작 표시 |
| 4 | 문열림 램프 | 앞문이 열리면 세단을 멈추고 점등 |
| 5 | 파지비움 램프 | 430L 파지함이 가득 차면 점등 |
| 6 | 자동 램프 | 문서 투입을 센서로 감지해 세단 시작 |
| 7 | 수동 램프 | 센서가 감지하지 못하는 작은 종이를 수동 세단 |
| 8 | 역전 버튼 | 세단 중 역회전해 문서를 배출 |
| 9 | 시작 버튼 | 누를 때마다 자동과 수동을 번갈아 전환 |
크기가 작아 센서에 감지되지 않는 종이는 9번 버튼으로 7번 수동 상태로 바꿉니다. 문서를 잘못 넣었을 때는 8번 버튼으로 바로 되돌립니다.
커터·파지함 관리와 A/S
칼날 사이에 이물질이 남으면 8번 역전 버튼을 약 6초간 누릅니다. 그러면 클리닝 기능으로 550mm 커터블록이 역회전하며 이물질을 밀어 냅니다.
슈퍼클리닝 커터에는 커팅유니트 특허 제10-0986620호가 들어 있습니다. 종이 투입과 배출을 이끄는 커터 가이드는 금속 재질이고, 10HP 모터의 힘은 체인 대신 기어가 커터로 전달합니다.
430L 파지함에 씌우는 봉투는 대진코스탈 정품 초대형 사이즈입니다. 이 정품 파지비닐에는 대전방지 처리가 돼 있습니다.
본체는 모터 가동시간, 수동 역전 횟수, 과부하 때 자동 역전 횟수, 센서 가동 횟수, 파지함 Full 감지 횟수 5가지를 기록합니다. 5가지 기록은 대진코스탈 직원이 전용 진단기로 읽고, 이 진단기는 별도 판매 제품이 아닙니다.
A/S는 우주사무기에서 접수합니다. 보증은 우주사무기에서 구입하신 시점부터 1년입니다.
