305mm 투입구와 A3 문서 세단

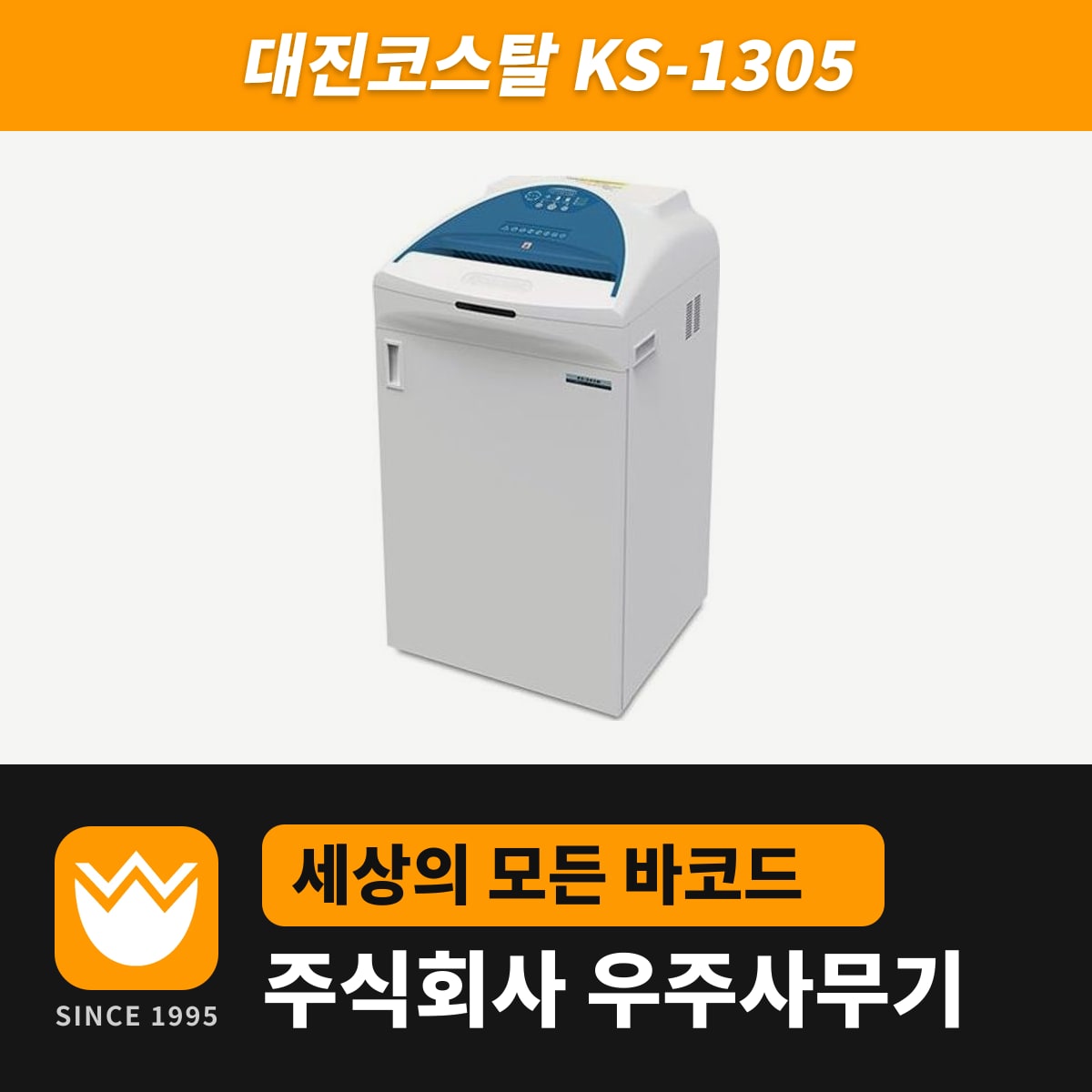

KS-1305는 대진코스탈이 중형사무실용으로 분류한 문서세단기입니다. 투입구 폭이 305mm라서 A3 문서도 그대로 넣어 세단합니다.
A4 75g 용지는 한 번에 27~29매가 들어가고, 3x30mm 크로스컷 칩으로 잘립니다. CD/DVD와 카드도 305mm 투입구에 넣어 가로·세로로 자릅니다.
6번 자동 램프가 켜진 상태에서는 종이 감지 센서가 문서를 인식하면 세단을 시작하고, 세단이 끝나면 정지합니다.
커터는 특허 제10-0986620호를 적용한 커팅유니트입니다. 종이 투입과 배출을 이끄는 커터 가이드는 금속 재질이고, 모터 동력은 체인 대신 기어로 커터에 전달합니다.
조작 패널 램프와 버튼
| 번호 | 램프·버튼 | 표시하거나 동작하는 내용 |
|---|---|---|
| 1 | 과부하 램프 | 세단 중 부하량 표시 |
| 2 | 동작 램프 | 세단기 작동 상태 표시 |
| 3 | 청소 램프 | 커터 사이 이물질 제거 기능 |
| 4 | 문열림 램프 | 문이 열리면 세단기가 멈추고 켜짐 |
| 5 | 파지비움 램프 | 파지함이 가득 차면 켜짐 |
| 6 | 자동 램프 | 문서를 넣으면 자동으로 감지해 세단 시작 |
| 7 | 수동 램프 | 센서가 감지하지 못하는 작은 종이를 수동으로 세단 |
| 8 | 센서회복 램프 | 종이 감지 센서의 감도를 다시 맞출 때 켜짐 |
| 9 | 역전 버튼 | 세단 중 역회전해 문서를 밖으로 내보냄 |
| 10 | 시작 버튼 | 자동과 수동을 번갈아 전환 |
1번 과부하 램프는 조작 패널 맨 위의 막대 칸으로 세단 중 부하량을 표시합니다. 막대는 적정·보통·과부하 3구간으로 나뉩니다.
작은 종이가 센서에 인식되지 않으면 10번 시작 버튼을 한 번 눌러 7번 수동 램프로 전환합니다.
클리닝과 센서 감도 회복
커터 사이에 종이 부스러기가 끼면 9번 역전 버튼을 약 6초간 누릅니다. 커터가 역회전하면서 이물질을 밀어냅니다.
종이 감지 센서의 감도가 떨어지면 센서 자동감도 조절 기능(특허 제10-1703884호)이 감도를 회복시킵니다. 이 기능은 아래 3가지 경우에 작동합니다.
- 정지 버튼을 약 7초간 누르고 있을 때
- 전원을 켤 때
- 모터 가동이 5분이 됐을 때
앞문 안쪽 도어 스위치 옆에는 자가진단 콘넥터가 있습니다. 대진코스탈 직원이 전용 진단기를 연결해 모터 가동 시간, 수동 역전 횟수, 과부하 때 자동 역전 횟수, 센서 가동 횟수, 파지함 Full 감지 횟수 5가지 기록을 확인합니다. 진단기는 따로 판매하지 않습니다.
86L 파지함과 설치 공간
파지함 용량은 86L입니다. 86L 박스에는 대전방지 처리를 한 대진코스탈 정품 파지비닐 가운데 중형 사이즈를 씌웁니다.
본체 크기는 470 x 475 x 940mm, 무게는 75kg입니다. 75kg 본체는 바닥 바퀴로 밀어서 옮기고, 설치할 때는 깊이 475mm 앞쪽에 앞문을 열 공간을 남겨 두셔야 합니다.
전원은 220V/60Hz, 모터 파워는 400W이고 KC 인증번호는 XD100001-14014H입니다. A/S는 우주사무기에서 접수하며, 보증 기간은 우주사무기에서 구입하신 시점부터 1년입니다.
