Orbit 7190g가 맞는 계산대

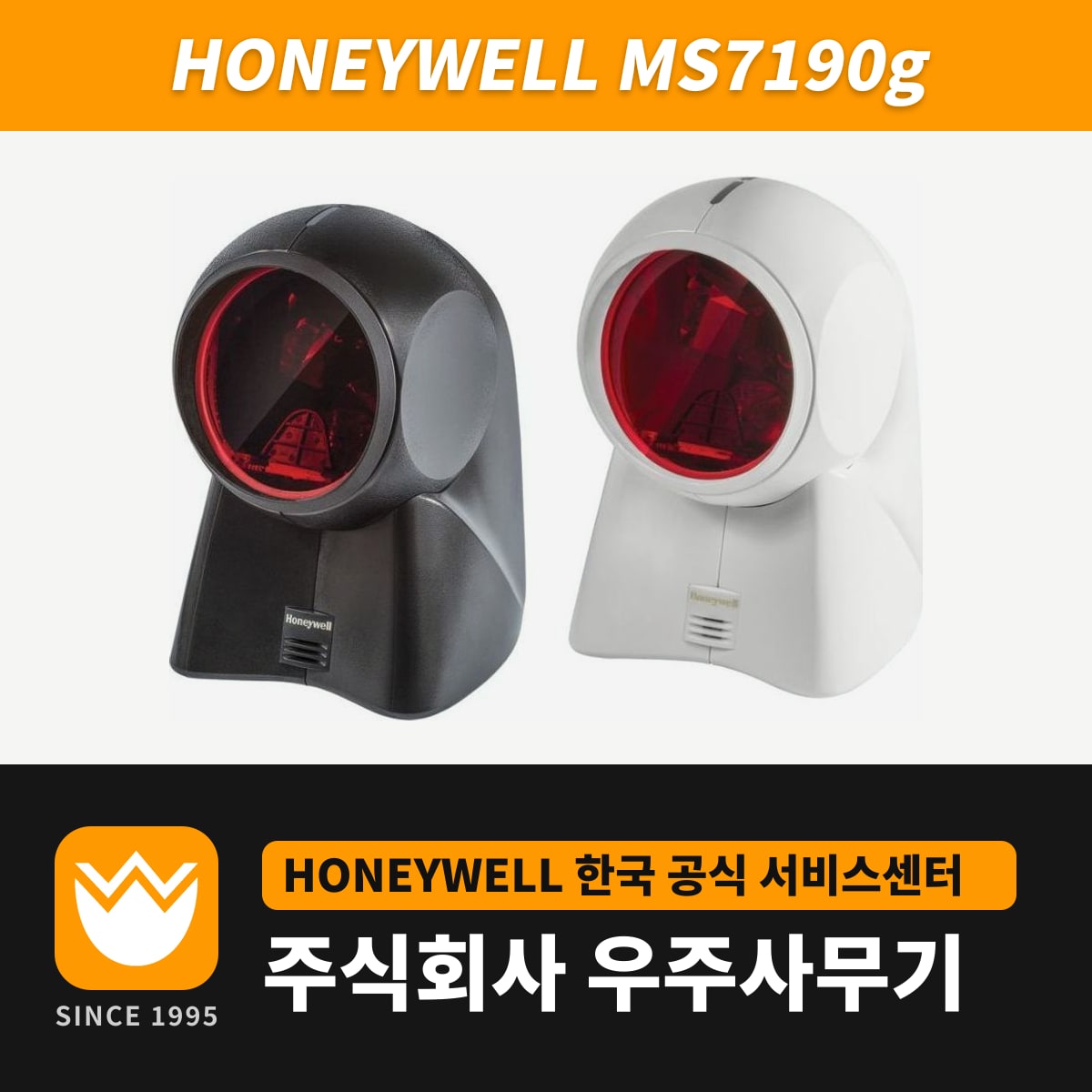

MS7190g는 20라인 전방향 레이저와 640 x 480 화소 에어리어 이미저를 한 본체에 넣은 탁상용 하이브리드 스캐너입니다. 상품의 1D 바코드는 레이저로, 고객 휴대폰 화면의 쿠폰과 QR코드는 이미저로 스캔하므로 2D 스캐너를 따로 두지 않습니다.
본체는 108 x 103 x 148mm, 무게 410g으로 편의점처럼 계산대 공간이 좁은 매장에 맞춘 크기입니다. 스캔 헤드는 30° 범위에서 기울이고, 창에 대기 어려운 큰 상품은 본체를 손에 들고 스캔합니다.
2D 코드 없이 1D 바코드만 스캔하는 매장은 같은 외형의 레이저 모델 MS7120으로 충분합니다. 휴대폰 화면 판독 비중이 크고 계산대 공간에 여유가 있다면 프레젠테이션형 2D 스캐너 Genesis XP 7680g도 함께 검토합니다.
레이저와 이미저의 코드별 판독 거리
| 코드 | 레이저 | 이미저 |
|---|---|---|
| 5mil Code 39 | 0~50mm | 0~70mm |
| 7.5mil Code 39 | 0~150mm | - |
| 10mil Code 39 | 0~220mm | - |
| 13mil UPC | 0~275mm | 0~245mm |
| 26mil UPC-E | 0~300mm | - |
| 6.7mil PDF417 | - | 0~70mm |
| 10mil 데이터매트릭스 | - | 0~75mm |
| 20mil QR | - | 0~200mm |
레이저는 평행선 4줄씩 5방향으로 비추는 패턴을 초당 1,120라인 속도로 반복합니다. 13mil 상품 바코드는 창 앞 275mm 안에서 방향과 관계없이 스캔하고, 판독 코드는 1D 바코드와 GS1 DataBar입니다.
이미저는 1D·PDF·2D 코드를 초당 30프레임으로 판독하고, 스캔 각도는 가로 40.0°, 세로 30.5°입니다. 10mil 데이터매트릭스는 창 앞 75mm 안까지 가까이 대야 하니, 고객에게 휴대폰을 창 가까이 내밀도록 안내합니다.
바코드와 바탕의 반사율 차이가 35%에 못 미치는 흐린 라벨은 인쇄 농도부터 확인합니다. 주변 조도 한계는 레이저 4,842Lux, 이미저 100,000Lux이며, 실내가 너무 어두우면 코드를 읽지 못합니다.
스캔 모드와 연결 방식
스캔 모드는 2가지입니다. 기본 Presentation 모드는 코드가 창 앞에 오면 조준광과 LED가 켜지며 판독하고, 휴대폰 쿠폰이 많은 매장은 Presentation - Mobile Phone 모드 바코드를 스캔해 휴대폰과 LED 화면 판독에 맞춥니다.
호스트 연결은 USB, RS-232, 키보드 웨지, IBM 468xx(RS485) 4가지이고, 케이블을 꽂으면 스캐너가 인터페이스를 자동으로 감지합니다. USB는 포트에서 전원을 받아 어댑터가 필요 없고, RS-232는 반드시 전원 어댑터를 함께 연결합니다. 어댑터는 별도 주문 품목입니다.
설치는 PC 전원 끄기, 케이블 연결, PC 켜기의 3단계입니다. COM 포트로 데이터를 받는 USB 시리얼 연결은 윈도우 PC에 하니웰 드라이버 1개를 설치하고, 맥은 USB CDC 클래스 드라이버로 자동 인식합니다. RS485 기본 포트는 5B이며, 포트 9B를 사용하는 IBM POS는 설정 바코드를 스캔한 뒤 계산대 전원을 껐다 켭니다.
설정 초기화와 관리
설정이 엉키면 7190-EN-QS 빠른 시작 가이드 5쪽의 Standard Product Defaults 바코드를 스캔해 표준 기본 설정으로 되돌립니다. 문자 전송을 빠르게 하는 Turbo Mode는 USB 키보드와 키보드 웨지 2가지 연결에서만 동작하며, 단말기가 문자를 빠뜨리면 Turbo Mode Off 바코드를 스캔합니다.
훼손되거나 흐리게 인쇄된 PDF417 코드가 많으면 Poor Quality PDF Reading을 켭니다. PDF 판독은 나아지지만 정상 코드의 반응이 느려지고, 1D 바코드 판독에는 영향이 없습니다.
동작 온도는 0~40°C, 낙하 설계 기준은 1.2m이고 본체는 공기 중 미립자를 막도록 밀봉돼 있습니다. 판독이 느려지거나 스캔이 멈추면 고객지원에 모델명 MS7190g와 연결 방식을 알려 주세요.
