Orbit 7120이 맞는 계산대

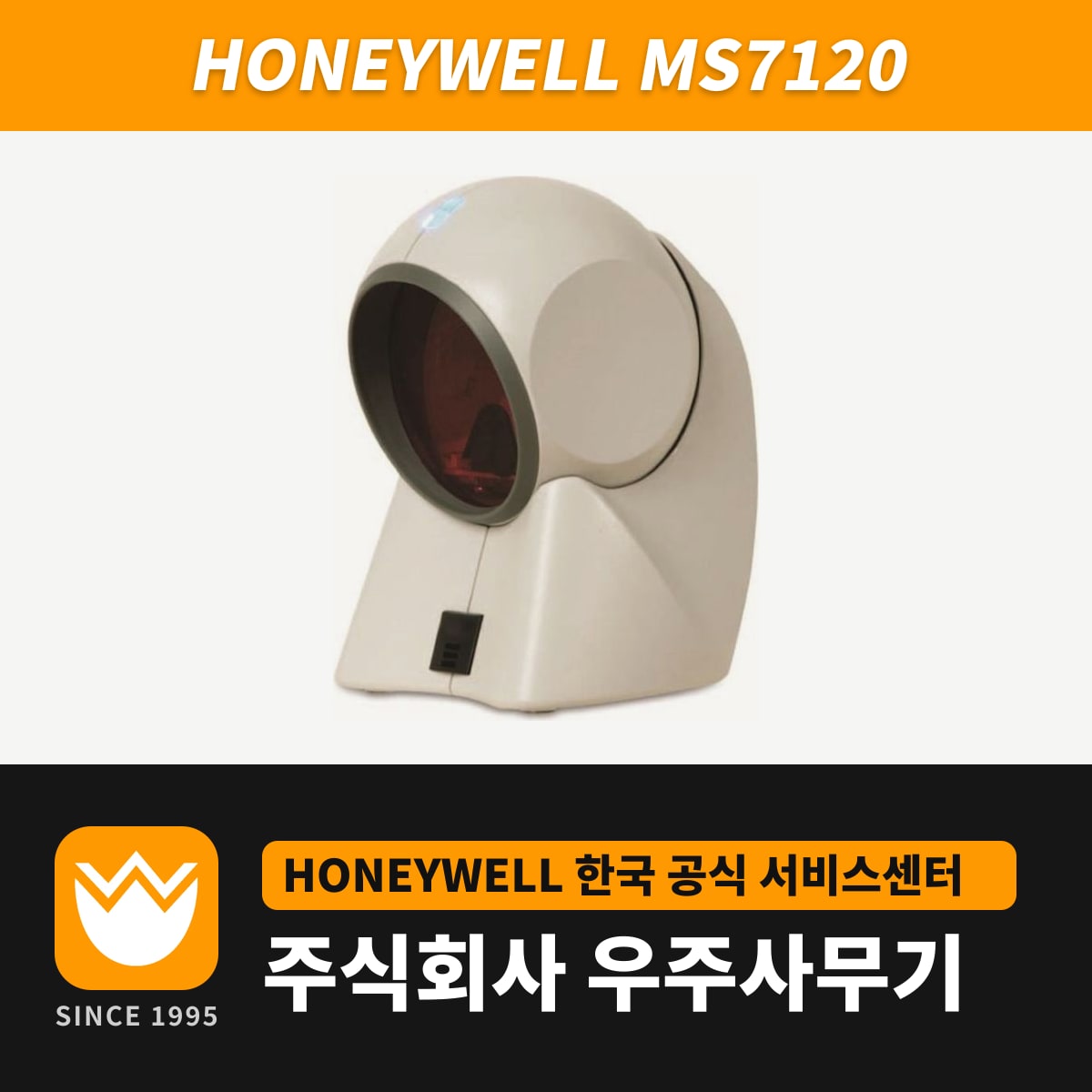

MS7120 Orbit은 계산대 위에 세워 두고 상품을 창 앞으로 지나가게 해 바코드를 스캔하는 탁상용 전방향 레이저 스캐너입니다. 평행선 4줄씩 5묶음으로 이루어진 20라인 패턴을 초당 1,120라인 속도로 비추므로, 바코드 방향을 일일이 맞추지 않고 스캔합니다.
본체는 105 x 102 x 150mm, 무게 400g으로 편의점처럼 계산대 공간이 좁은 소매 매장에 맞춘 크기입니다. 스캔 헤드를 30° 범위에서 기울여 큰 상품 쪽으로 맞추고, 크고 무거운 상품은 본체를 손에 들고 스캔합니다.
판독 코드는 표준 1D 바코드와 GS1 DataBar입니다. QR코드 같은 2D 코드를 함께 스캔하는 매장은 프레젠테이션형 2D 스캐너인 Genesis XP 7680g를 검토합니다.
바코드 폭별 판독 거리
| 바코드 폭 | Orbit 7120 | OrbitCG 7180 |
|---|---|---|
| 5.2mil | 0~50mm | 0~50mm |
| 7.5mil | 0~150mm | 0~150mm |
| 10mil | 0~175mm | 0~220mm |
| 13mil | 0~215mm | 0~275mm |
| 26mil | 0~250mm | 0~300mm |
13mil 바코드는 창 앞 215mm 안에서 읽고, 5.2mil처럼 가는 바코드는 50mm 안쪽까지 가까이 댑니다. 표의 거리는 해상도 5mil(0.125mm) 기준이며 바코드 인쇄 품질과 주변 환경에 따라 달라집니다.
바코드와 바탕의 반사율 차이가 35%에 못 미치는 흐린 라벨은 인쇄 농도부터 확인합니다. 바코드 면이 피치·스큐 각각 60°까지 기울어도 판독합니다.
같은 계열의 OrbitCG 7180은 버튼을 누르면 단일 라인(초당 56라인)으로 바뀌어 메뉴판처럼 원하는 바코드만 골라 스캔하는 CodeGate 기능과 RF EAS 태그 비활성화 안테나를 갖춘 모델입니다. 10mil 이상 바코드의 판독 거리도 7180이 45~60mm 더 깁니다.
연결 방식과 설치 순서
호스트 연결은 USB, RS-232, 키보드 웨지, IBM 468xx(RS485) 4가지이고, 케이블은 사용자가 직접 교체합니다. USB는 케이블 1개로 연결하고, RS-232와 키보드 웨지는 5V DC 전원 어댑터를 함께 꽂습니다.
설치는 PC 전원을 끈 뒤 본체 아래쪽 호스트 포트에 케이블을 꽂고, 연결을 마친 다음 PC를 켜는 순서입니다.
PC가 켜지면 USB 키보드 에뮬레이션, USB 시리얼 에뮬레이션, RS232, 키보드 웨지 에뮬레이션 가운데 맞는 인터페이스 설정 바코드를 스캔합니다. 키보드 웨지 연결은 이어서 키보드 국가 설정 바코드를 스캔하고, 확장 ASCII 문자가 들어간 바코드는 3자리·4자리 ALT 모드를 켭니다.
절전 모드와 설정 관리
절전은 레이저만 끄는 모드와 레이저·모터를 함께 끄는 모드로 나뉘고, 설정 바코드를 스캔해 항상 절전 또는 절전 안 함을 지정합니다. 동작 전력은 900mW, 대기 전력은 850mW입니다.
레이저는 650nm, 최대 출력 1.0mW의 Class 2 제품이라 스캔 창의 빛을 눈으로 직접 바라보지 않습니다. 동작 온도는 0~40°C, 낙하 설계 기준은 1.2m입니다.
설정이 엉키면 Recall Defaults 바코드를 스캔해 표준 기본 설정으로 되돌립니다. 펌웨어는 무료 MetroSet 2 소프트웨어로 업데이트하고, OPOS·JPOS 호환으로 POS 프로그램과 연동합니다.
스캔이 멈추거나 판독이 느려지면 고객지원에 모델명 MS7120과 연결 방식을 알려 주세요.
