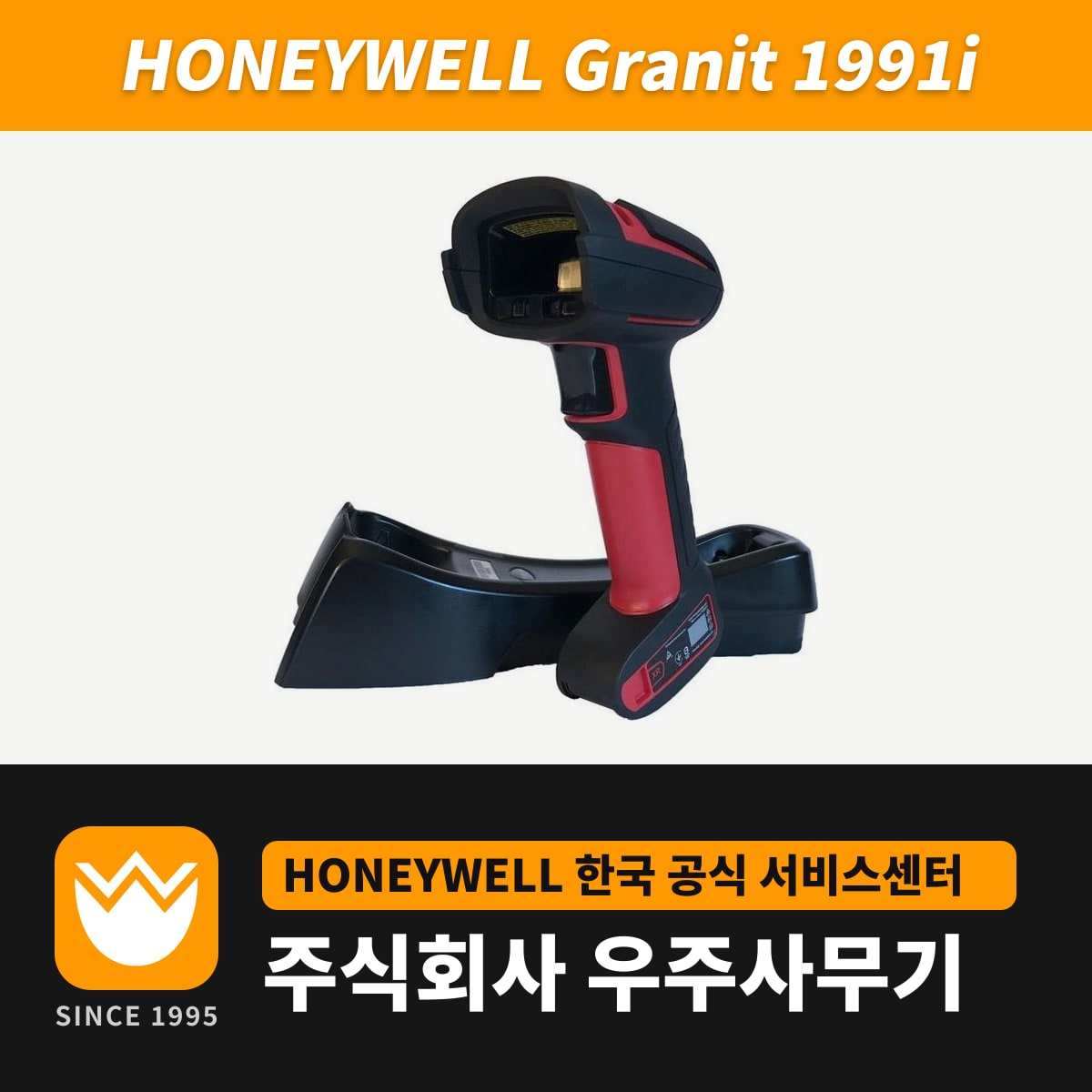

Granit 1991i는 충전·통신 받침대와 블루투스 v4.2로 연결하는 무선 산업용 2D 스캐너입니다. 3m 낙하와 IP67 기준으로 설계해 하역장, 지게차, 피킹 카트처럼 스캐너를 자주 떨어뜨리는 현장에 맞습니다.
본체·배터리·내구 조건은 같고 판독 거리가 다른 SR(표준 거리)과 XR(확장 거리) 두 모델이 있습니다. 작업자와 라벨 사이의 거리가 모델 선택 기준입니다.
SR·XR 모델별 판독 거리
| 코드 | 1991iSR | 1991iXR |
|---|---|---|
| 5mil Code 39 | 20~220mm | 20~220mm |
| 13mil UPC | 0~504mm | 0~1,520mm |
| 20mil Code 39 | 0~837mm | 0~2,236mm |
| 6.7mil PDF417 | 20~209mm | 20~209mm |
| 10mil 데이터매트릭스 | 30~220mm | 30~220mm |
| 20mil QR | 33~475mm | 0~484mm |
| 70mil Code 128 | - | 136~7,240mm |
| 100mil Code 39 | - | 10m |
SR의 13mil UPC 판독 거리는 504mm라 팔 길이 안의 작업대 라벨에 맞습니다. PDF417·데이터매트릭스·QR처럼 2D 코드 위주라면 두 모델의 거리가 거의 같으므로 SR로 충분합니다.
XR이 앞서는 쪽은 1D 바코드입니다. 13mil UPC를 1,520mm까지 인식하고, 70mil Code 128은 7,240mm, 100mil Code 39는 10m 거리에서 인식하므로, 바닥에서 높은 랙 라벨을 스캔하는 창고는 XR이 맞습니다.
최소 판독 해상도는 두 모델 모두 1D 3mil, 2D 6mil입니다. 이미저는 1280 x 800 화소이고 초당 4,500mm로 움직이는 코드도 인식합니다.
낙하·방수 설계 기준
스캐너는 25°C에서 MIL-STD-810G 기준 3m 낙하, 2.4m 20회 낙하, -30~50°C에서 2m 50회 낙하 시험을 기준으로 설계했습니다. 1m 텀블 시험은 7,000회입니다.
산업 현장에서 고장이 잦은 부위는 스캔 창입니다. 1991i의 스캔 창은 작고 안쪽으로 깊게 들어간 구조에 긁힘·충격에 견디는 소재라, 거친 취급에도 IP67 밀폐가 유지됩니다.
방진방수 등급은 스캐너가 IP67·IP65, 받침대가 IP51입니다. 받침대는 IP51이라 물이 튀지 않는 작업대나 사무실에 설치합니다.
배터리와 받침대 연결
배터리는 2450mAh 이상 리튬이온이고, 1회 충전 스캔 수는 최대 50,000회입니다. 초당 1회 스캔하는 조건에서 14시간 사용합니다.
받침대와 PC 사이 연결은 USB, 키보드 웨지, RS-232 TTL 중 하나입니다. 동작 온도 -20~50°C는 별매 산업용 케이블을 연결했을 때 기준이므로, 저온 구역에 설치할 계획이면 케이블 사양을 먼저 확인합니다.
스캔 결과는 LED, 비프음, 진동 3가지로 알려 주고, 비프음 크기·음색과 진동 세기는 설정 항목입니다. 여러 대를 함께 운용하는 현장은 SMU(Scanner Management Utility)로 설정 배포와 업데이트를 한 번에 처리합니다.
Granit 1911i·2105i와의 차이
Granit 1911i는 블루투스 v2.1, 838 x 640 화소 이미저, 스캐너 IP65입니다. 1991i는 블루투스 v4.2와 1280 x 800 화소 이미저를 탑재했고 IP67 등급을 받았으며, 1회 충전 스캔 수는 두 모델 모두 최대 50,000회입니다.
Granit 2105i는 3300mAh 배터리로 최대 100,000회 스캔하고 IP68 등급까지 받았습니다. 교대 근무 중 충전 횟수를 줄여야 하면 2105i를, 일반 2D 판독과 3m 낙하 기준이면 1991i를 선택합니다.
