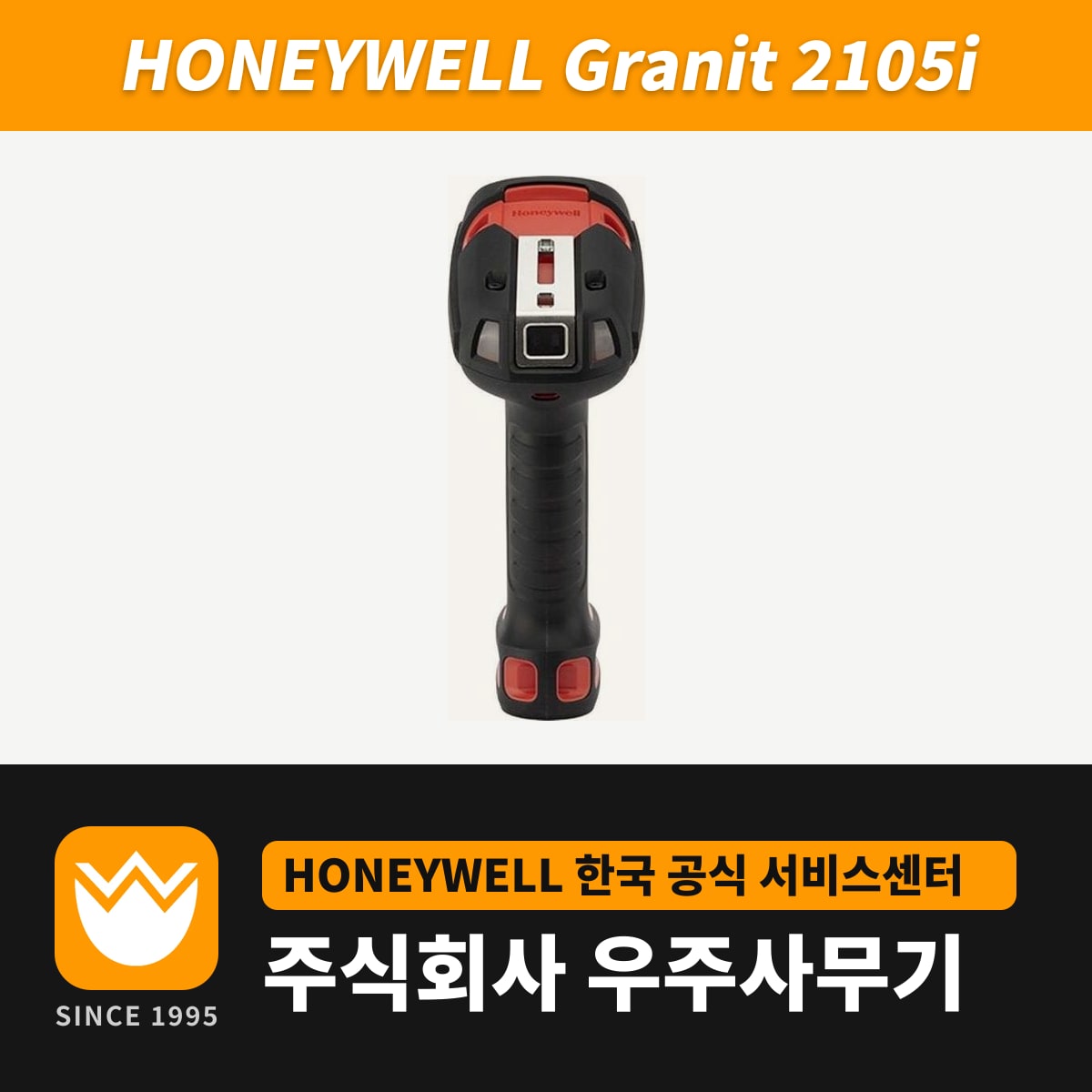

Granit Ultra 2105i는 받침대와 블루투스 v4.2로 통신하는 무선 초내구성 스캐너입니다. 본체·배터리·무선·내구 조건은 같고 이미저와 조준 방식이 다른 SR·HD·XR·XLR 4가지 모델이 있어, 읽을 코드의 크기와 거리를 먼저 정하면 모델이 정해집니다.
SR·HD·XR·XLR 모델별 판독 거리
| 코드 | SR | HD | XR | XLR |
|---|---|---|---|---|
| 2mil Code 39 | - | 0~72mm | - | - |
| 13mil UPC | 0~634mm | 18~155mm | 0~1,780mm | 19~3,679mm |
| 10mil 데이터매트릭스 | 5~261mm | 0~116mm | 5~261mm | 90~1,566mm |
| 20mil Code 128 | 0~1,033mm | - | 0~2,812mm | 최대 7,504mm |
| 100mil Code 39 | - | - | 최대 10,848mm | 최대 29,918mm |
SR은 접촉부터 팔 길이까지 일반 라벨을 읽고, HD는 2mil 1D·2D 코드까지 읽는 고밀도 모델입니다. HD의 13mil UPC 최대 거리는 155mm라 박스 라벨을 멀리서 읽는 작업에는 SR이 맞습니다.
XR은 근거리·원거리 이미저를 함께 써서 13mil UPC를 0mm부터 1,780mm까지 한 대로 읽습니다. 100mil Code 39는 약 10.8m 떨어진 곳에서도 읽습니다.
XLR은 100mil Code 39를 약 30m에서 읽는 대신 가까운 코드에 약합니다. 13mil UPC는 19mm, 10mil 데이터매트릭스는 90mm보다 가까우면 읽지 못하므로, 손에 든 라벨과 높은 랙을 번갈아 읽는 작업자에게는 XR을 권합니다.
모델별 조준 방식과 조명
SR과 HD는 525nm 녹색 LED로 조준하고 2700K 따뜻한 흰색 LED로 비춥니다. XR과 XLR은 520nm 녹색 Class 2 레이저로 조준하고 조명은 황록색 LED입니다.
이미저는 SR·HD·XR이 1280 x 1080 화소, XLR이 1900 x 800 화소입니다. 초당 4,000mm로 움직이는 코드도 읽고, 인쇄 대비가 15%까지 낮은 라벨도 판독합니다.
배터리 용량과 충전 방법별 시간
| 충전 방법 | 충전 시간 |
|---|---|
| USB 2.0 포트 | 12시간 이내 |
| USB BC1.2 포트 | 4시간 |
| 전원 어댑터(5V 3A) | 4시간 |
| 4칸 배터리 충전기(MB4-BAT-SCN11) | 4시간 |
배터리는 3300mAh 리튬이온이고, 1회 충전으로 최대 100,000회 스캔합니다. 사용 시간 14시간은 초당 2회씩 읽는 조건에서 나온 수치입니다.
충전은 5~35°C에서만 됩니다. 스캐너 동작 하한은 -20°C이므로, -20°C까지의 저온 구역에서 쓰더라도 받침대와 4칸 충전기는 실온 쪽에 둡니다.
낙하·방수 시험 조건
스캐너는 IP65와 IP68 두 등급을 모두 받았고, 받침대는 IP65입니다. 낙하는 25°C에서 MIL-STD-810G 기준 3m, -20~50°C에서 2.5m 20회, -30~50°C에서 2m 50회 시험을 기준으로 설계됐습니다.
1m 텀블은 7,500회, 트리거는 300만 회 작동 시험을 거쳤습니다. 5~300Hz 구간에서 최대 5G 진동도 견딥니다.
받침대 설치와 관리 도구
책상 위에서는 받침대에 스캐너를 떨어뜨리듯 꽂아 충전하고, 벽이나 차량에 세로로 달 때는 잠금 장치를 걸어 스캐너를 고정합니다. 받침대와 PC 사이 연결은 USB, 키보드 웨지, RS-232 TTL 가운데 하나입니다.
한 화면에 코드가 여러 개 있으면 Data Format Editor로 전부 읽어 정해 둔 순서대로 내보냅니다. 여러 대의 설정과 업데이트는 SMU(Scanner Management Utility)로 한꺼번에 배포하고 개별 설정은 EZConfig로 바꾸며, 설정이 막히면 고객지원에서 2105i 모델별로 안내합니다.
