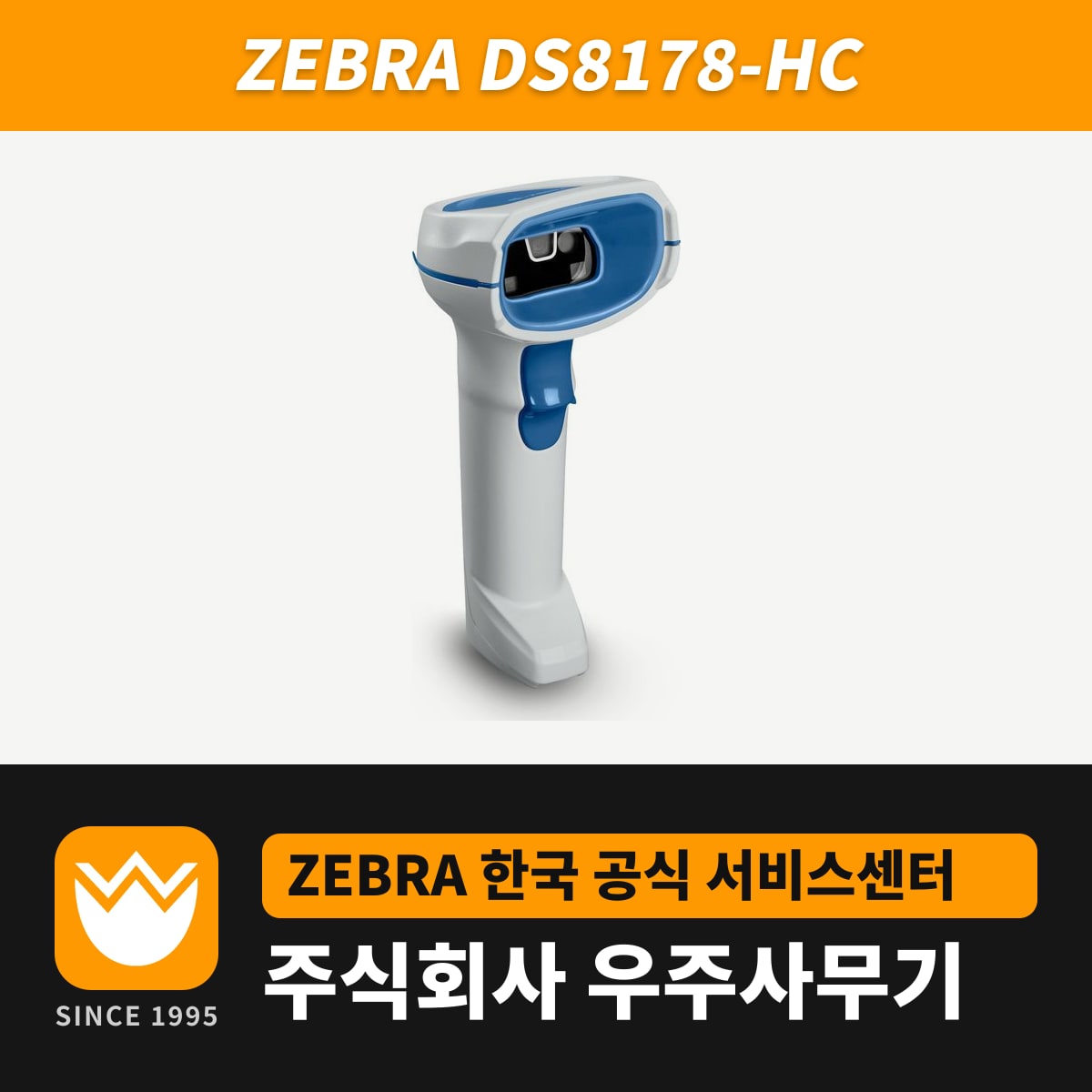

DS8178-HC는 무선 DS8178의 헬스케어 구성입니다. 주문 코드는 자석 받침·FIPS·진동 모터 구성인 DS8178-HCMF00BVMWW와 PowerCap 전원 구성인 DS8178-HCSF00BVMWW 두 가지이고, 둘 다 헬스케어 화이트 외관에 초록색 조준점을 적용합니다. 구성표에 진동 모터가 적힌 것은 DS8178-HCMF00BVMWW 쪽이라, 아래의 진동 알림은 이 구성 기준입니다.
스캐너 무게는 237g이고, 충전·PC 연결은 병원용 흰색 CR8178 크래들이 맡습니다. 판독 구간은 근거리 쪽으로 옮겨져 있어, 100% UPC 최대 거리가 SR 구성의 61.0cm에서 40.4cm로 짧아지는 대신 5mil Data Matrix를 4.8~11.4cm에서 읽습니다.
병원용 흰색 크래들 2종과 거치 방법
| 크래들 | 구성 코드 |
|---|---|
| 자석 받침 프레젠테이션 크래들 | CR8178-PCM00FBWW |
| 스탠다드(책상·벽) 크래들 | CR8178-SC100FBWW(제품 설명서) / CR8178-SCM00FBWW(액세서리 가이드) |
흰색 스탠다드 크래들은 제품 설명서와 2021년 액세서리 가이드의 품번이 달라, 주문 때 두 품번 중 현재 공급되는 쪽을 확인합니다.
CR8178-PCM00FBWW 크래들에 꽂아 두면 스캐너가 물체 감지 상태로 기다리다 코드를 대는 순간 깨어나 읽고, 이때 조명이 희미하게 켜져 있는 것은 정상입니다. 프레젠테이션 모드 운용과 충전은 0~40°C에서 합니다.
모니터나 의료용 카트에 달 때는 Creative Mounting Solutions 브래킷 3종 가운데 고릅니다. KN5109는 프레젠테이션 크래들을 모니터에, KN120G는 크래들과 제브라 프린터를 함께 모니터에 달고, KN5110은 크래들을 벽에 부착합니다.
야간 모드에서 꺼지는 소리와 남는 알림
DS8178-HC의 야간 모드는 판독음을 포함해 4가지 소리를 끕니다. 판독음 외에 크래들에 꽂을 때 나는 소리, 블루투스 연결이 끊길 때 나는 소리, 크래들 페이지 버튼 호출음이 꺼지고, 호출 때는 LED와 진동만 남습니다.
잔량 부족 경고(고음 4번)와 블루투스 연결 시간 초과·거부음까지 끄려면 야간 모드 무음 항목 2가지(파라미터 2262·2263)를 "Disable in Night Mode"로 바꿉니다. 이 경우 소리 대신 진동으로 알립니다.
야간 모드에서 CR8178 크래들의 페어링 바코드를 스캔하면 신호음 대신 진동이 울리고, 연결되면 한 번 더 진동합니다. 배터리를 빼거나 Battery Off 바코드로 끈 뒤 다시 켜면 야간 모드는 풀려 있습니다.
분실 경보(Virtual Tether)의 진동·무음 동작
분실 경보는 출고 시 꺼져 있습니다. 켜면 스캐너와 크래들의 블루투스 연결이 끊길 때 스캐너가 신호음, LED, 조명, 진동 4가지로 알리는데, 진동은 DS8178-HC에만 있고 크래들은 LED로만 알립니다.
야간 모드인 스캐너는 출고 설정("Except in Night Mode")에 따라 경보음을 내지 않고 LED·조명·진동만 켭니다. 병실에서 경보음이 울리지 않게 하려면 이 설정을 그대로 둡니다.
| 경보 항목 | 출고 설정 | 조절 범위 |
|---|---|---|
| 연결이 끊긴 뒤 경보까지 대기 | 30초 | 5~99초 |
| 경보 지속 시간 | 5분 | 1~99분, 0이면 무제한 |
| 트리거·페이지 버튼으로 일시 정지 | 30초 | 1~99초 |
경보는 스캐너와 크래들이 이미 연결돼 있다가 끊길 때만 울리고, 전원을 켤 때는 울리지 않습니다. 스캐너를 다른 크래들에 꽂거나 페어링 바코드로 옮길 때, 123Scan·SMS로 펌웨어나 설정을 넣느라 연결이 끊길 때, 배치 모드를 켜 둔 경우에도 경보가 나지 않습니다. 반대로 크래들 전원이 꺼지면 스캐너가, 스캐너에서 배터리를 빼면 크래들이 경보를 냅니다.
정전으로 크래들 여러 대가 한꺼번에 꺼지면 짝지어진 스캐너가 모두 경보를 울립니다. 이때는 트리거를 당겨 경보를 30초씩 멈추거나(설정을 바꾸면 완전 정지), 배터리를 잠시 빼서 끕니다.
DS8178-HC 코드별 판독 구간
| 바코드 | 밀도 | 가까운 쪽 | 먼 쪽 |
|---|---|---|---|
| Code 39 | 3mil | 3.6cm | 13.0cm |
| Code 128 | 5mil | 3.0cm | 20.6cm |
| Code 128 | 15mil | 2.5cm | 42.9cm |
| PDF417 | 6.67mil | 2.8cm | 20.6cm |
| Data Matrix | 5mil | 4.8cm | 11.4cm |
| Data Matrix | 10mil | 1.5cm | 21.6cm |
| QR | 10mil | 1.5cm | 19.6cm |
| UPC(100%) | 13mil | 0cm | 40.4cm |
표백제 계열 소독제는 스캐너에만 사용하고 크래들에는 사용하지 않습니다. 유선 병원용 모델의 소독제 목록과 진동 시간 설정은 DS8108-HC 페이지에 있습니다.
