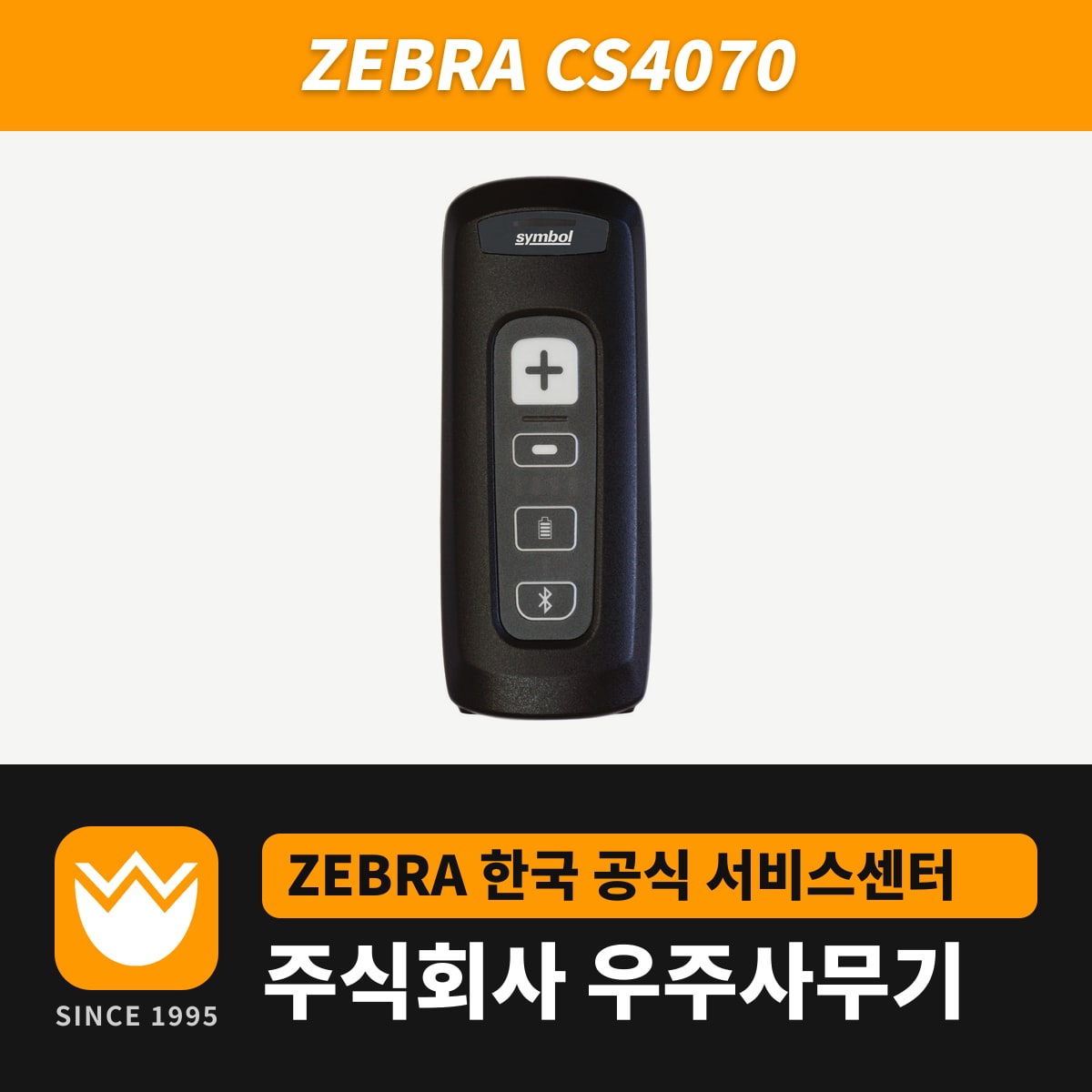

CS4070은 2021년 9월 8일 제조사 판매가 끝난 포켓형 1D/2D 스캐너입니다. 제브라 고객지원은 2026년 11월 8일에 끝나며, 새로 구입하신다면 후속인 CS60 계열의 CS6080을 고르시면 됩니다. 아래는 지금 사용 중인 CS4070을 계속 운용할 때 필요한 배치 파일, 설정 복제, 충전 조건입니다.
배치 모드별 저장과 전송 방식
| 모드 | 저장 시작 | 보내는 방법 |
|---|---|---|
| Normal(기본) | 저장하지 않음 | 스캔 즉시 블루투스 전송 |
| Out of Range | 호스트와 연결이 끊길 때 | 범위로 돌아오면 자동 재연결 후 전송 |
| Standard | Enter Batch Mode 바코드를 스캔한 뒤 | Send Batch Data 바코드로 블루투스 전송 |
| Batch Only | 항상(라디오 꺼짐) | USB로 PC에 연결해 파일 복사 |
Normal 모드에서 호스트와 짝이 없는 채로 스캔하면 짧고 높은 삐 소리가 4번 나고 데이터는 남지 않습니다. Out of Range 모드는 저장해 둔 내용을 다 보낼 때까지 새 스캔을 막습니다.
Standard 모드에서 Send Batch Data를 스캔하면 스캐너는 보안을 위해 보낸 파일을 바로 지웁니다. 받는 프로그램의 입력 칸을 먼저 열어 두지 않으면 그 1회분 데이터는 되살릴 수 없습니다.
USB 케이블로 PC에 꽂으면 CS4070이 이동식 디스크로 잡히고, \Scanned Barcodes 폴더의 텍스트 파일을 복사해 옵니다. 복사한 파일을 지우지 않으면 배치 모드를 바꿀 수 없고, 케이블이 꽂힌 동안에는 스캔도 되지 않습니다.
배치 모드에서 잘못 스캔한 코드는 그 바코드를 다시 겨누고 (-) 버튼을 누르면 한 건만 지워집니다. (-) 버튼을 3초 누르면 저장된 전체가 지워지고, 메모리가 가득 차면 스캔할 때 긴 삐 소리가 5초 동안 납니다.
여러 대에 같은 설정을 넣는 5단계
- 기준으로 삼을 1대를 설정 바코드나 123Scan으로 맞춥니다. 123Scan은 2D 설정 바코드를 만들어 주고, CS4070은 1D 설정 바코드를 읽지 않습니다.
- 기준 스캐너 1대를 USB로 연결해 Config.ini 파일을 PC로 복사합니다.
- BTName 줄을 지우거나 "BTName="으로 비워 두면 스캐너마다 "CS4070:일련번호" 이름으로 검색돼 구별됩니다.
- 나머지 스캐너를 1대씩 USB로 연결해 Config.ini를 새 파일로 교체합니다.
- 복제한 스캐너마다 3장 6쪽의 날짜·시간 설정 바코드를 스캔해 시계를 맞춥니다.
펌웨어 교체는 USB 연결, 파일 복사, 안전 제거 세 단계입니다. 스캐너의 최상위 폴더에 .dat와 .bin 파일을 넣고 안전하게 제거하면, 몇 분 뒤 LED가 녹색으로 바뀌며 설치가 끝납니다.
블루투스 2.1 짝 짓기와 해제
- 스캔 버튼(+)을 눌러 스캐너를 깨웁니다.
- 블루투스 버튼을 삐 소리가 나고 파란 LED가 깜박일 때까지 눌러 검색 모드로 전환합니다.
- 호스트의 블루투스 목록에서 CS4070을 고릅니다.
- PIN을 물으면 부록 C의 PIN 입력 바코드를 스캔한 뒤 Enter 바코드를 스캔합니다.
CS4070은 최근에 짝 지은 호스트 8대의 PIN을 기억해 두 번째부터는 입력 없이 붙습니다.
기본 연결은 키보드처럼 입력하는 HID이고, 받는 프로그램이 직렬 포트를 읽는다면 SPP로 바꿉니다. SPP에서는 태블릿 화면을 잘못 눌러 생긴 글자가 바코드 데이터 사이에 끼어들지 않습니다.
블루투스 버튼을 2초 누르면 잠시 끊기고, 다시 누르면 같은 호스트에 붙습니다. 5초 넘게 누르면 연결을 끊고 새 호스트를 찾고, 다른 기기로 완전히 옮길 때는 3장 10쪽의 Unpair 바코드를 스캔합니다.
충전 온도와 크래들 3종
배터리는 0~35°C에서 충전하고, 30°C를 넘으면 스캐너와 크래들이 충전을 조절하다가 35°C를 넘으면 멈춥니다.
CHS5000-1000CR는 스캐너 1대와 예비 배터리 1개를, CHS5000-8000CR는 스캐너 8대를, SAC5000-8000CR는 배터리 8개를 함께 충전합니다. 스캐너를 꽂는 1슬롯·8슬롯 크래들에서도 블루투스 연결은 유지되고, 유선 이더넷 통신은 없습니다.
PC의 USB 허브로 충전할 때 끝까지 차지 않으면 전원이 들어가는 허브(5V, 최대 500mA)에 꽂습니다. 배터리를 빼면 스캐너가 재부팅되지만 내부 백업 배터리가 시계는 지켜 둡니다.
수리를 맡기기 전에는 스캐너의 \Parameters 폴더에 있는 sysinfo.txt를 열어 두시면 됩니다. 일련번호와 소프트웨어·블루투스·스캔 엔진 버전 4가지가 이 파일 하나에 들어 있습니다.
