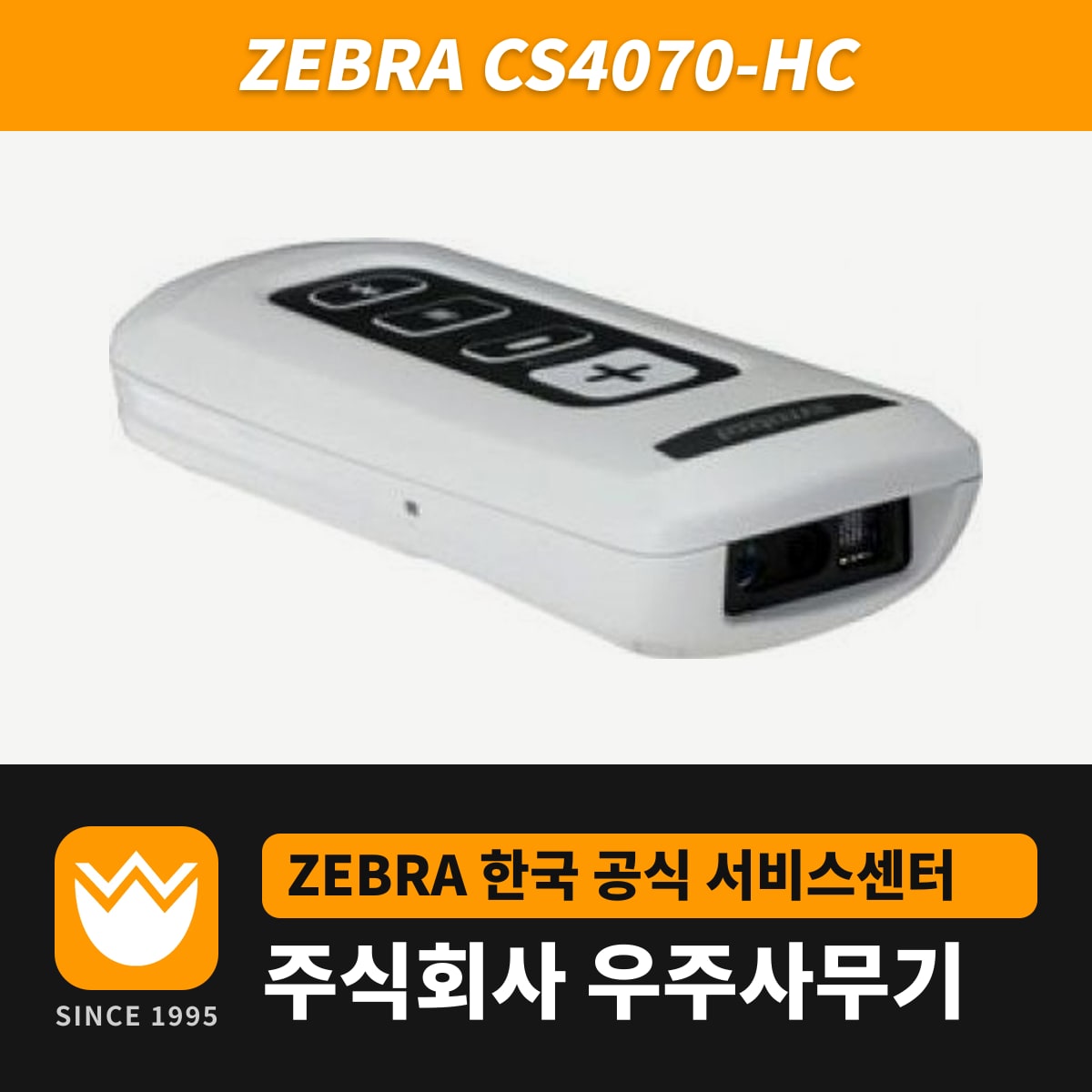

CS4070-HC는 CS4070의 병원용 구성(CS4070HC)으로, 일반 CS4070SR에는 없는 진동 모터를 넣었고 PC에 꽂는 블루투스 USB 동글(BT-CS1-0BR)도 이 구성 전용입니다. 제브라는 CS4070 계열을 2021년 9월 8일까지만 팔았고, 고객지원 창구는 2026년 11월 8일에 닫습니다. 병동용 스캐너를 새로 구입하신다면 후속 CS60-HC로 넘어갑니다.
야간 병동의 진동 알림과 자동 무음
진동 모터(Decode Pager Motor)는 출고 때부터 켜져 있어, 바코드를 읽으면 200ms 동안 떨립니다. 진동 길이는 150·200·250·300·400·500·600·750ms 8단계 중에서 설정 바코드로 고릅니다.
Automatic Day/Night Mode를 켜면 정해 둔 시간대에는 삐 소리가 꺼지고 그 대신 진동으로 알립니다. 시간대는 아래 네 가지 교대 프로필 중 하나를 스캔하거나, 시작·종료 시각을 직접 넣습니다.
| 프로필 | 무음 시간대 |
|---|---|
| Shift 1(기본) | 20:00~다음 날 08:00 |
| Shift 2 | 23:00~다음 날 04:00 |
| Shift 3 | 01:00~08:00 |
| 24 Hour Shift | 20:00부터 24시간 무음, 다음 24시간은 소리, 이후 반복 |
직접 넣을 때는 Start Time 바코드를 스캔하고 숫자 바코드 4개로 24시간제 시각을 입력한 뒤, Stop Time도 같은 방법으로 넣습니다. 오전 8시 15분 시작이면 0, 8, 1, 5를 차례로 스캔합니다.
무음 시간은 스캐너 내부 시계를 따릅니다. 공장 초기화를 했거나 배터리를 뺐다 끼운 뒤에는 제브라 지원 사이트의 RTCSync.exe로 스캐너 시계를 PC와 맞춰야 하고, 시계가 어긋나 있으면 오류음이 나고 무음이 제시간에 켜지지 않습니다. 무음 중 잠깐 소리를 되살릴 때는 스캔 버튼(+)을 10초 넘게 누르고, 같은 동작을 한 번 더 하거나 다음 시작 시각이 되면 다시 무음으로 돌아갑니다.
BT-CS1-0BR 동글로 PC에 연결하는 순서
- 동글을 벽에 걸 때는 #3 목재 나사(나사산 지름 2.52mm 이하, 둥근 머리)나 M2.5 기계 나사를 따로 준비합니다.
- RJ45 쪽 케이블을 동글에 꽂고 반대쪽 USB를 PC에 꽂습니다.
- 동글 앞면 라벨의 짝 짓기 바코드를 CS4070-HC로 한 번 스캔합니다.
PIN 입력은 필요 없고, 동글의 파란 LED가 계속 켜져 있으면 연결된 상태, 꺼져 있으면 짝이 없는 상태입니다. 동글 1개에는 스캐너 1대만 연결됩니다.
동글은 USB 버스 전원으로 100mA 미만을 소비하고, Windows와 리눅스 32·64비트 PC에서 드라이버 없이 키보드 입력(HID)으로 잡힙니다. 몸체는 IP40이고 벽이나 선반 위에 고정하는 구조라, 짝 짓기 바코드가 고정한 뒤에도 앞에서 보입니다. 케이블을 잃어버리면 교체용 CBA-U21-S07ZAR를 주문합니다.
스캐너가 자리를 떠날 때 울리는 경보
Out of Range Electric Fence Alarm을 켜 두면, 스캐너가 블루투스 호스트 범위를 벗어난 채로 정해 둔 시간이 지날 때 삐 소리를 계속 내고 진동하며 LED가 빨강·주황으로 빠르게 깜박입니다. 범위를 벗어난 뒤 경보까지 기다리는 시간은 기본 3초이고 0초에서 5분까지 8단계로 고릅니다.
경보가 울리는 시간은 기본 3초, 최대 10분입니다. (-) 버튼을 3초 넘게 눌렀다 떼거나 스캐너가 범위 안으로 돌아오면 멈춥니다. 배치 모드(Standard, Out of Range, Batch Only)로 바꾸면 이 경보는 자동으로 꺼집니다.
