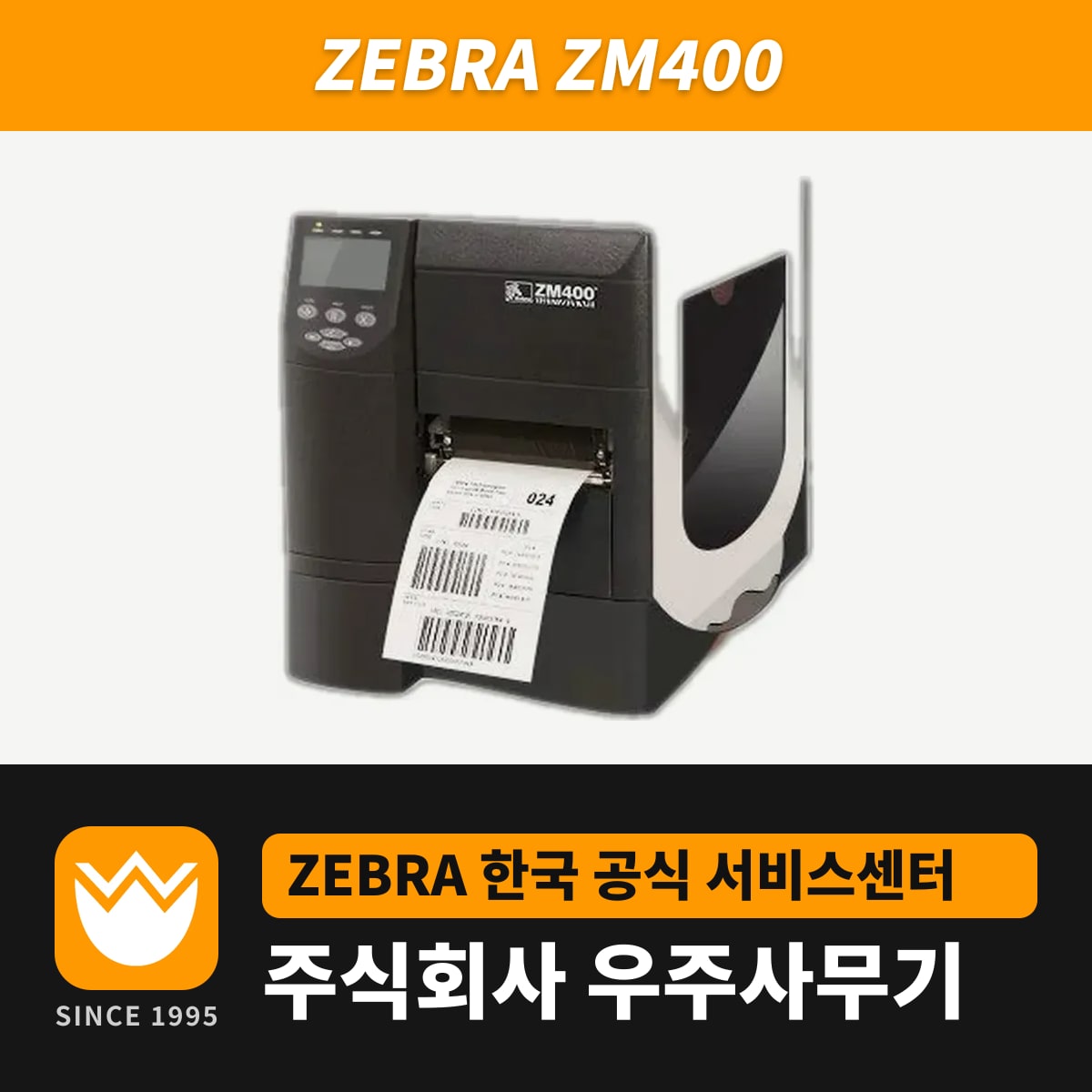

ZM400은 제브라 Z 시리즈의 4인치 산업용 라벨 프린터입니다. 203dpi 헤드 기준으로 폭 104mm까지 인쇄하고, 헤드는 203dpi·300dpi·600dpi 세 종류로 나왔습니다. 6인치 형제 모델 ZM600에는 600dpi 헤드가 없습니다.
ZM400 해상도별 속도와 연속 인쇄 길이
| 헤드 | 속도 설정 | 최대 연속 인쇄 길이 | 가로 방향 바코드 막대 폭 |
|---|---|---|---|
| 203dpi | 61mm/s, 76~254mm/s | 3,988mm | 4.9~49mil |
| 300dpi | 61mm/s, 76~203mm/s | 1,854mm | 3.3~33mil |
| 600dpi | 38mm/s, 51~102mm/s | 508mm | 1.6~16mil |
범위로 적은 속도 구간은 25mm/s 간격으로 올리고 내립니다. 300dpi 헤드로 바코드를 90도 돌려 세로로 인쇄하면 가장 가는 막대가 3.9mil로 굵어집니다.
펌웨어는 ZPL II와 XML 방식 ZPL을 받습니다. EPL II, APL-I, APL-D 명령은 203dpi ZM400만 받으므로, EPL로 만든 양식을 300dpi나 600dpi 장비에서 사용하려면 ZPL 양식으로 바꿔야 합니다.
잉크면이 안쪽인 리본과 회색 스핀들
기본 리본 스핀들은 검은색이고, 잉크면이 바깥으로 감긴 리본을 겁니다. 잉크면이 안쪽으로 감긴 리본은 회색 스핀들을 사용하는 대체 열전사 옵션이 있어야 걸리고, 이 옵션은 ZM400에만 있었습니다.
롤의 어느 쪽이 잉크면인지 모르면 라벨 한 장을 떼어 접착면 모서리를 리본 롤 바깥에 눌렀다가 뗍니다. 잉크 가루가 라벨에 묻어나면 바깥 감김 리본이고, 아무것도 묻지 않으면 안쪽 감김 리본입니다.
리본 폭은 110mm까지이고, 용지보다 좁게 걸면 드러난 헤드 부분이 먼저 닳습니다. 길이는 용지와 리본 롤 비율에 따라 300m(2:1)와 450m(3:1) 두 규격입니다.
라벨 폭별 헤드 압력 다이얼 시작 위치
헤드 압력 다이얼은 안쪽과 바깥쪽 두 개이고, ZM400은 각각 1~4단계입니다. 라벨 폭에 맞춰 아래 위치에서 시작합니다.
| 라벨 폭 | 안쪽 다이얼 | 바깥쪽 다이얼 |
|---|---|---|
| 1인치 | 3 | 1 |
| 2인치 | 4 | 1 |
| 3인치 | 3 | 2 |
| 3.5인치 이상 | 3 | 3 |
인쇄가 왼쪽에서 옅어지면 안쪽, 오른쪽에서 옅어지면 바깥쪽 다이얼을 1단계씩 높입니다. 인쇄 도중 용지가 왼쪽으로 밀려가면 바깥쪽을 올리거나 안쪽을 한 단계 내립니다.
기본 포트와 케이블 길이
USB 2.0, IEEE 1284 양방향 병렬, RS-232C 시리얼(DB9F)이 기본 포트입니다. 케이블은 USB 5m, 병렬 3m, 시리얼 15.24m까지 연결할 수 있습니다. 유선 이더넷(10BASE-T/100BASE-TX)과 802.11b/g 무선랜은 ZebraNet 프린트 서버 옵션을 달아야 합니다.
필 모드로 라벨을 떼어 낼 때 대지를 앞으로 내보내지 않고 감아 두는 라이너 회수 옵션도 ZM400에서만 골랐습니다.
2014년 판매 종료와 후속 ZT411
ZM400의 마지막 판매일은 2014년 9월 30일, 아태 지역만 2014년 12월 31일까지 팔았습니다. 제조사 수리·기술 지원도 2019년 12월 30일(아태 2020년 3월 31일)로 마감됐습니다.
제브라가 지정한 후속 모델은 ZT411입니다. 인쇄 폭 104mm, 203dpi 연속 인쇄 길이 3,988mm, 600dpi 헤드 선택은 두 모델이 같습니다. 203dpi 최고 속도는 ZM400이 254mm/s, ZT411이 356mm/s입니다.
병렬 포트는 ZM400에서 기본이지만 ZT411에서는 옵션입니다. 병렬 케이블로 PC와 연결해 운용하던 현장은 교체할 때 병렬 옵션을 함께 주문하거나 USB로 바꿉니다.
지금 사용하는 장비의 윈도우 드라이버와 영문 사용자 가이드는 ZM400 드라이버 다운로드에 모아 두었습니다.
