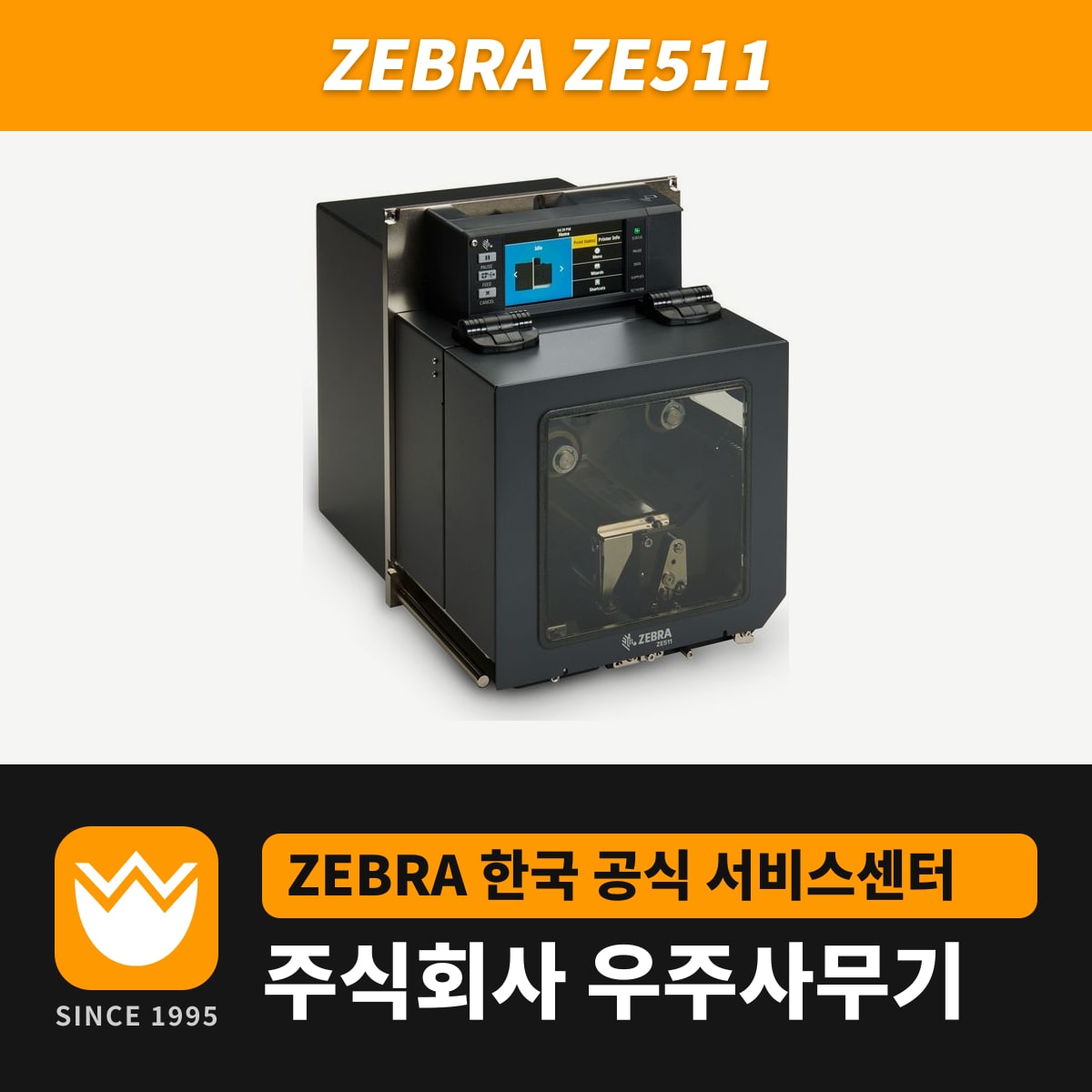

ZE500-4 자리를 이어받은 4인치 인쇄 엔진
ZE511은 판매가 끝난 ZE500의 4인치 후속으로 제조사가 지정한 인쇄 엔진입니다. 폭 104mm까지 인쇄하고, 라벨 부착기 구조에 맞춰 인쇄부가 오른쪽인 모델과 왼쪽인 모델 중에서 고릅니다. 6인치 라벨은 같은 계열 ZE521이 맡습니다.
냉각 팬이 없는 전체 금속 외함이라 먼지와 물이 안으로 잘 들어가지 않습니다. 4.3인치 컬러 터치 화면은 방향을 돌릴 수 있고, 화면 연장·거치 키트를 사용하면 엔진에서 최대 2m 떨어진 곳에 답니다.
457mm/s가 나오는 조건
| 헤드 | 최고 속도 | 연속지 최대 길이 |
|---|---|---|
| 203dpi 감열 + 고속 헤드 옵션 | 457mm/s(18ips) | 3,810mm(150인치) |
| 203dpi 열전사 | 356mm/s(14ips) | 3,810mm(150인치) |
| 300dpi(옵션) | 356mm/s(14ips) | 2,540mm |
| 600dpi(옵션) | 152mm/s(6ips) | 1,270mm |
203dpi에서 14ips를 넘기려면 리본 없는 감열 인쇄여야 하고, 고속 헤드 옵션도 달아야 합니다. 고속 헤드와 600dpi 헤드는 ZE511에만 있고 6인치 ZE521에는 없습니다.
어플리케이터 출력 전압과 점퍼 설정
DB15 어플리케이터 포트의 출력 전압은 SGD 명령으로 0V·5V·24V 중 하나를 고릅니다. 5V는 1.0A까지, 24V는 0.5A까지 내보내고, 부착기 쪽에서 전압을 공급한다면 반드시 0V로 둡니다.
보드의 J3 점퍼는 출고 때 5V 상한으로 묶여 있어서, 24V를 사용하려면 J3을 3·4번 핀으로 옮깁니다. J5 점퍼는 기본이 프린터 접지와 분리(절연)된 상태입니다. 보드에는 사용자가 갈 수 있는 퓨즈가 없고, 출력 전원은 순간 단락은 견디지만 단락이 길게 이어지면 손상됩니다.
통신 옵션 슬롯 배치
USB 2.0, RS-232 시리얼, 10/100 이더넷, 블루투스 4.1, USB 호스트 2개가 기본이고, 옵션 카드는 엔진 안의 위·아래 슬롯 두 곳에 넣습니다.
- 무선 랜이 필요하면 무선 카드를 먼저 위쪽 슬롯에 배정합니다. 무선 카드는 아래쪽 슬롯에 들어가지 않습니다.
- 두 번째 유선 이더넷은 아래쪽 슬롯에 넣습니다.
- 병렬 카드는 위·아래 어느 쪽이든 되므로 남은 슬롯에 넣고, 케이블은 3m 이내(1.83m 권장 길이)로 연결합니다.
한글·영문 사용자 가이드에는 DB15 핀별 신호와 J3·J5 점퍼 그림이 있고, ZE511 다운로드 페이지에서 드라이버와 함께 받습니다. 리본은 코팅면이 안쪽으로 감긴 것과 바깥쪽으로 감긴 것 모두 걸리며, 바꿔 걸 때는 메뉴의 Ribbon Ink Side를 그 방향(In/Out)으로 맞춥니다.
