판매가 끝난 라벨 부착기용 인쇄 엔진

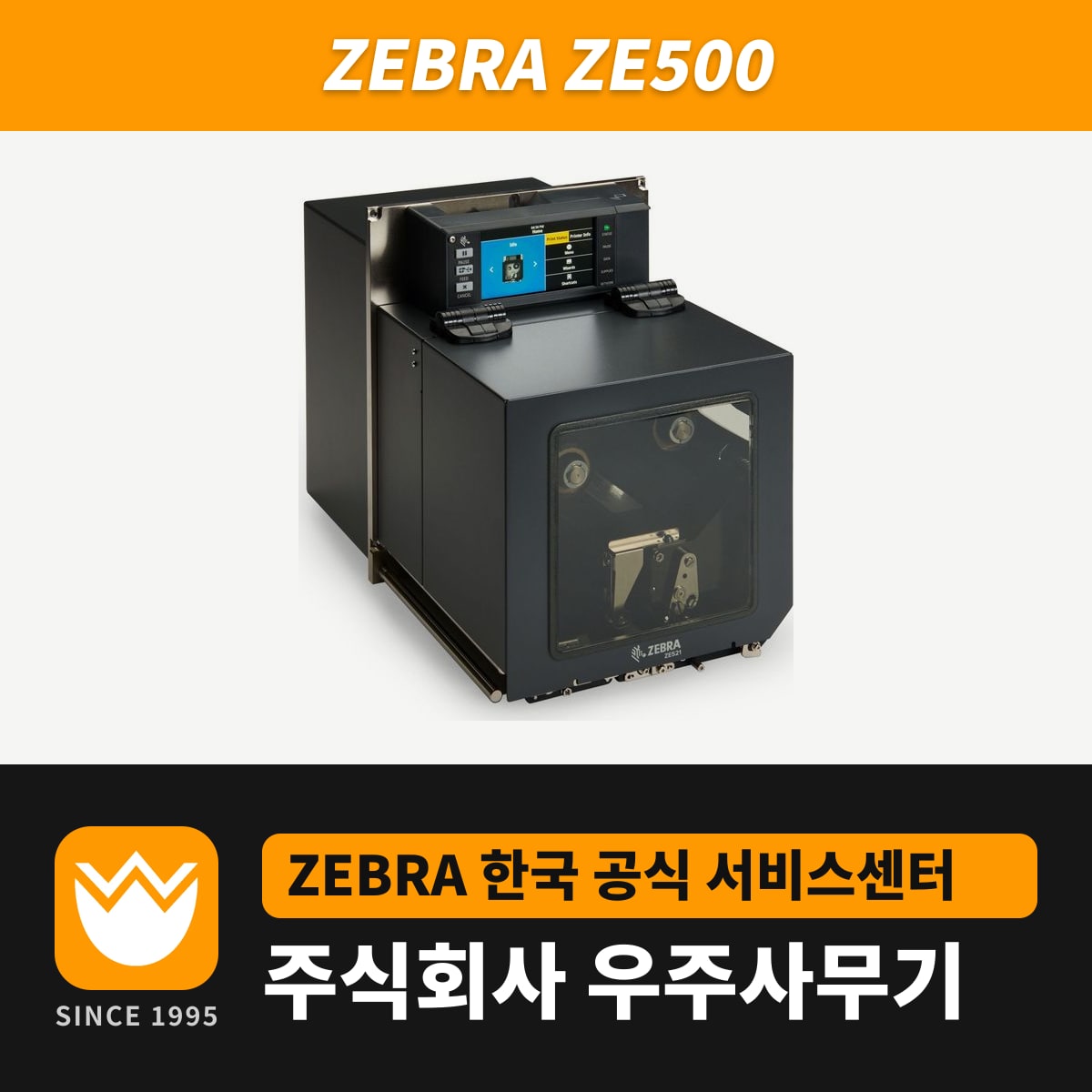

ZE500은 라벨 자동 부착기(어플리케이터)에 넣어 사용하는 제브라 인쇄 엔진으로, 폭 104mm까지 인쇄하는 4인치 ZE500-4와 폭 168mm까지 인쇄하는 6인치 ZE500-6이 있었습니다. 제브라의 마지막 판매일은 2022년 7월 28일이고, 서비스·지원은 2027년 9월 28일(아시아·태평양 10월 28일)까지 이어집니다.
제조사가 지정한 후속은 4인치 ZE511과 6인치 ZE521입니다. 부착기 설계에 맞춰 인쇄부가 오른쪽에 있는 RH 모델과 왼쪽에 있는 LH 모델을 따로 골랐고, 교체할 때도 같은 방향 모델로 주문합니다. 한글·영문 사용자 가이드와 드라이버는 ZE500 다운로드 페이지에서 받습니다.
4인치와 6인치 모델의 용지 조건
| 항목 | ZE500-4 | ZE500-6 |
|---|---|---|
| 용지 폭(받침지 포함) | 16~114mm | 76~180mm |
| 용지 두께 | 0.135~0.254mm | 0.076~0.305mm |
| 최소 라벨 길이(어플리케이터, 백피드 켬) | 12.7mm | 76.2mm |
| 최소 라벨 길이(어플리케이터, 백피드 끔) | 6.4mm | 25.4mm |
| 리본 폭 | 25~107mm | 76~180mm |
| 깊이·무게 | 380mm, 15.4kg | 438mm, 17.3kg |
6인치 모델은 백피드를 켜면 라벨이 76.2mm 이상이어야 해서, 짧은 라벨을 붙이는 라인은 백피드를 끄거나 4인치 모델로 인쇄합니다. 리본은 두 모델 모두 최대 600m, 지관 25mm에 코팅면이 바깥으로 감긴 것만 겁니다.
어플리케이터 포트 전원 방식과 신호 모드
어플리케이터 인터페이스는 DB15F 커넥터이고, +5V 입출력 버전과 +24~28V 입출력 버전이 있습니다. 엔진 내부 전원을 사용하는 +5V 비절연 방식은 따로 설정할 것이 없습니다.
부착기에서 외부 전원을 받는 절연 방식(+5~28V)으로 운용하려면 인터페이스 보드의 점퍼를 서비스 기사가 바꿔야 합니다. 점퍼를 바꾸기 전에는 포트에 붙은 경고 라벨을 떼지 않고, 내부 전원 설정 그대로 외부 전원을 넣으면 엔진이 망가집니다.
인쇄 완료 신호(~END_PRINT)는 메뉴의 APPLICATOR PORT에서 MODE 1~4 중 부착기 제조사가 정한 방식으로 맞춥니다. MODE 3·4는 라벨 한 장을 마치고 정위치에 멈췄을 때 20ms 동안 신호를 내고, 연속 인쇄 모드에서는 신호를 내지 않습니다.
ZE511로 바꿀 때 달라지는 점
ZE511은 리본을 코팅면 안쪽·바깥쪽 감김 모두 걸고, 스트림 모드 최소 라벨 길이가 6.4mm로 ZE500-4(12.7mm)의 절반입니다. ZE500-4의 최고 속도는 305mm/s이고, ZE511은 203dpi 감열 인쇄에 고속 헤드 옵션을 달았을 때 457mm/s까지 올라갑니다.
