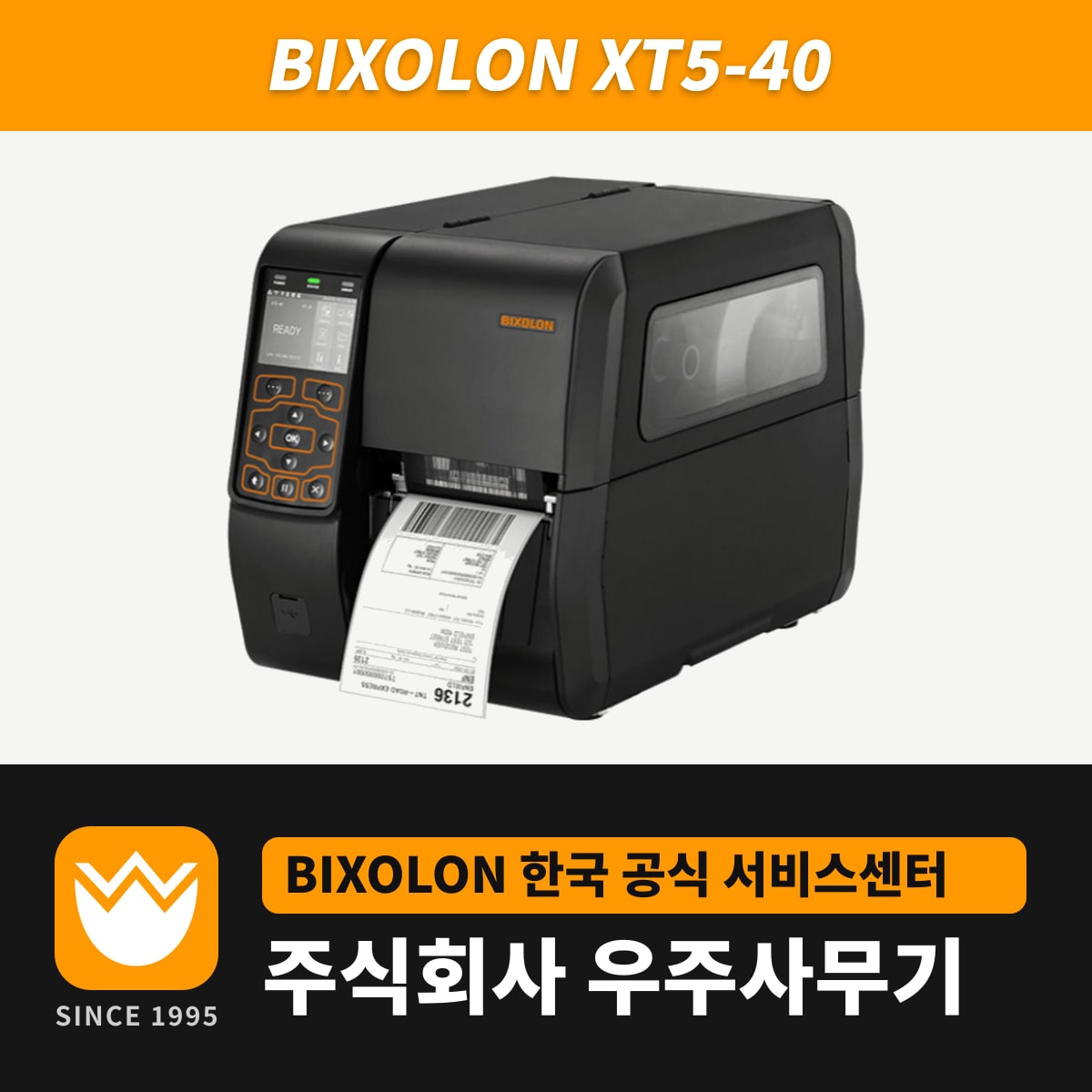

XT5-40은 빅솔론의 4인치 산업용 프린터로, 203dpi에서 초당 최대 356mm(14ips)로 찍으며 라벨 1장을 최대 4,000mm 길이까지 인쇄합니다. 무게는 13.98kg이고 전원 장치가 본체 안에 들어 있어 외장 어댑터가 없습니다.
라벨 롤은 외경 203mm까지, 지관은 1.5~3인치(38.1~76.2mm)를 걸고 1인치 지관은 별매 1인치 미디어 홀더로 바꿔 겁니다. 리본은 최대 450m이며 잉크가 바깥쪽인 리본과 안쪽인 리본을 모두 씁니다.
XT5-40·43·46 해상도별 한계
| 모델 | 해상도 | 최대 속도 | 인쇄 폭 | 최대 인쇄 길이 |
|---|---|---|---|---|
| XT5-40 | 203dpi | 356mm/초 (14ips) | 104mm | 4,000mm |
| XT5-43 | 300dpi | 254mm/초 (10ips) | 105.7mm | 2,500mm |
| XT5-46 | 600dpi | 127mm/초 (5ips) | 105.6mm | 1,000mm |
기본 포트는 USB, 시리얼, 10/100/1000Mbps 이더넷, USB 호스트 2개입니다. 옵션 구성에는 패러럴 또는 GPIO(DB15, 5/24V, 입력 4·출력 8), 무선랜, 블루투스가 들어갑니다.
화면은 3.5인치 컬러 TFT LCD와 키패드이고, XT5-40N은 4.3인치 터치 LCD입니다. 드라이버는 XT5-40 드라이버 다운로드에 있고, 해상도 고르는 기준은 203dpi와 300dpi 차이에 정리했습니다.
리본 폭에 맞추는 공급 스핀들
리본 폭은 사양표 기준 40~110mm(스펙시트는 50~110mm)이고, 출고 때 스핀들은 4인치 폭 리본에 맞춰져 있습니다. 좁은 리본으로 바꾸면 리본 공급 스핀들의 하중을 바꿉니다.
- 3인치나 4인치 리본은 스핀들에 새겨진 UP 방향으로 딸깍 소리가 날 때까지 당깁니다.
- 그보다 좁은 리본은 DOWN 방향으로 딸깍 소리가 날 때까지 밉니다.
- 프린터가 동작하는 동안에는 스핀들을 조정하지 않습니다.
헤드 하중과 리본 가이드
인쇄 헤드 위 좌·우 노브는 1~5 레벨이고 출고 때 3에 맞춰져 있습니다. 용지 폭과 두께에 맞춰 돌리며, 1(반시계 방향) 쪽은 헤드 하중과 인쇄 농도가 줄고 5(시계 방향) 쪽은 늘어납니다.
리본에 구김이 생기면 리본 가이드 A와 B를 손봅니다. 십자드라이버로 A의 스크류를 살짝 풀어 위아래로, B의 스크류를 풀어 앞뒤로 옮깁니다. 인쇄 중에는 가이드를 만지지 않습니다.
미디어 댐퍼(표준 모델)
라벨이 리본 가이드에 달라붙거나 라벨 끝이 접힌 채 나오면 미디어 댐퍼를 씁니다. 프린터 정면의 미디어 댐퍼 버튼을 아래로 누르면 댐퍼가 올라옵니다.
