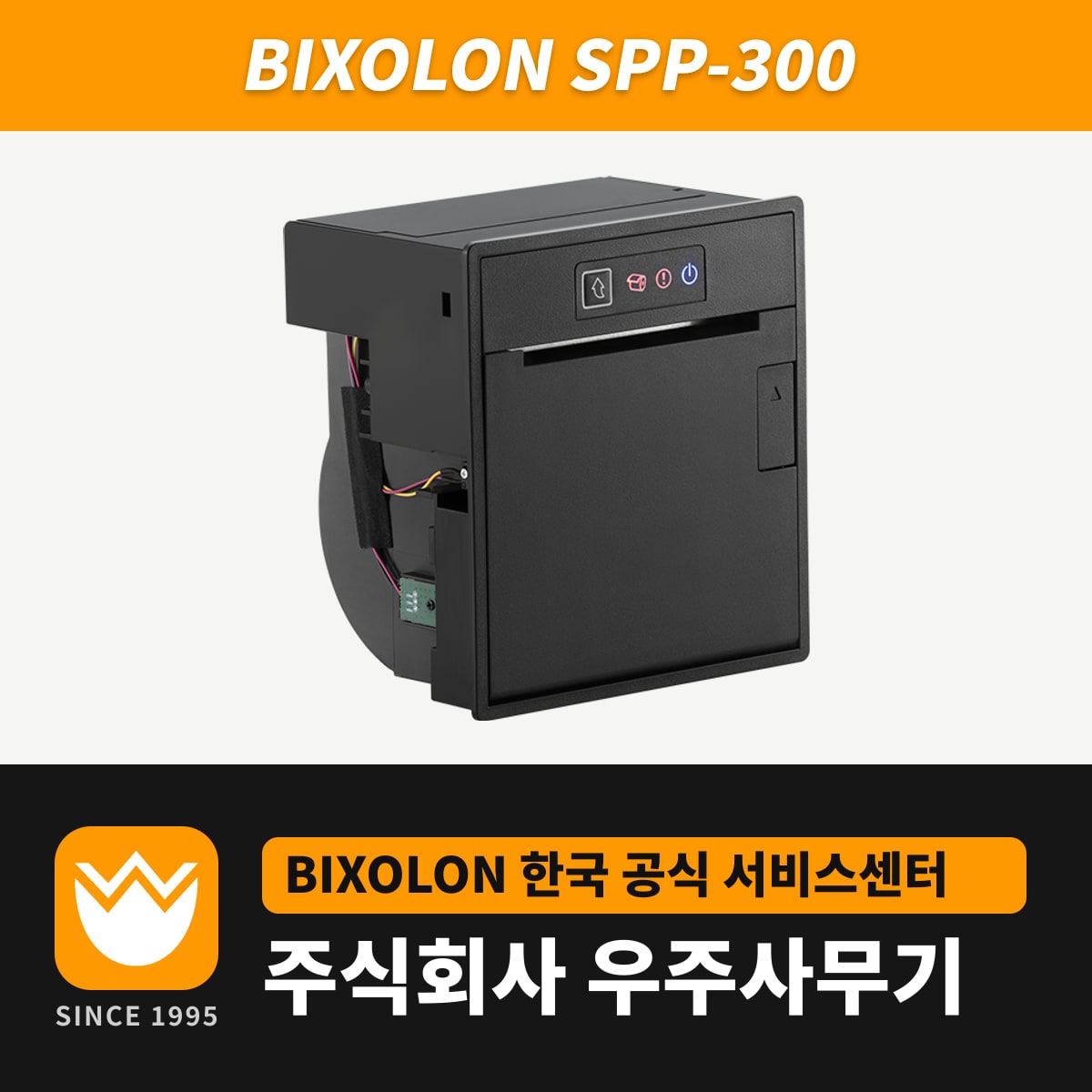

SPP-300은 키오스크 전면 패널에 끼워 영수증을 출력하는 빅솔론 3인치 감열 프린터입니다. 203dpi에 최대 250mm/초로 출력하고, 본체 크기는 118.7×87.5×132.5mm, 무게는 437g입니다.
앞쪽 커버를 아래로 열어 롤을 떨어뜨려 넣는 드롭인 방식이라 키오스크 앞에서 바로 용지를 교체합니다. 커버에는 댐퍼가 달려 있어 천천히 열립니다.
80mm·58mm 용지와 파티션
기본은 80mm 용지이고 인쇄 폭은 72mm입니다. 58mm 용지를 사용하려면 기본 구성품인 파티션을 용지함에 끼우고 메모리 스위치에서 인쇄 폭을 2인치로 바꿉니다. 이때 인쇄 폭은 48mm입니다.
롤 외경은 최대 80mm, 용지 두께는 0.05~0.08mm입니다. 더 큰 롤로 교체 횟수를 줄여야 하는 현장이라면 롤 외경 150mm까지 지원하는 BK3-31을 함께 비교합니다.
권장 용지는 Nippon Paper TF50KS-E(65㎛), Mitsubishi P220AG(65㎛) 같은 감열지이고, 다른 용지도 이와 같은 수준을 사용합니다. 용지가 헤드에 달라붙어 이송되지 않으면 인쇄 농도(90~110%)와 속도(100~250mm/초)를 한 단계씩 낮춥니다.
전원·USB 커넥터별 a·b·c·d 모델
SPP-300은 전원과 USB 커넥터 조합에 따라 네 가지 모델이 있습니다. 키오스크 내부 배선에 맞는 조합을 주문 전에 확인합니다.
- SPP-300a는 DC 잭 전원과 USB B 포트 구성입니다.
- SPP-300b는 2P 전원 커넥터에 USB B 포트를 사용합니다.
- SPP-300c는 DC 잭 전원에 4P USB 커넥터를 단 모델입니다.
- SPP-300d는 전원과 USB를 모두 2P·4P 커넥터로 연결합니다.
네 모델 모두 ATX 2P 전원 포트와 시리얼 ATX 4P·5P 포트를 함께 갖췄습니다. 전원은 24V이고, 케이블은 반드시 어댑터 전원을 끈 상태에서 연결하거나 분리합니다. 색상은 블랙과 화이트 중 키오스크 외관에 맞춰 선택합니다.
패널 장착과 니어엔드 센서 설정
키오스크 패널에는 113.8×127.6mm 사각 홈을 냅니다. 패널 두께는 2.0mm(또는 1.6mm)입니다. 프린터를 홈에 넣은 뒤 양옆에 고정 브라켓을 달거나, 커버를 열고 안쪽 M3 스크류 3개로 고정합니다. 스크류를 과하게 조이면 본체가 변형되니 토크를 맞춥니다.
니어엔드 센서는 키오스크 전면이 90도 수직이어야 롤 잔량을 제대로 감지합니다. 전면이 기울어진 키오스크라면 메모리 스위치 5-8을 ON으로 바꿔 니어엔드 센서를 해제합니다.
헤드 청소는 용지를 교체할 때마다 하는 것이 좋습니다. 전원을 끄고 헤드가 식으면 의료용 알코올을 적신 면봉으로 헤드의 이물을 닦아 냅니다. 오토커터 오류로 PAPER·ERROR 표시등이 깜박이면 전원을 껐다 켜서 복구합니다. 드라이버와 매뉴얼은 SPP-300 자료 다운로드에 있습니다.
