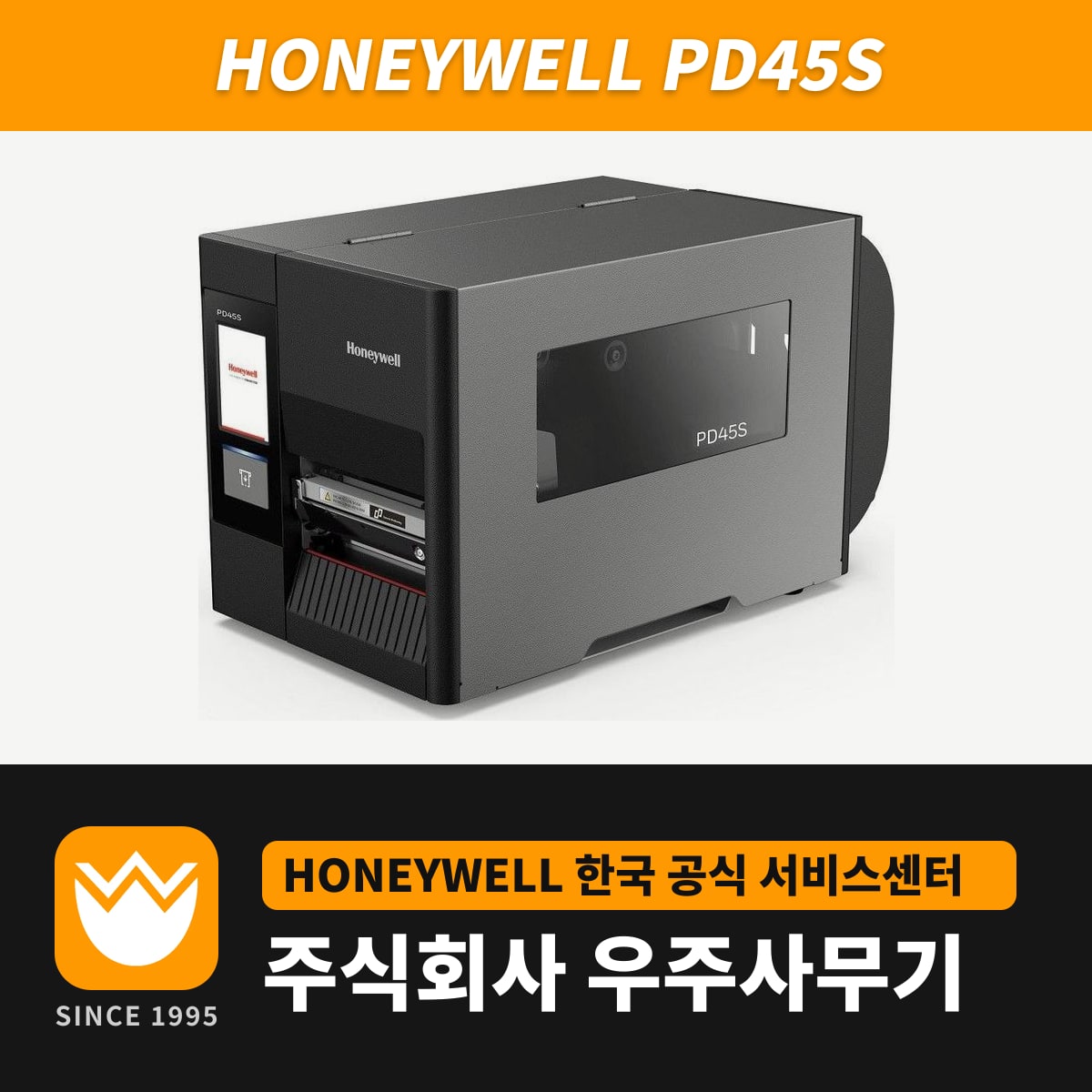

PD45S는 금속 프레임과 옆문 구조를 갖춘 4인치 산업용 라벨 프린터입니다. 감열과 열전사를 모두 지원하고, 큰 유리창으로 남은 롤과 리본을 덮개를 열지 않고 확인합니다. 박리하고 남은 라이너도 옆문으로 꺼냅니다.
PD45와 PD45S 사양 차이
본체 크기, 롤 바깥지름 203.2mm, 리본 450m 규격은 PD45와 같습니다. 차이는 속도와 기본 포트입니다.
| 항목 | PD45S | PD45 |
|---|---|---|
| 203dpi 속도 | 2~10ips | 2~8ips |
| 300dpi 속도 | 2~8ips | 2~4ips |
| 이더넷·RS-232 | 모든 모델 기본 | PD4500C만 기본 |
작은 글씨나 작은 2차원 코드를 300dpi로 인쇄하면서 속도도 필요한 라인은 PD45S가 맞습니다. 300dpi에서 PD45의 두 배인 8ips로 출력합니다.
PD45S0F와 PD45S0C 화면 구성
PD45S0F는 3.5인치 컬러 LCD, PD45S0C는 2.36인치 LCD와 방향 키를 갖췄습니다. 연결 포트와 인쇄 사양은 같고, 무게만 9.34kg과 9.25kg으로 조금 다릅니다. 메뉴와 웹 설정 페이지는 한국어로 표시합니다.
와이파이 모듈은 사용자가 직접 장착합니다. 커터, 박리·되감기 모듈, 병렬·어플리케이터·산업용 인터페이스 보드는 서비스 기사가 장착하는 옵션입니다. 라인 설비와 연동하거나 라벨을 떼어 붙이는 공정이면 주문 때 옵션을 함께 정합니다.
되감기 모드와 커터 사용 시 주의점
되감기 모드는 메인 메뉴의 Setting > Printing > Media > Printing Mode에서 Rewind를 선택합니다. 이 모드에는 절취선(타공)이 없는 라벨을 사용합니다. 커터로 자르는 라벨은 길이가 38.0mm 이상이어야 하고, 용지를 커터 판 사이로 통과시킨 뒤 용지 가이드와 댄서 가이드를 폭에 맞춥니다.
리본은 폭 51~110mm, 지관 1인치를 사용합니다. 리본이 프린트헤드보다 좁으면 용지 롤을 바꿀 때마다 감긴 리본을 빼야 합니다. 감개 앞에서 리본을 끊어 빼고, 감개 위에서 칼로 자르지 않습니다.
압력은 휠을 시계 방향으로 돌리면 진해지고, 반시계 방향으로 돌리면 연해집니다. 압력을 필요 이상 높이면 프린트헤드 수명이 줄어듭니다. 2인치보다 좁은 용지는 왼쪽 토글을 용지 가운데로 옮기고 오른쪽 토글 압력을 낮춥니다.
ZPL 양식 전환과 드라이버
제브라 ZPL-II 양식은 ZSim, 데이타맥스 양식은 DPL로 명령어 언어를 바꾸면 그대로 출력합니다. 기본 설정인 Autosense는 IPL 데이터를 인식하지 않으므로 IPL 양식은 언어를 IPL로 직접 지정합니다. 드라이버와 매뉴얼은 PD45S 드라이버·자료 다운로드에 있습니다.
