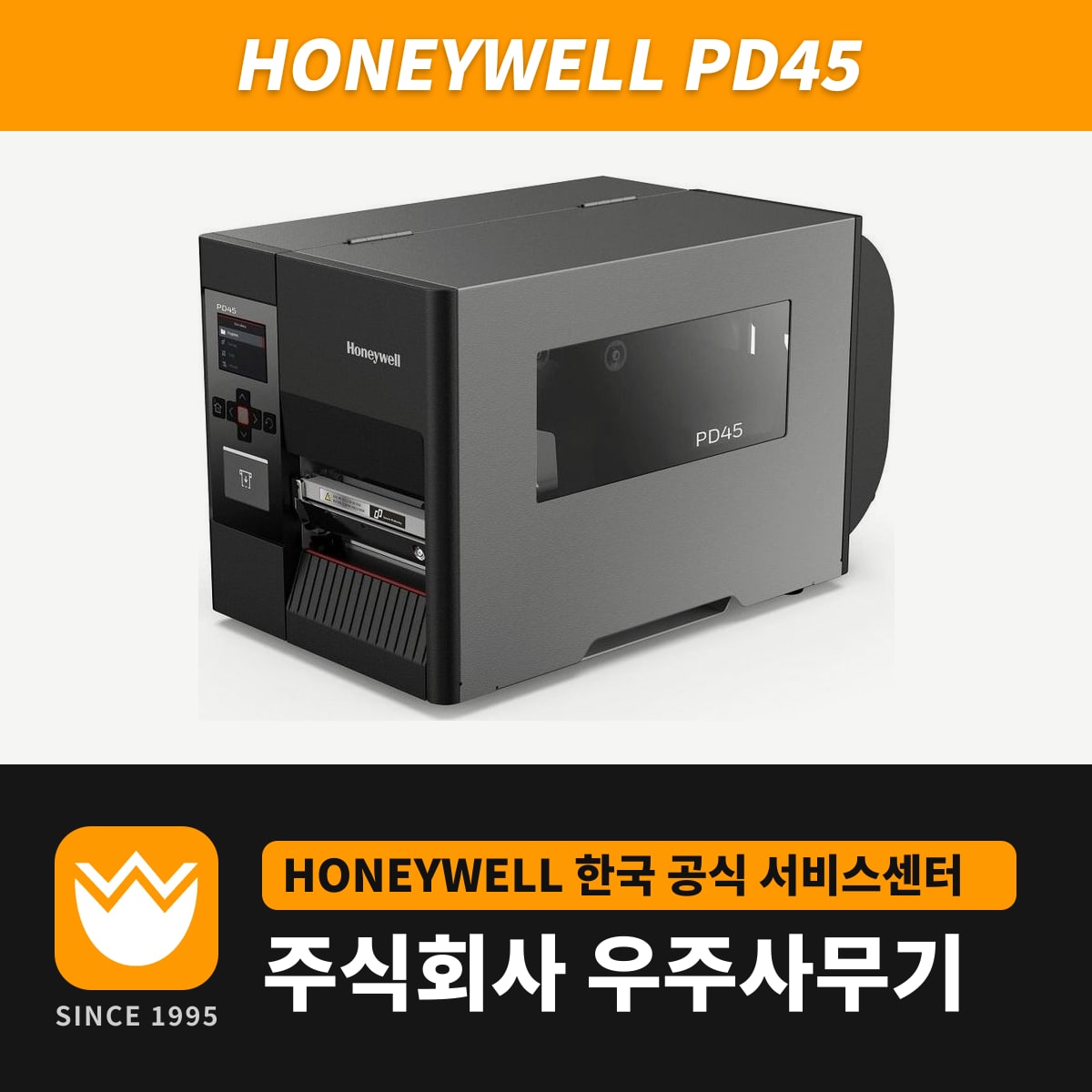

PD45는 금속 프레임에 옆문으로 롤과 리본을 넣는 4인치 산업용 라벨 프린터입니다. 감열과 열전사를 모두 지원하고, 큰 유리창으로 남은 롤과 리본을 덮개를 열지 않고 확인합니다. 롤은 바깥지름 203.2mm, 리본은 약 450m까지 장착합니다.
PD4500C와 PD4500B 구성 차이
PD4500C는 2.36인치 LCD와 방향 키가 있고, PD4500B는 LED 하나와 Feed 버튼만 있습니다. 두 구성의 크기와 무게는 438 x 270 x 249mm, 9.25kg으로 같습니다.
차이는 연결과 옵션입니다. 이더넷과 RS-232는 PD4500C에만 기본으로 있고, 와이파이·듀얼 시리얼·커터도 PD4500C에만 장착합니다. 네트워크로 여러 PC가 출력하거나 라벨을 잘라야 하는 라인은 PD4500C를 선택합니다. PC 한 대에 USB로 연결해 출력만 하는 곳은 PD4500B로 충분합니다.
해상도별 인쇄 속도와 인쇄 폭
| 해상도 | 인쇄 속도 | 최대 인쇄 폭 | 최대 연속 길이 |
|---|---|---|---|
| 203dpi | 2~8ips | 108mm | 4.8m |
| 300dpi | 2~4ips | 105.7mm | 2.2m |
물류 박스 라벨처럼 큰 글자와 1차원 바코드 위주라면 203dpi가 두 배 빠릅니다. 작은 글씨나 작은 2차원 코드를 인쇄하는 부품 라벨은 300dpi를 선택합니다. 같은 하니웰 4인치 모델 중 책상 위에 두는 PC45t는 300dpi에서도 6ips이지만 롤은 본체 안 바깥지름 127mm까지입니다.
리본 장착과 헤드 압력 조정
리본은 지관 1인치, 폭 51~110mm이고 잉크면이 안쪽인 리본과 바깥쪽인 리본을 모두 겁니다. 리본을 종이에 대고 펜으로 긁어 자국이 남으면 잉크면이 바깥쪽인 리본입니다. 바깥쪽 리본은 시계 방향, 안쪽 리본은 반시계 방향으로 감기게 겁니다.
헤드 압력은 출고 때 4인치(102mm) 전폭 용지에 맞춰져 있습니다. 좁은 용지를 사용하거나 리본이 주름지면 토글 위치와 압력을 다시 맞춥니다. 2인치보다 좁은 용지는 왼쪽 토글을 용지 가운데로 옮기고 오른쪽 토글 압력을 낮춥니다. 한쪽이 흐리게 인쇄되면 그쪽 토글 압력을 높입니다. 압력을 필요 이상 높이면 프린트헤드 수명이 줄어듭니다.
프린트헤드 청소와 관리
프린트헤드는 용지를 바꿀 때마다 청소합니다.
- 전원을 끄고 코드를 분리한 뒤 덮개를 열어 용지와 리본을 꺼냅니다.
- 청소 카드를 헤드 아래에 대부분 밀어 넣고 헤드를 내렸다가, 카드를 빼고 헤드를 올립니다.
- 세척액이 찌꺼기를 녹이도록 약 30초 기다리고, 덜 닦였으면 같은 순서를 반복합니다.
- 플래튼 롤러나 절취 바의 찌꺼기는 이소프로필 알코올을 적신 면봉으로 닦고, 마른 뒤 용지와 리본을 다시 겁니다.
공장 바닥을 물로 청소하는 현장은 프린터를 옮기거나 덮어 물이 닿지 않게 합니다. 드라이버와 매뉴얼은 PD45 드라이버·자료 다운로드에 있습니다.
